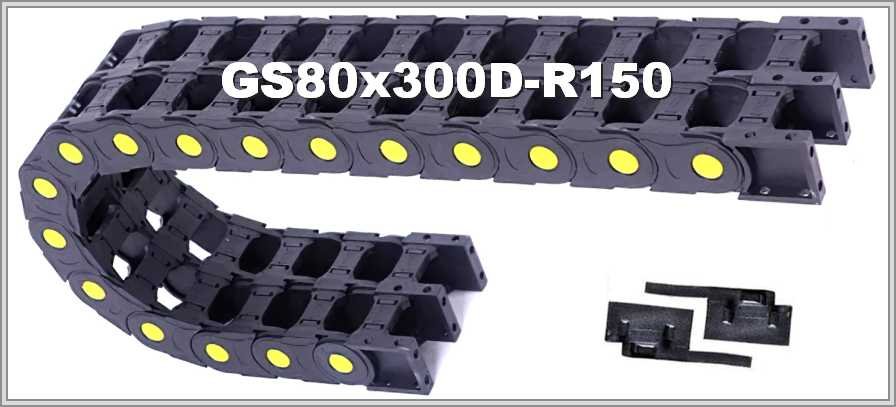

Кабелеукладчик GS80-2x300D-R150

Размеры GS80-2x300D-R150

GS80-2x300D-R150: при R 150 мм внутренняя высота равна 80 мм, внутренняя ширина одного модуля — 300 мм, внешняя высота — 118 мм, внешняя ширина сдвоенного модуля — 2А+77 (А — внутренняя ширина одного модуля).

Длина цепи в изгибе и рабочая площадь

По формуле πR длина цепи в изгибе ≈ 471,2 мм при радиусе 150 мм. Рабочая площадь одного модуля при заполнении 80 % — 19200 мм².

Из описания и правила подбора GS80-2x300D-R150

Кабельные каналы двойные, открытого типа, из полиамида (нейлона); усиление вставками возможно. Секции разделены перегородкой; в каждой из двух цепей можно расположить отдельные группы кабелей управления, питания или пневматические, гидравлические шланги. Верхние и нижние крышки легко отщёлкиваются для полного доступа к уложенным коммуникациям. В описании сказано, что цепи двигаются плавно, имеют гибкую трансмиссию, надёжны и безопасны. Радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля; у GS80-2x300D-R150 минимальный радиус изгиба 150 мм. Открытое исполнение удобно для осмотра и замены линий.

К заявке на GS80-2x300D-R150 относятся: длина перемещения, положение монтажа, условия работы, состав и масса заполнения, минимальный радиус самого жёсткого кабеля. Чертёж или фото старой цепи — по желанию.
