Кабелеукладчик GS80-2x300D-R250
Артикул: WB-003320
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003320 |
| Производитель: | WorldBelt |
| Серия: | GS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 80 |
| Внутренняя ширина, мм: | 300 |
| Радиус изгиба, мм: | 250 |
| Внешняя высота, мм: | 118 |
| Число секций: | 2 |
| Раздел: | Открытые |

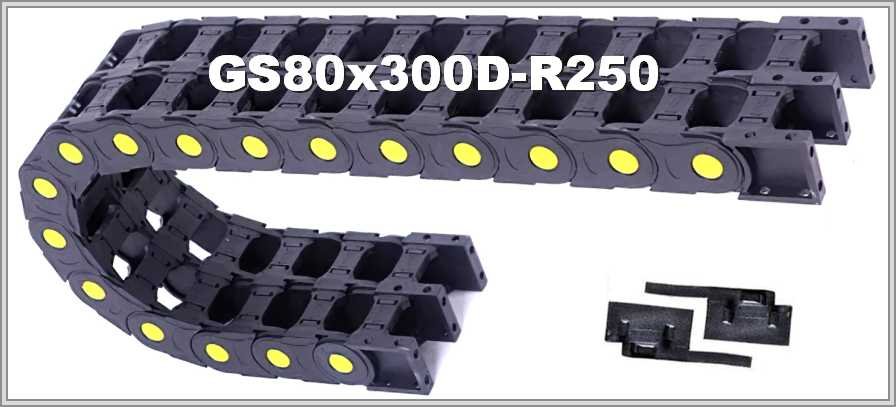

Двойная открытая цепь GS80-2x300D-R250 из полиамида: внутри 80х300 мм
Внутренние и внешние размеры
GS80-2x300D-R250 — двухсекционная цепь: внутренняя высота 80 мм и внутренняя ширина одного модуля 300 мм. Снаружи сдвоенный модуль имеет высоту 118 мм и ширину 2А+77 мм (А — внутренняя ширина одного модуля). Радиус изгиба — 250 мм.
| Тип | Внутренний размер одного модуля, ВхШ(А) | Внешний размер сдвоенного модуля, ВхН | Радиус изгиба |
| GS80-2D | 80х300мм | 118х2А+77мм | 250мм |
Высота петли и площадь сечения
Высота петли ≈ 2R + внешняя высота. Здесь R — 250 мм, внешняя высота — 118 мм; расчёт даёт около 618 мм. Площадь сечения одного модуля = высота × ширина: 80 × 300 = 24000 мм². Сечение цепи подбирают под жгут с запасом и разделителями.
Что сказано в описании
Описание называет GS80-2x300D-R250 двойным открытым гибким кабельным каналом из полиамида с опцией усиления вставками. Две цепи разделены перегородкой; в каждой можно расположить отдельные группы кабелей управления, питания или пневматические, гидравлические шланги. В описании сказано, что электрический кабель и пневмогидравлические шланги защищены цепью от механических повреждений.
Заявка на GS80-2x300D-R250: длина перемещения; состав и масса заполнения; минимальный радиус самого жёсткого кабеля; положение монтажа; условия работы. Радиус цепи 250 мм не должен быть меньше допустимого радиуса самого жёсткого кабеля. Фото старой цепи и чертёж можно приложить при желании.
