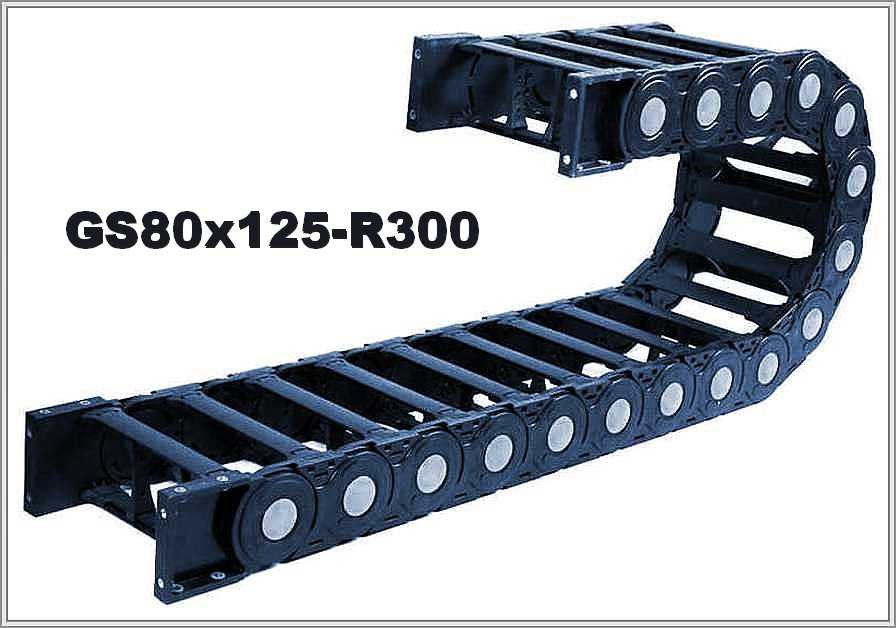

Кабелеукладчик GS80x125-R300
Артикул: WB-003050
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003050 |
| Производитель: | WorldBelt |
| Серия: | GS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 80 |
| Внутренняя ширина, мм: | 125 |
| Радиус изгиба, мм: | 300 |
| Внешняя высота, мм: | 118 |
| Внешняя ширина, мм: | 171 |
| Число секций: | 1 |
| Раздел: | Открытые |
Кабелеукладчик GS80x125-R300: открытая цепь, радиус изгиба 300 мм
Размеры и радиус изгиба
Размеры GS80x125-R300 по таблице: внутренняя высота 80 мм, внутренняя ширина 125 мм, внешняя высота 118 мм, внешняя ширина 171 мм. Минимальный радиус изгиба 300 мм.
| Тип | Внутренние размеры, ВхШ (А) | Внешние размеры, ВхН | Радиус изгиба |
| GS80 | 80х125мм | 118х171мм | 300мм |
Расчёты по изгибу
При радиусе 300 мм и внешней высоте 118 мм высота петли ≈ 2R + внешняя высота = 718 мм. Длина цепи в изгибе ≈ πR: π × 300 ≈ 942,5 мм.
Конструкция и подбор цепи
Верхние и нижние защёлкивающиеся мостики легко снимаются, после чего в цепь можно уложить кабели управления и питания. Описание отмечает лёгкое обслуживание и очистку модулей. Описание называет конструкцию модулей лёгкой и говорит, что энергоцепь предусмотрена для активно эксплуатируемого оборудования. Внутреннее сечение подбирают под жгут с запасом и разделителями, а радиус цепи — не меньше допустимого радиуса самого жёсткого кабеля. Для большой длины хода нужен учёт свободнонесущей длины и опор.
Для заявки на GS80x125-R300 укажите длину перемещения, состав и массу заполнения, минимальный радиус самого жёсткого кабеля, положение монтажа и условия работы. Чертёж или фото старой цепи можно приложить при желании.
