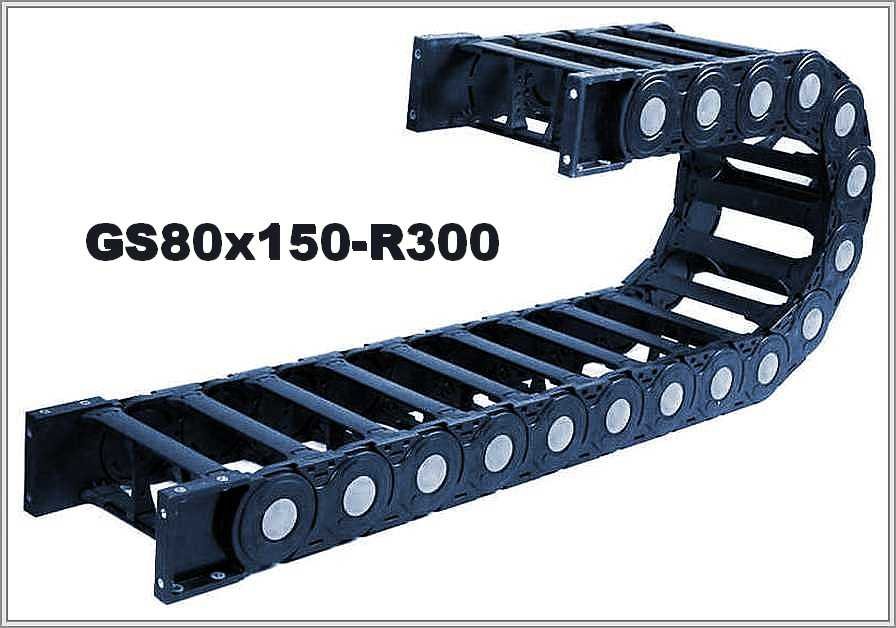

Кабелеукладчик GS80x150-R300
Артикул: WB-003051
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003051 |
| Производитель: | WorldBelt |
| Серия: | GS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 80 |
| Внутренняя ширина, мм: | 150 |
| Радиус изгиба, мм: | 300 |
| Внешняя высота, мм: | 118 |
| Внешняя ширина, мм: | 196 |
| Число секций: | 1 |
| Раздел: | Открытые |
Кабелеукладчик GS80x150-R300: внутри 80 × 150 мм, радиус 300 мм
Внутренние и внешние размеры
Минимальный радиус изгиба — 300 мм. Внутри GS80x150-R300 — 80 мм по высоте и 150 мм по ширине (внутренние высота и ширина), снаружи — 118 мм по высоте и 196 мм по ширине (внешние высота и ширина). Радиус цепи (300 мм) выбирают не меньше допустимого радиуса самого жёсткого кабеля.
| Тип | Внутренние размеры, ВхШ (А) | Внешние размеры, ВхН | Радиус изгиба |
| GS80 | 80х150мм | 118х196мм | 300мм |
Длина в изгибе и площадь сечения
Расчёт длины цепи в изгибе (≈ πR) при R 300 мм даёт 942,5 мм. Внутреннее сечение 80 на 150 мм по площади равно 12000 мм² (внутренняя высота, умноженная на внутреннюю ширину). Жгут должен войти в сечение 80 × 150 мм с запасом и разделителями.
Конструкция и доступ к кабелям
Кабели управления и питания укладывают в GS80x150-R300, сняв верхние и нижние защёлкивающиеся мостики; обслуживать модули и производить очистку, по описанию, очень просто и удобно. В описании GS80x150-R300 сказано, что вес вложенных кабелей может быть весьма значительным и что цепь рассчитана на большие нагрузки.
Пришлите для GS80x150-R300 длину перемещения, состав и массу заполнения, положение монтажа, условия работы и минимальный радиус самого жёсткого кабеля; фото старой цепи приложите при желании.
