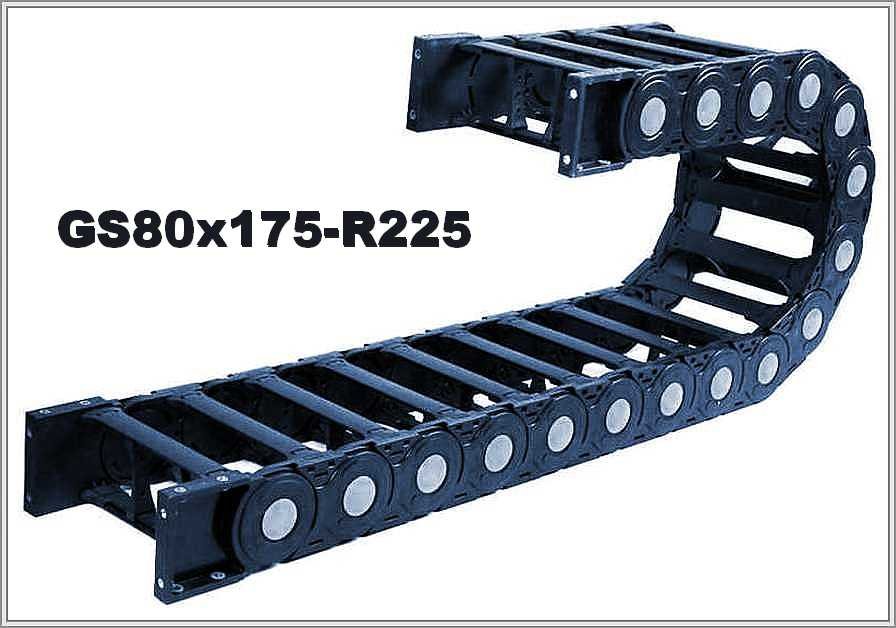

Кабелеукладчик GS80x175-R225
Артикул: WB-003036
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003036 |
| Производитель: | WorldBelt |
| Серия: | GS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 80 |
| Внутренняя ширина, мм: | 175 |
| Радиус изгиба, мм: | 225 |
| Внешняя высота, мм: | 118 |
| Внешняя ширина, мм: | 221 |
| Число секций: | 1 |
| Раздел: | Открытые |
GS80x175-R225 — кабелеукладчик: внутри 80 × 175 мм, радиус 225 мм
Размеры и радиус изгиба
У GS80x175-R225 внутренние размеры 80 × 175 мм (высота и ширина); внешняя высота 118 мм, внешняя ширина 221 мм. Радиус изгиба — не менее 225 мм.
| Тип | Внутренние размеры, ВхШ (А) | Внешние размеры, ВхН | Радиус изгиба |
| GS80 | 80х175мм | 118х221мм | 225мм |
Изгиб, сечение и правило подбора
По формуле πR длина цепи в изгибе при R 225 мм составляет ≈ 706,9 мм. Внутреннее сечение 80 × 175 мм даёт площадь 14000 мм² (высота, умноженная на ширину). Радиус цепи выбирают не меньше допустимого радиуса самого жёсткого кабеля.
Конструкция и внутреннее сечение
В описании сказано: верхние и нижние защёлкивающиеся мостики легко снять, и внутрь цепи можно уложить кабели управления и питания; модули легко обслуживать и очищать. По описанию, модули цепи разделяются на отдельные, из них собирают нужную длину цепи. Сечение подбирают под жгут кабелей с запасом, разделители тоже учитывают.
В заявке на GS80x175-R225: длина перемещения; состав и масса заполнения; минимальный радиус самого жёсткого кабеля; положение монтажа; условия работы. При желании приложите фото старой цепи либо чертёж.
