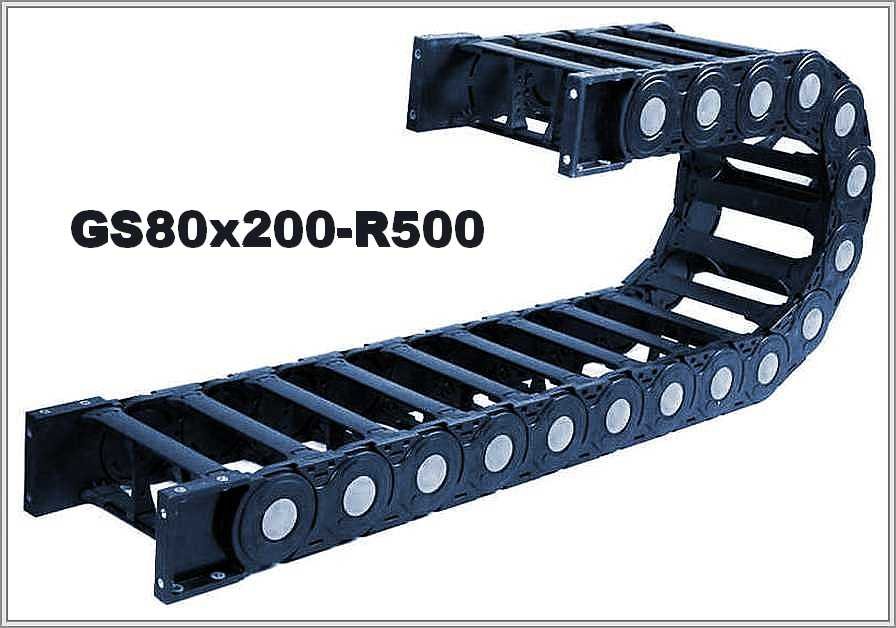

Кабелеукладчик GS80x200-R500
Артикул: WB-003077
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003077 |
| Производитель: | WorldBelt |
| Серия: | GS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 80 |
| Внутренняя ширина, мм: | 200 |
| Радиус изгиба, мм: | 500 |
| Внешняя высота, мм: | 118 |
| Внешняя ширина, мм: | 246 |
| Число секций: | 1 |
| Раздел: | Открытые |
Кабелеукладчик GS80x200-R500: внешняя высота 118 мм, изгиб на R 500 мм
Размеры по таблице и подбор радиуса
Модуль GS80x200-R500: внутренняя высота 80 мм и внутренняя ширина 200 мм, внешняя высота 118 мм и внешняя ширина 246 мм. Радиус изгиба — 500 мм. Размер внутри подбирают под жгут, оставляя запас и место для разделителей. Условие подбора: радиус цепи не меньше допустимого радиуса самого жёсткого кабеля жгута.
| Тип | Внутренние размеры, ВхШ (А) | Внешние размеры, ВхН | Радиус изгиба |
| GS80 | 80х200мм | 118х246мм | 500мм |
Высота петли и площадь сечения
Для высоты петли считают 2R + внешняя высота: 2 × 500 + 118, то есть 1118 мм. Площадь сечения = 80 × 200, то есть 16000 мм² (высота × ширина).
Конструкция цепи по описанию
Тип GS80 — открытая цепь из полиамида (нейлона), в описании названная особо мощной. После снятия защёлкивающихся верхних и нижних мостиков внутрь цепи можно уложить кабели управления и питания. Для очистки предусмотрено открытие с обеих сторон, загрязнения очищаются очень легко.
Пришлите данные для GS80x200-R500: длина перемещения, состав и масса заполнения, положение монтажа, условия работы, минимальный радиус самого жёсткого кабеля. Фото старой цепи или чертёж можно приложить при желании.
