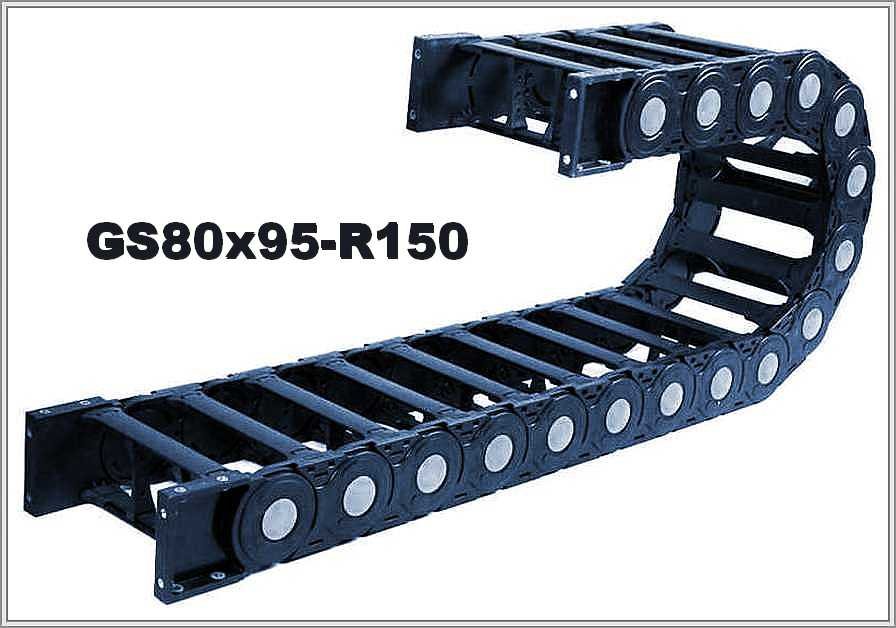

Кабелеукладчик GS80x95-R150

Name: GS80x95-R150
Brand: WorldBelt
SKU: WB-003017

Артикул: WB-003017

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

Серия GS, полиамид: GS80x95-R150 — открытая цепь, внутри 80 × 95 мм, внешняя высота 118 мм, внешняя ширина 141 мм, радиус изгиба 150 мм.

Характеристики

Артикул:	WB-003017
Производитель:	WorldBelt
Серия:	GS
Исполнение цепи:	Открытая
Материал цепи:	Полиамид
Внутренняя высота, мм:	80
Внутренняя ширина, мм:	95
Радиус изгиба, мм:	150
Внешняя высота, мм:	118
Внешняя ширина, мм:	141
Число секций:	1
Раздел:	Открытые

Кабелеукладчик GS80x95-R150 из полиамида: внутри 80х95 мм, радиус 150 мм

Материал и размеры GS80x95-R150

GS80x95-R150: полиамид, цепь открытая; внутренняя высота 80 мм, внутренняя ширина 95 мм, внешняя высота 118 мм, внешняя ширина 141 мм. Минимальный радиус изгиба — 150 мм.

Тип	Внутренние размеры, ВхШ (А)	Внешние размеры, ВхН	Радиус изгиба
GS80	80х95мм	118х141мм	150мм

Расчёт петли и длины в изгибе

Если считать высоту петли как 2R плюс внешняя высота, то при радиусе 150 мм и внешней высоте 118 мм это около 418 мм. Длина цепи в изгибе — πR; для радиуса 150 мм около 471,2 мм.

GS80x95-R150 — схема конструкции

GS80x95-R150 — виды концевого крепления

Описание GS80x95-R150 и подбор

По описанию GS80x95-R150, это особо мощные гибкие открытые кабель-каналы из полиамида (нейлон) типа GS80. Чтобы уложить кабели управления и питания, верхние и нижние мостики-защёлки снимают. В описании отмечено, что загрязнения очищаются очень легко, ведь конструкторы предусмотрели открытие мостиков с обеих сторон. Допустимый радиус самого жёсткого кабеля сравнивают с радиусом изгиба 150 мм; цепь берут с радиусом не меньше него. Внутреннее сечение подбирают под жгут с запасом, с учётом разделителей.

Заявка на GS80x95-R150: рабочие условия; ход цепи; масса и состав того, что уложено; минимально допустимый радиус самого жёсткого кабеля; положение, в котором цепь смонтирована. Фото прежней цепи и чертёж — по желанию.
