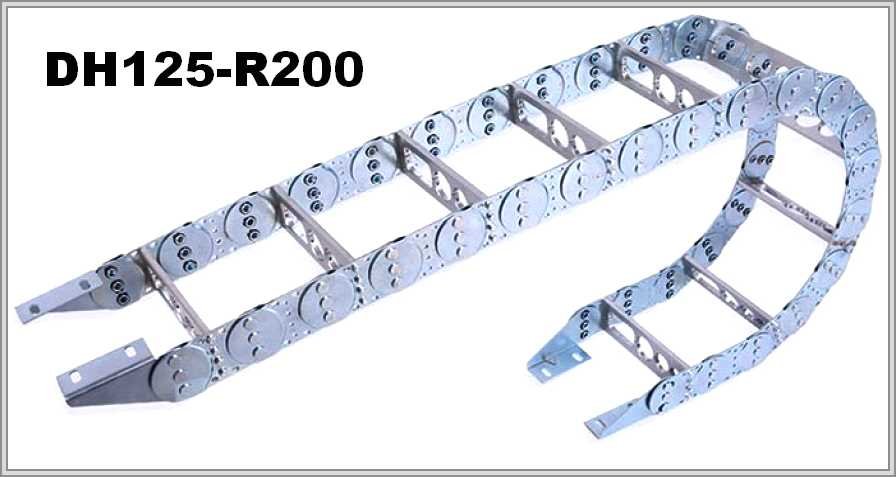

Кабелеукладчик DH125-R200
Артикул: WB-003444
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003444 |
| Производитель: | WorldBelt |
| Шаг, мм: | 125 |
| Серия: | DH |
| Исполнение цепи: | Открытая |
| Материал цепи: | Сталь |
| Внутренняя высота, мм: | 96 |
| Макс. внутренняя ширина, мм: | 550 |
| Радиус изгиба, мм: | 200 |
| Число секций: | 1 |
| Раздел: | Открытые |
DH125-R200: открытый мостовой кабелеукладчик, радиус изгиба 200 мм
Дуга изгиба
Радиус изгиба цепи равен 200 мм, как и следует из буквы R в обозначении. Для радиуса 200 мм величина πR — длина цепи в изгибе — составляет 628,3 мм. Радиус цепи сверяют с минимально допустимым радиусом самого жёсткого кабеля и принимают не меньше него.
| Тип | Внутренняя высота | Мин/Макс ширина | Радиус изгиба | Шаг цепи |
| DH125 | 96мм | 120-550мм | 200мм | 125мм |
Сечение под жгут
При внутренней высоте 96 мм сечение равно 96 × 120 = 11520 мм² на наименьшей ширине и 96 × 550 = 52800 мм² на наибольшей. Ширина внутри задаётся от 120 до 550 мм при высоте 96 мм и шаге 125 мм.
Описание конструкции
Описание говорит о 3 типах перегородок. Обслуживание и очистка стальной несущей цепи этой модели — удобны, как сказано в описании.
Чтобы подобрать цепь DH125-R200, напишите монтажное положение, заполнение цепи: состав и вес, минимум радиуса изгиба для самого жёсткого кабеля, условия эксплуатации, длину перемещения. Чертёж и снимок старой цепи в заявку вкладывают по желанию.
