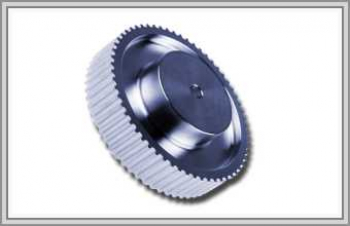

Шкив зубчатый 5M

Криволинейный зуб шага 5 мм очень распространён в средних приводах: подачи и порталы станков с ЧПУ, упаковочное и полиграфическое оборудование, конвейеры лёгкой и средней нагрузки, робототехника. Шкив 5M рассчитан на зуб в форме полной дуги; у ремня HTD 5M высота зуба 2,06–2,10 мм, толщина около 3,6 мм.

Тот же шаг имеют S5M, RPP5 и MGT5, но вершина зуба у них другая, и шкивы под них отдельные. Ремни группы — ремни шага 5M, остальные шкивы — в подразделе.

5M, S5M или RPP5: чей шкив нужен

Шесть зубьев в зацеплении

Малый шкив 5M должен одновременно держать в работе минимум шесть зубьев. Если их меньше, передаваемая мощность снижается — расчёт корректируют коэффициентом 0,8–0,6. Особенно это касается коротких межосевых и больших передаточных отношений, где охват малого шкива невелик.

Когда шага 5 мм мало

Ориентир для 5M — порядка 8–10 кВт при ширине 25 мм и умеренной частоте вращения. Больше — ремень расширяют или переходят на 8M, и тогда меняются оба шкива. Стандартные ширины ремня 5M — 9, 15 и 25 мм, под них и делается зубчатый венец.

Уточнить до изготовления

Надпись на спинке прежнего ремня, форму вершины зуба, число зубьев, ширину, вал и посадку, а ещё рабочую температуру, контакт с маслом, мойку. В прайсах встречается путаница: у части поставщиков «5M» фактически означает RPP5.
