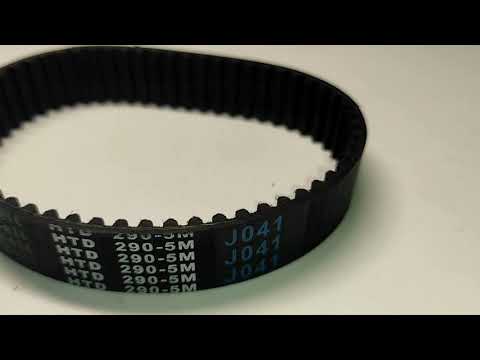

Зубчатый ремень HTD 290-5M
Артикул: WB-003701
Дополнительное сервисное обслуживание
- Приклеивание и приваривание покрытий
- Шлифовка
- Фрезеровка
- Установка толкателей
- Перфорация
Характеристики
| Артикул: | WB-003701 |
| Производитель: | WorldBelt |
| Профиль: | 5M |
| Шаг, мм: | 5 |
| Длина, мм: | 290 |
| Число зубьев: | 58 |
| Исполнение: | бесконечный |
| Раздел: | Зубчатые ремни S5M, RPP5, MGT5, HTD 5M, MTD5 |
Зубчатый ремень HTD 290-5M: размеры, шаг и применение
Зубчатый ремень 5M длиной 290 мм, шаг 5 мм. Аналоги по маркировке: 290-HTD, MGT, RPP, STS, 5M. Шаг один (5 мм), при замене сверьте профиль шкива. Необходим для станков, механизмов, оборудования и шкивных узлов. Сочетает в себе плюсы ременных и цепных передач, передавая мощность через зацепление и трение. Отлично подходит для высокомощных приводов, не требует смазки.
Нашёл применение в промышленных приводах, станках, автоматических линиях и узлах, где требуется точная и надёжная синхронная передача.
Преимущества (по сравнению с цепями):
- высокий КПД — до 99 %;
- работоспособность на высоких скоростях;
- низкий уровень шума;
- меньшие масса и габариты;
- повышенная надёжность по сравнению с цепями.
Гарантия определяется техническими условиями и режимом работы.
Параметры ремня
| Обозначение | HTD 290-5M |
| Длина, мм | 290 |
| Шаг зубьев | 5 мм |
| Число зубьев | 58 |
| Ширина | по заявке (указывается при заказе) |
Проверка размера: 58 зубьев × 5 мм = 290 мм.
Расчёт под ваш привод
| Зубьев шкива | Делительный Ø, мм | Межосевое для двух одинаковых шкивов, мм |
|---|---|---|
| 12 | 19,1 | 115 |
| 20 | 31,83 | 95 |
| 32 | 50,93 | 65 |
Число зубьев шкивов взято для примера расчёта; для вашей передачи пришлите диаметры шкивов и межосевое расстояние. Минимальный шкив для HTD 5M — 12 зубьев (Ø19,1 мм). Стандартные ширины по базе знаний: 9, 15, 25 мм; другие — по заявке.
Соседние размеры
- Зубчатый ремень HTD 285-5M: 57 зубьев, 285 мм (короче на 1 зуб.)
- Зубчатый ремень HTD 295-5M: 59 зубьев, 295 мм (длиннее на 1 зуб.)
