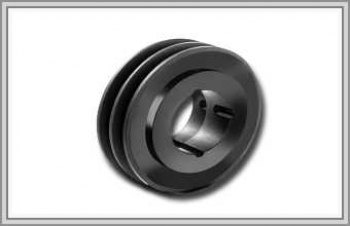

Шкив клиновой 3V на 2 ручья
Артикул: WB-002069
Характеристики
| Артикул: | WB-002069 |
| Производитель: | WorldBelt |
| Раздел: | Шкив клиновой 3V 0.35x0.35" |
Шкив 3V на 2 ручья: профиль канавки и подбор
Вариант с двумя ручьями под профиль 3V нужен, когда один узкий ремень не вытягивает мощность, а широкий обод в узел не помещается. Оба ремня 3V (9N) садятся в канавки американского стандарта с углом клина 40°.
Пару комплектуют ремнями одного изготовителя, выпущенными вместе; новый с поработавшим не сочетают. Похожий по размерам SPZ сюда не подходит — у него другой шкив. Все исполнения — в каталоге шкивов 3V, о форме ручья — материал о канавках.
Пара канавок 3V: сводная таблица
| Позиция | Данные |
|---|---|
| Обозначение | 3V (9N) |
| Сечение ремня, мм | 9,5×8 |
| Нормы | RMA (США), ISO 4184 |
| Ручьёв | 2 |
| Шаг e и отступ f по RMA, мм | 10,32 и 8,73 |
| Обод | W = e + 2f, минимум 27,78 мм |
| Ручей: go × d (0.35×0.35″) | 8,89 × 8,6 мм (минимум) |
| Угол при действующем диаметре | <90 мм: 36°; 90–150: 38°; 151–300: 40°; >300: 42° |
| SPZ вместо 3V | нельзя |
Монтаж двух ремней без перекоса
Ручьи перед монтажом протирают от смазки и ржавчины, проверяют выработку. Ремни заводят, сдвинув двигатель, а не поддевая рычагом. Параллельность валов выдерживают с точностью 0,5 % межосевого: при перекосе один из двух ремней нагружается сильнее и быстрее теряет боковины.
Когда двух ручьёв мало
Станки и компрессоры нагружают привод сильнее вентиляторов, и при пересчёте с их коэффициентом режима двух ремней может не хватить — тогда смотрят трёх- и четырёхручьевые 3V. Для насоса с ровной работой пары обычно достаточно.
