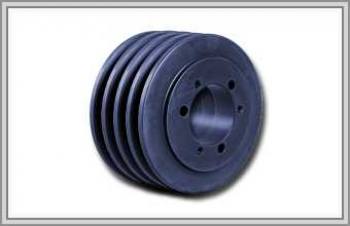

Шкив клиновой 8V на 4 ручья

Четыре канавки 8V собирают передачу из четырёх ремней 25N, каждый 25 мм шириной и 23 мм высотой. Число ремней определяют не просто по мощности двигателя, а по ней же, умноженной на коэффициент режима, — для машин с рывками он заметно выше.

Профиль американский (RMA), угол клина 40°. Обод четырёх ручьёв — 3e + 2f, по справочной таблице канавок 3 × 28,58 + 2 × 19,05 = 123,84 мм; каждая канавка раскрыта на 25,4 мм, её глубина — 25,1 мм и более. Стенки ручья наклонены под 38°, пока действующий диаметр не превышает 400 мм, в интервале 400–560 мм угол 40°, ещё крупнее — 42°. SPC с ним не взаимозаменяем. Кроме отдельных ремней, для таких передач подбирают связанные ремни того же профиля. Остальные исполнения — подраздел шкивов 8V.

Коэффициент режима для четырёх ремней 8V

• спокойная нагрузка — вентиляторы, центробежные насосы: 1,0–1,2;
• средняя — транспортёры, станки, компрессоры: 1,2–1,4;
• ударная — дробилки, прессы, мешалки с рывками: 1,6–1,8.

Четыре ручья или пять

Если для дробилки с коэффициентом 1,6–1,8 расчёт даёт дробное число больше четырёх, его округляют вверх и переходят на пятиручьевой шкив. Обод станет шире на шаг e, ремней в комплекте будет пять. На спокойном вентиляторе, наоборот, иногда хватает меньшего числа ручьёв.

Замена ремней в комплекте

Все четыре ремня меняют разом, из одной партии, одной марки и конструкции. Одиночный новый ремень среди вытянутых короче остальных и забирает львиную долю нагрузки — через несколько недель он рвётся, и причина не в качестве, а в некомплектной замене.
