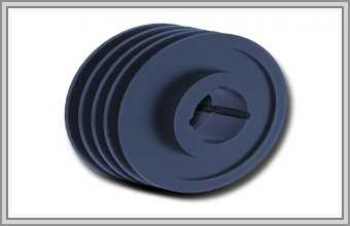

Шкив клиновой SPA на 4 ручья

Под четыре узких ремня SPA — по РТМ сечение УА, ремень 13 на 10 мм. Ручьи режем по требованию заказчика: под марку ремня, который у него работает, и по размерам с чертежа; если особых условий нет, геометрию берём из РТМ 38-40545-79.

Обод — 3·15 + 2·10 = 65 мм, у соседей на ручей меньше и больше — 50 и 80 мм. dp не опускается ниже 90 мм. Классическому ремню предназначен классический вариант; шкивы с иным числом канавок — в подразделе; об устройстве и материалах — страница приводных шкивов.

Посадка четырёхручьевого SPA на вал

Taper Bush и диаметр шкива

Коническая втулка задаёт нижний предел dp: при выбранном диаметре ей нужно уместиться в ступице. Сочетание диаметра, числа канавок и номера втулки сверяем до окончательного эскиза. От длины ступицы зависит заготовка, поэтому посадку указывают сразу с диаметром вала, а при коде B2 — и с размерами шпонки.

Четыре ручья под A вместо SPA

Обод у пары тот же, но классический ремень ниже — 8 мм, и ручей для него мельче: 8,7 мм под dp вместо 13. Угол у A меняется ступенями между 34° и 40°, у SPA таблица РТМ даёт 34° на минимальном диаметре и 40° на больших, а стандарт ISO 4183 — 34° до dp 118 мм и 38° выше. По нему канавка имеет глубину 13,75 мм и верхнюю ширину 12,68 / 12,89 мм. Какой из двух документов применить, решает требование заказчика.
