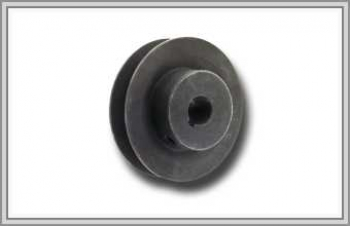

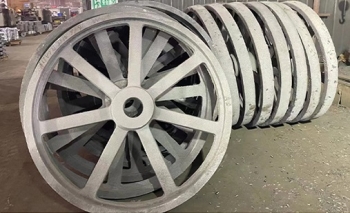

Шкив клиновой SPB на 1 ручей

Позиция рассчитана на передачу с единственным узким ремнём SPB — в отечественной таблице он обозначен УБ, его ширина 17, высота 13 мм. Геометрию ручья задаёт РТМ 38-40545-79; когда заказчик приносит свой чертёж или ссылается на другой стандарт, работаем по его документу — шкив всё равно изготавливается под конкретную машину.

Одна канавка стоит посередине: от её оси до каждого торца 12,5 мм, вместе это обод 25 мм. Меньше 140 мм расчётный диаметр для SPB брать нельзя. Ремень подбирают среди узких ремней, многоручьевые шкивы — в разделе B/SPB, под классическое сечение есть вариант под B.

Одиночная канавка SPB: из чего складывается размер

• на расчётном диаметре ширина ручья lp равна 14 мм;
• над dp канавка поднимается на b = 4 мм, наружный диаметр de = dp + 2b;
• вглубь от dp уходит h = 17 мм;
• шаг e = 19 мм при одной канавке в расчёт не входит: 2 × 12,5 = 25 мм.

Ступица длиннее обода

Обод 25 мм даёт короткую опору, поэтому посадочную длину набирают ступицей, выступающей в одну сторону или в обе. Вал входит в отверстие одним из четырёх способов, B1–B4: чистое H7, со шпонкой и винтом, через цилиндрическую втулку-зажим либо на конус Taper Bush.

Маркировка 5V на снятом ремне

Дюймовый профиль 5V по стандарту RMA внешне похож на SPB, однако шкивы под них различаются, и подменять один ремень другим нельзя. Увидели на старом ремне 5V — напишите об этом в заявке, канавку рассчитаем под фактическое сечение.

Угол на малом и большом диаметре

В РТМ для узкого сечения ступенчатой таблицы нет: на 140 мм ручей режут под 34°, а 40° назначают, если dp превышает 560 мм. По DIN 2211 граница ниже: 34° до 190 мм, дальше 38°; глубина канавки 17,5 мм, её верх — 16,14 и 16,41 мм для этих углов. Отсюда просьба указывать, какой именно диаметр стоит в заявке — расчётный или наружный.
