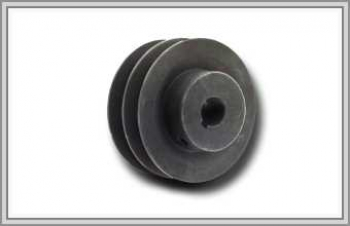

Шкив клиновой SPB на 2 ручья

На этом шкиве параллельно работают два узких ремня SPB, обозначение УБ, ширина 17 мм при высоте 13. Раз ремни тянут вместе, оба ручья обязаны совпадать по профилю и диаметру. Профиль канавок снимаем с таблиц РТМ 38-40545-79 или из документации заказчика: что именно нарезать, определяет его привод.

Между осями двух канавок 19 мм, к торцам остаётся по 12,5, итого обод 44 мм. Нетиповую конструкцию выполняем по чертежу. Классика с двумя ручьями — шкив под B, остальное — в каталоге B/SPB.

Пара ремней SPB на одном ободе 44 мм

Ручей узкого сечения: 14 мм в ширину на расчётном диаметре, 4 мм подъёма до наружного, 17 мм глубины ниже dp. Ширину обода даёт сумма 19 + 25 = 44 мм, где 25 — два торцевых поля. Нижняя граница dp — 140 мм и угол 34°; свыше 560 мм канавку делают на 40° — так по РТМ. Если заказчик требует ISO 4183, угол 34° сохраняют лишь на 140–190 мм, а крупнее режут 38°; полная глубина — 17,5 мм, ширина по кромке 16,14 либо 16,41 мм. Ряд длин ремня SPB — 1250–8000 мм.

Пара ставится только вместе

Оба ремня ставят одновременно, одной марки и конструкции, из общей партии. Если поменять только один, свежий ремень окажется короче растянутого соседа и перетянет момент на себя. Так что и после обрыва снимают пару целиком.

Натяжение через удлинение

Многоручьевые передачи удобно натягивать по удлинению: на спинке ставят две поперечные риски и подтягивают, пока промежуток между рисками не вырастет на нужный процент. Для узкого профиля ориентир таков: ровный момент — 0,6 %, переменный — 0,8 %, резко меняющийся — 1,0 %.
