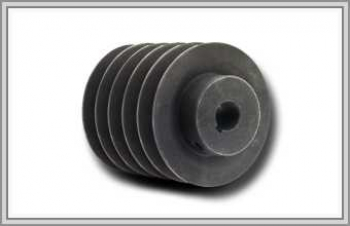

Шкив клиновой SPB на 5 ручьёв

Пять канавок SPB выбирают, когда расчёт требует больше четырёх ремней этого сечения, а переходить на более крупный профиль не хочется. Ремень узкий, 17 на 13 мм; таблицы его канавки — в РТМ 38-40545-79 и в DIN 2211, работаем по тому, что назовёт заказчик.

Ручьи делаем такими, какие нужны заказчику: под его ремень, его вал и, если есть, его чертёж. Ширина обода — 2·12,5 + 4·19 = 101 мм. Под классический ремень — пятиручьевой B; схемы тела и ступицы — на странице типовые шкивы, прочие позиции — весь подраздел.

Пять ручьёв SPB: параметры канавки и обода

• ширина ручья на уровне dp — 14 мм;
• подъём до наружного диаметра — 4 мм;
• от dp до дна — 17 мм;
• по РТМ: 140 мм — угол 34°, а 40° нужен лишь при dp за 560 мм;
• по ISO 4183: 34° от 140 до 190 мм, 38° на больших dp, глубина 17,5 мм, верх ручья 16,14 мм (для 38° — 16,41);
• ремни набора — одной длины и одной партии.

Материал пятиручьевого шкива

Кроме серого чугуна СЧ20 применяют сталь 45 — когда ремень бежит быстрее 30 м/с или диаметр мал, и нержавеющую 12Х18Н10Т — для пищевого и химического производства. Покрытие подбирают к материалу: грунт-эмаль, фосфатирование, для стали ещё воронение.

Приработка пяти ремней

В первые минуты боковины притираются к ручьям, и натяжение проседает примерно до 60–70 % начального. Через несколько часов комплект подтягивают, прибавляя 50–60 % от первого усилия, после чего натяжение стабилизируется.

Пять ремней B — отдельный шкив

Классический ремень ниже, 11 мм, канавку под него режут мельче — на 10,8 мм от dp, а диаметр допускают от 125 мм. Менять ремни разных профилей местами, не проверив ручей, нельзя.
