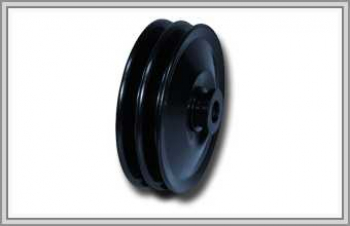

Шкив клиновой D на 2 ручья

Двухручьевой шкив профиля D рассчитан на передачу, где нагрузку делят два американских ремня. Оси канавок разнесены на 36,5 мм по дюймовому стандарту; в метрическом Г(D) по ГОСТ и ISO это 37 мм. Из-за этого шкивы двух систем не равнозначны, и сочетать дюймовый с метрическим в одной передаче не следует.

Ремни на такой узел берут только парой: вытянутый старый и новый нагружаются неодинаково, и первым рвётся более короткий. Остальные варианты — в подразделе D, про геометрию ручьёв — статья о канавках.

Два ручья D: исходные числа

• шаг ручьёв по RMA 36,5 мм против 37 мм у ГОСТ-шкива Г(D);
• ремень — американский D, 31,75 на 19 мм; близкий по ГОСТ — Г(D), 32 на 19;
• угол ручья по RMA — функция действующего диаметра: меньше 355 мм — 34°, 355–450 — 36°, больше 450 — 38° (нижний предел dp 315 мм ГОСТ задаёт для метрического Г(D));
• ширина канавки поверху — от 31,98 до 32,59 мм, глубина 26,67 мм; в дюймах это и есть 1.259×1.05″;
• обод по ширине — один шаг e плюс 2f: 36,53 + 2·22,23 = 80,99 мм.

Выверка пары ремней

Спинки обоих ремней — на уровне края ручья, выступ до двух миллиметров. Оси валов выставляют параллельно, допуск — 0,5 процента межосевого расстояния, иначе боковины стираются быстрее. Натяжение контролируют прогибом середины пролёта под нормированным усилием и повторно проверяют спустя сутки-двое работы.

Один, два или три ручья

Сколько ремней нужно, решает расчёт мощности с запасом на характер нагрузки. Вышло больше двух — переходите на трёхручьевой вариант; если одного ремня D хватает с запасом, достаточно шкива с одной канавкой, и второй ручей лишь добавит ширины и массы.
