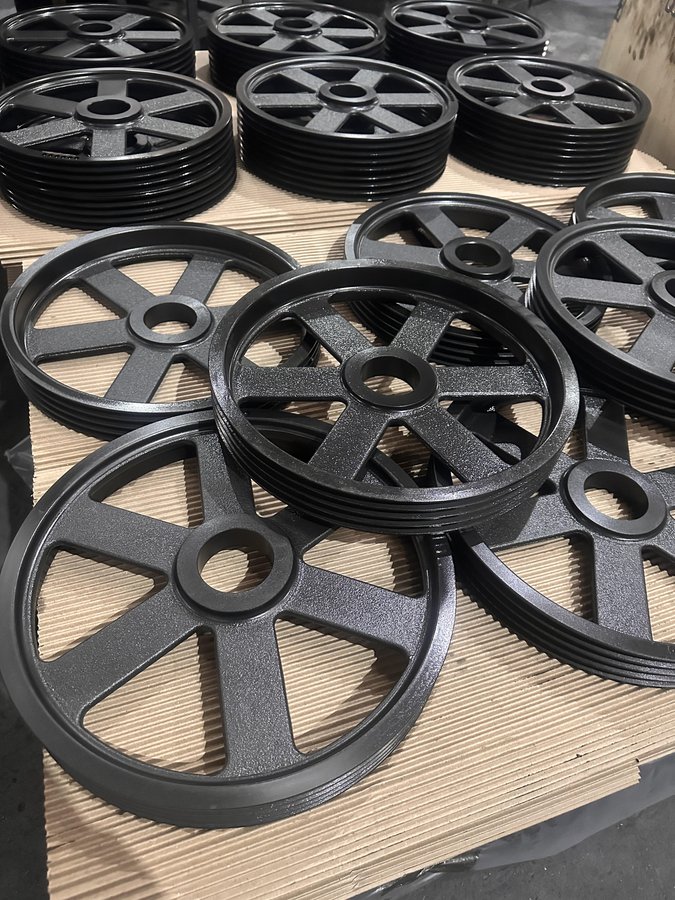

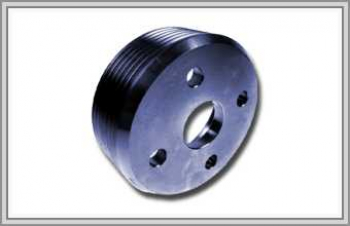

Шкив поликлиновой PL

С PL начинаются средние и тяжёлые поликлиновые приводы: компрессоры мощнее 30 кВт, промышленные стиральные машины, вентиляторы и насосы большой мощности, станочные приводы, где не хватает PK. Между ручьями 4,70 мм, радиус вершины 0,55 ± 0,15 мм.

Шкив PL делают диаметром от 75 мм; предел скорости — 40 м/с, ниже, чем у PJ и PK. Ремни этого профиля длиной до 6096 мм представлены в разделе ремни PL, прочие шкивы — в каталоге ручейковых.

Переход с PK на PL: диаметр растёт

• наименьший диаметр: 75 мм против 45 у PK;
• скорость ремня: до 40 м/с против 50;
• высота ремня около 7 мм, у ряда поставщиков 9,0;
• шаг ручьёв: 4,70 мм против 3,56.

PL и советский Л

У Л шаг 4,80 мм. На шести рёбрах разница с PL — 0,6 мм, на десяти — 1 мм, что уже сопоставимо с допуском на пакет канавок: крайние рёбра работают кромкой. Замену практикуют, но стандартом она не предусмотрена, и чем шире пакет, тем она хуже.

Длинный ремень — точная выверка

PL — первый профиль ряда с ремнями длиной до шести метров. На такой длине натяжение и соосность критичны: перекос съедает кромочные рёбра. Валы ставят строго параллельно, шкивы — без взаимного смещения.

Данные для заказа

Количество ручьёв, диаметр с пометкой dp или de, посадка и окружная скорость. От скорости зависит класс балансировки: при v > 5 м/с обычно G6.3.
