Прижимные пластины для зубчатых ремней M (HTD)
Артикул: WB-002215
Характеристики
| Артикул: | WB-002215 |
| Производитель: | WorldBelt |
| Раздел: | Прижимные пластины для зубчатых ремней |
Пластины для ремней 2M–20M: ширина, крепёж и установка

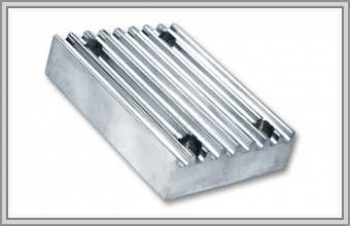

Пластина фиксирует конец открытого ремня с криволинейным зубом HTD. Её рабочая сторона повторяет профиль зуба, поэтому ремень прижимается к неподвижной поверхности или ответной планке без люфта и без повреждений. Такое крепление применяют в линейных и реверсивных приводах, где ремень не замкнут в кольцо.
Исполнения выпускаются под шаги 2M, 3M, 4.5M, 5M, 8M, 14M и 20M, из алюминия (легче) или стали (прочнее), крепление — четыре винта. Пластины под другие профили — в разделе прижимные пластины, ремни к ним — в каталоге зубчатые ремни.
Шаги M и размеры ремня под пластину
| Профиль | Шаг, мм | Толщина ремня, мм | Высота зуба, мм |
|---|---|---|---|
| 3M | 3 | 2,40 | 1,20 |
| 5M | 5 | 3,60 | 2,10 |
| 8M | 8 | 5,60 | 3,40 |
| 14M | 14 | 10,00 | 6,10 |
Почему пластина 5M не для ремня T5
У 5M, T5 и AT5 шаг одинаковый — 5 мм, но форма зуба разная: у M она криволинейная, у T и AT трапецеидальная. Пластина копирует зуб своего профиля, так что ремень другой серии она без люфта не зажмёт. Обозначения S, RPP и MGT близки к M по шагу, однако перед заменой сверяйте и шаг, и профиль.
Как закрепить конец ремня
Конец кладут зубьями в пластину, совмещают отверстия и равномерно затягивают все четыре винта, чтобы давление легло на всю площадь контакта. Ширину пластины берут по ширине ремня. В запросе укажите профиль, ширину, материал — алюминий или сталь — и число комплектов.
