Модульные (сборные)

Компания «Мир ремней» реализует в большом количестве и ассортименте промышленные зубчатые модульные (сборные) ремни в г.Минск, с гарантией. Это специальные изделия для приводов различных станков и оборудование. Название отражает технологию производства.

Обращайтесь в компанию «Мир Ремней»! У нас всегда есть нужная продукция, зубчатые ремни любого размера и типа. Также мы поможем вам подобрать или изготовить шкивы, перейти на метрические ремни. Наши инженеры имеют большой опыт и навыки. Позвоните нам прямо сейчас, у нас всегда есть интересные предложения, и мы вам обязательной поможем!

Офис фирмы находится в городе Минск, Республика Беларусь, работаем со всеми организациями и компаниями из России, Казахстана, Украины и других стран СНГ. У нас быстрая и несложная доставка транспортными компаниями!

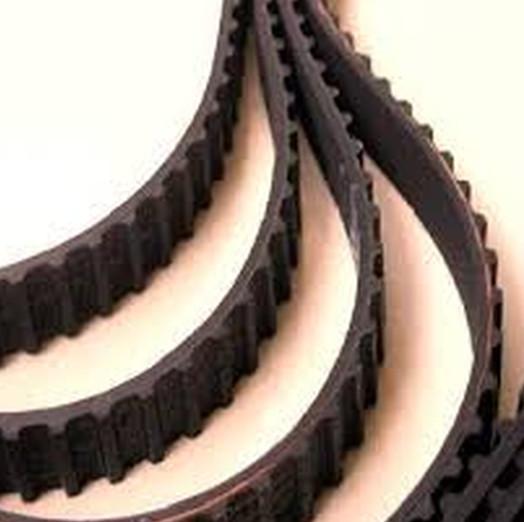

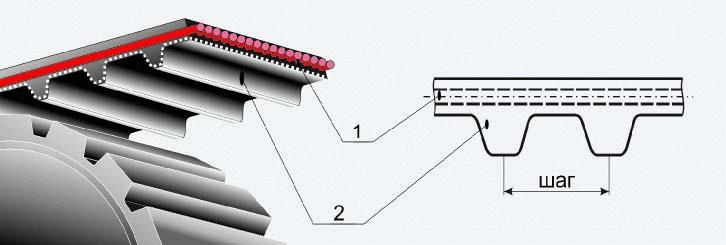

Зубчатые модульные (сборные) ремни  производится методом сборки, когда в одно изделие вулканизируются (склеиваются) составные части – основа ремня, металлический или неметаллический корд, тело ремня. Также сверху наносится покрытие из ткани (нейлон). Литьевой ремень изготавливается литьем. Сердцевину ремней традиционно изготавливают из стального латунированного проволочного корда. Материалы зубчатых модульных ремней обеспечивают высокую износостойкость и прочность изделий, хорошо сопротивляются низким температурам и агрессивным средам.modul2 1

Модуль ремня связан с шагом отношением к числу Пи (3,14). То есть ремень с модулем 1 имеет шаг 3,14 мм, модуль 2 – 6,28, и т.д. Есть также ремни с модулями 1.5, 3, 4, 5, 7, 10.

Основной материал изготовления – промышленная вулканизированная резина. Также применяются ремни приводные  из полиуретана. Маркировка зубчатых сборочных ремней:

• СБ – сборочный ремень зубчатый;
• ЛР – литой резиновый ремень;
• ЛПУ – ремень литой полиуретановый.

Обычная маркировка СБ-5-100-60 расшифровывается – сборочный ремень модуль 5 (15,7 мм расстояние между зубьями), длина 100 мм, ширина 60. Профиль сборочного или литьевого ремня традиционно трапециевидный. В маркировке также может отражаться название предприятия изготовителя и ОСТ (отраслевой стандарт)

Офис фирмы находится в городе Минск, Республика Беларусь, работаем со всеми организациями и компаниями из России, Казахстана, Украины и других стран СНГ. У нас быстрая и несложная доставка транспортными компаниями.



Зубчатые приводные модульные (сборные и литые) промышленные ремни – применение

modul1 2

Сборные модульные ремни обширно используются в промышленном производстве в приводах всевозможного оборудования, к которым относятся:

• Металлообрабатывающие станки, в том числе автоматы и полуавтоматы;
• Различные бытовые, а также промышленные машины;
• Прядильные станки в текстильной промышленности;
• Перемоточные станки;
• Различные швейные машины.

Согласно ОСТ сборные модульные сборные ремни работают при температурах окружающей среды от -30°С до +60°С. Длина может варьироваться от 250 до 3000 мм. Использование стандартных модульных зубчатых ремней позволяет быстро заменять и ремонтировать приводы, своди простои оборудования к минимуму.



Зубчатые модульные (сборные) приводные ремни, с доставкой

Обратите внимание! Отечественные зубчатые приводные модульные ремни типа СБ, ЛР, ЛПУ не взаимозаменяемы с импортными стандартами и размерами, типа М, MXL, L, H (дюймовые) и метрическими, типа HTD, A, RPP! Если по паспорту вашего станка или другого изделия требуются именно модульные (с шагом кратным числу Пи) зубчатые ремни, подобрать метрический или дюймовый невозможно! Купить зубчатые модульные (сборные) ремни с гарантией в нашем магазине.

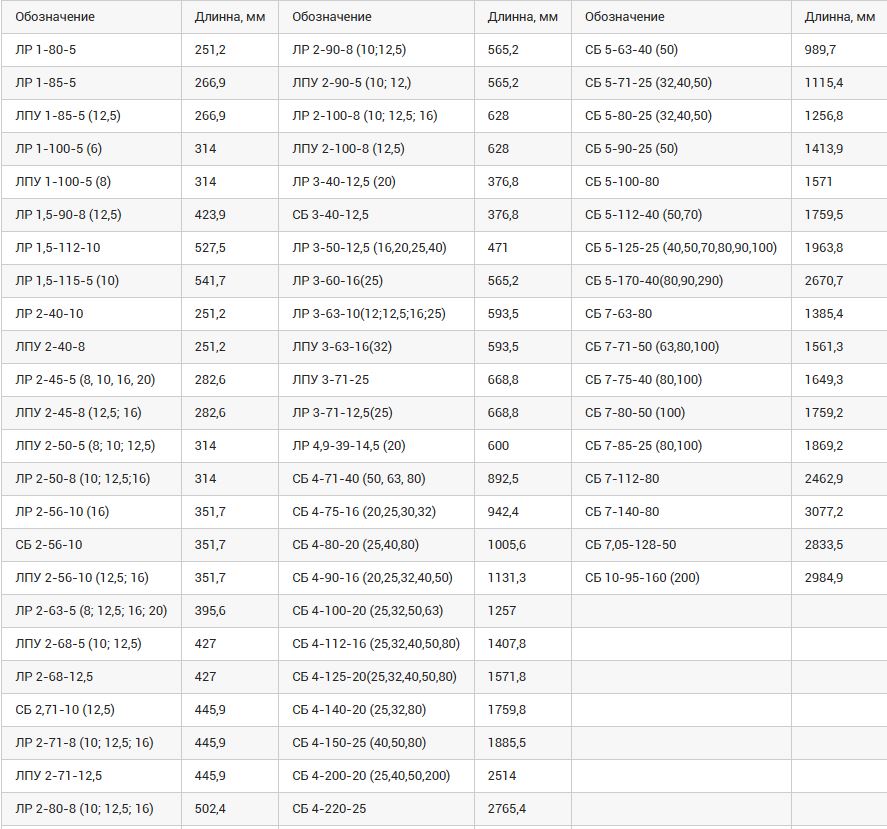

Таблица отечественных ремней которые еще не сняты с производства.

Обозначение Длинна, мм Обозначение Длинна, мм Обозначение Длинна, мм
ЛР 1-80-5 251,2 ЛР 2-90-8 (10;12,5) 565,2 СБ 5-63-40 (50) 989,7
ЛР 1-85-5 266,9 ЛПУ 2-90-5 (10; 12,) 565,2 СБ 5-71-25 (32,40,50) 1115,4
ЛПУ 1-85-5 (12,5) 266,9 ЛР 2-100-8 (10; 12,5; 16) 628 СБ 5-80-25 (32,40,50) 1256,8
ЛР 1-100-5 (6) 314 ЛПУ 2-100-8 (12,5) 628 СБ 5-90-25 (50) 1413,9
ЛПУ 1-100-5 (8) 314 ЛР 3-40-12,5 (20) 376,8 СБ 5-100-80 1571
ЛР 1,5-90-8 (12,5) 423,9 СБ 3-40-12,5 376,8 СБ 5-112-40 (50,70) 1759,5
ЛР 1,5-112-10 527,5 ЛР 3-50-12,5 (16,20,25,40) 471 СБ 5-125-25 (40,50,70,80,90,100) 1963,8
ЛР 1,5-115-5 (10) 541,7 ЛР 3-60-16(25) 565,2 СБ 5-170-40(80,90,290) 2670,7
ЛР 2-40-10 251,2 ЛР 3-63-10(12;12,5;16;25) 593,5 СБ 7-63-80 1385,4
ЛПУ 2-40-8 251,2 ЛПУ 3-63-16(32) 593,5 СБ 7-71-50 (63,80,100) 1561,3
ЛР 2-45-5 (8, 10, 16, 20) 282,6 ЛПУ 3-71-25 668,8 СБ 7-75-40 (80,100) 1649,3
ЛПУ 2-45-8 (12,5; 16) 282,6 ЛР 3-71-12,5(25) 668,8 СБ 7-80-50 (100) 1759,2
ЛПУ 2-50-5 (8; 10; 12,5) 314 ЛР 4,9-39-14,5 (20) 600 СБ 7-85-25 (80,100) 1869,2
ЛР 2-50-8 (10; 12,5;16) 314 СБ 4-71-40 (50, 63, 80) 892,5 СБ 7-112-80 2462,9
ЛР 2-56-10 (16) 351,7 СБ 4-75-16 (20,25,30,32) 942,4 СБ 7-140-80 3077,2
СБ 2-56-10 351,7 СБ 4-80-20 (25,40,80) 1005,6 СБ 7,05-128-50 2833,5
ЛПУ 2-56-10 (12,5; 16) 351,7 СБ 4-90-16 (20,25,32,40,50) 1131,3 СБ 10-95-160 (200) 2984,9
ЛР 2-63-5 (8; 12,5; 16; 20) 395,6 СБ 4-100-20 (25,32,50,63) 1257
ЛПУ 2-68-5 (10; 12,5) 427 СБ 4-112-16 (25,32,40,50,80) 1407,8
ЛР 2-68-12,5 427 СБ 4-125-20(25,32,40,50,80) 1571,8
СБ 2,71-10 (12,5) 445,9 СБ 4-140-20 (25,32,80) 1759,8
ЛР 2-71-8 (10; 12,5; 16) 445,9 СБ 4-150-25 (40,50,80) 1885,5
ЛПУ 2-71-12,5 445,9 СБ 4-200-20 (25,40,50,200) 2514
ЛР 2-80-8 (10; 12,5; 16) 502,4 СБ 4-220-25 2765,4
ЛПУ 2-80-8 (10;12,5) 502,4 СБ 4-250-25 (32) 3150
МАРКИРОВКА ЗУБЧАТЫХ МОДУЛЬНЫХ РЕМНЕЙ



mod31

Пример маркировки:  СБ 4-112-80 ТУ BY 700069297.073-2009

СБ – сборочный ремень; 4 – модуль ремня; 112 – число зубьев ремня;
80 – ширина ремня в мм.

РАЗМЕРЫ ЗУБЧАТЫХ МОДУЛЬНЫХ РЕМНЕЙ
Модуль 1 1,5 2 3 4 5 7 10
Шаг зубьев P, мм 3,14 4,71 6,28 9,42 12,57 15,71 21,99 31,42
Толщина ремня Hs, мм 1,6 2,2 3,0 4,0 5,0 6,5 11,0 15,0
Высота зуба Ht, мм 0,8 1,2 1,5 2 2,5 3,5 6 9
Наименьшая ширина зуба S1, мм 1,0 1,5 1,8 3,2 4,4 5,0 8,0 12,0
