Зубчатые ремни HTD 3M, 5M, 8M, 14M, 20M: шаг и размеры
Зубчатые ремни HTD со склада и на заказ.
HTD — самый ходовой промышленный профиль с полукруглым зубом. Купить зубчатый ремень HTD можно как в стандартном размере со склада, так и по вашей маркировке: режем открытое полотно в ширину, стыкуем в кольцо нужной длины, наносим покрытия и привариваем толкатели.
Профили HTD: шаг, зуб, где применяют
| Профиль | Шаг, мм | Высота зуба, мм | Толщина ремня, мм | Типичное применение |
|---|---|---|---|---|
| HTD 2M | 2 | 0,76 | 1,36 | Приборы, оргтехника, малые приводы |
| HTD 3M | 3 | 1,17 | 2,40 | Робототехника, ЧПУ малых осей, принтеры |
| HTD 5M | 5 | 2,06 | 3,60 | Станки, упаковка, конвейеры — самый массовый |
| HTD 8M | 8 | 3,36 | 5,60 | Промышленные приводы средней и высокой мощности |
| HTD 14M | 14 | 6,02 | 10,00 | Тяжёлые приводы, дробилки, транспортёры |
| HTD 20M | 20 | 8,40 | 13,20 | Самые мощные передачи |

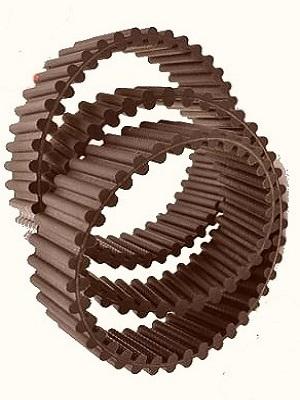

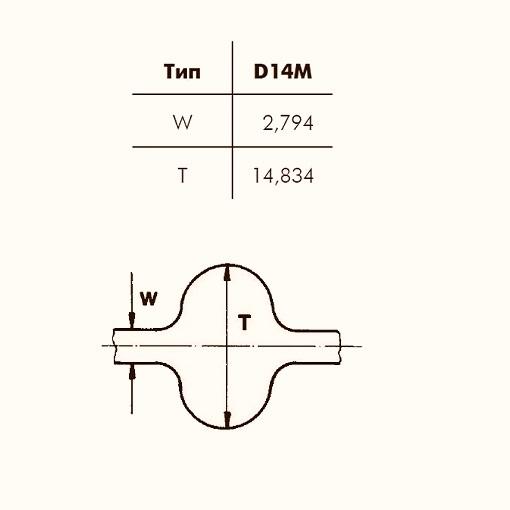

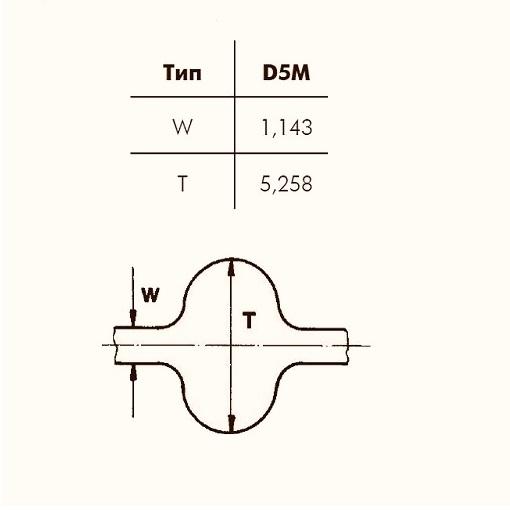

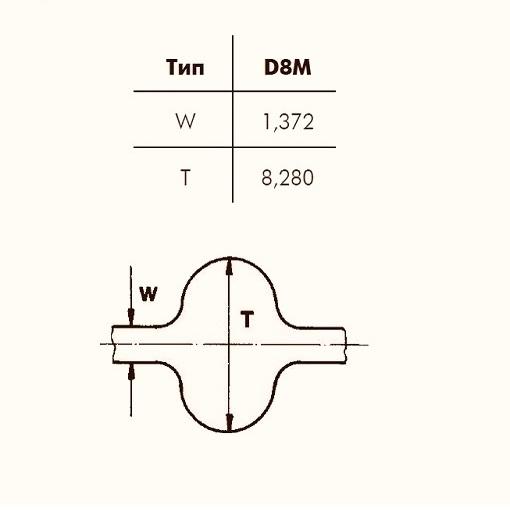

Двусторонние исполнения — D5M, D8M, D14M: зубья с обеих сторон, для приводов с несколькими ведомыми шкивами и обратным изгибом.
Чем HTD отличается от RPP, STD и STS
Все они — круглый зуб с одинаковым шагом, но форма вершины разная: у HTD полная дуга, у S…M (STD, STS) плоская вершина, у RPP парабола с выемкой. Ремень HTD 8M физически наденется на шкив S8M или RPP8, но в такой паре появляются люфт, шум, износ вершины зуба, а под нагрузкой — перескок. Поэтому замену подбирают по профилю шкива, а не только по шагу.

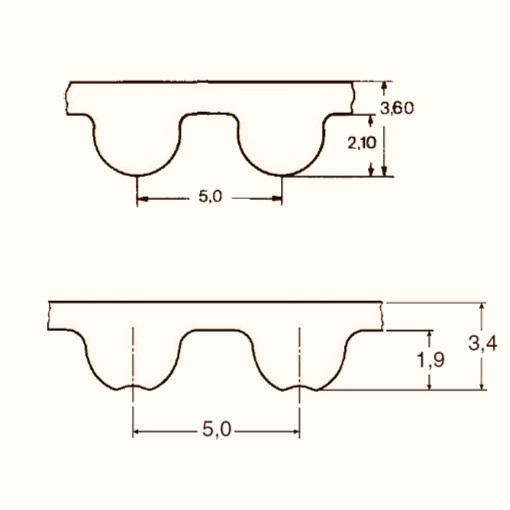

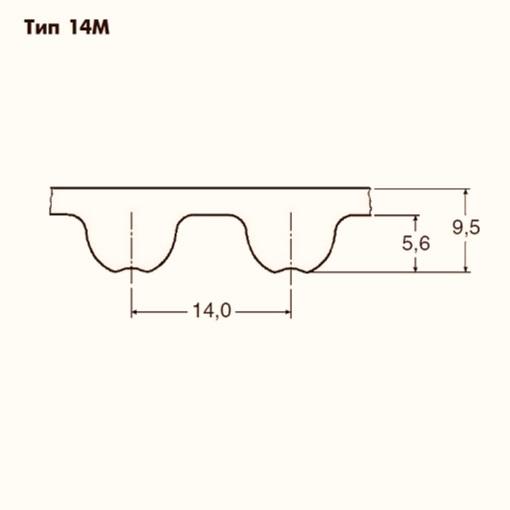

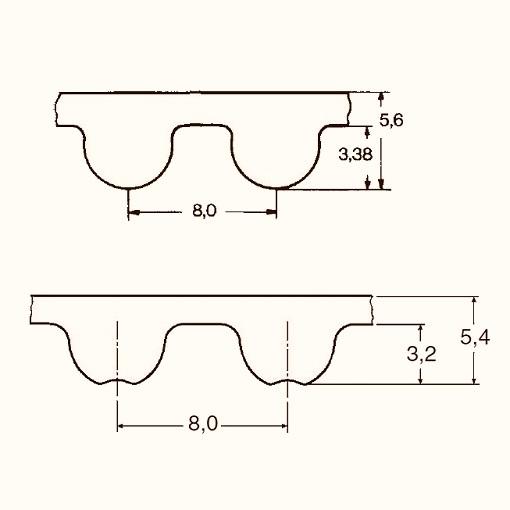

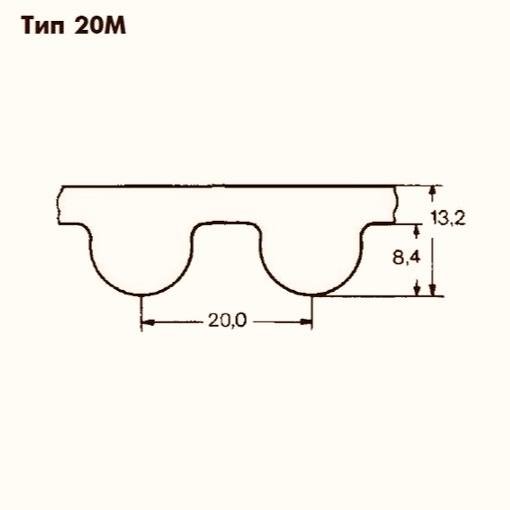

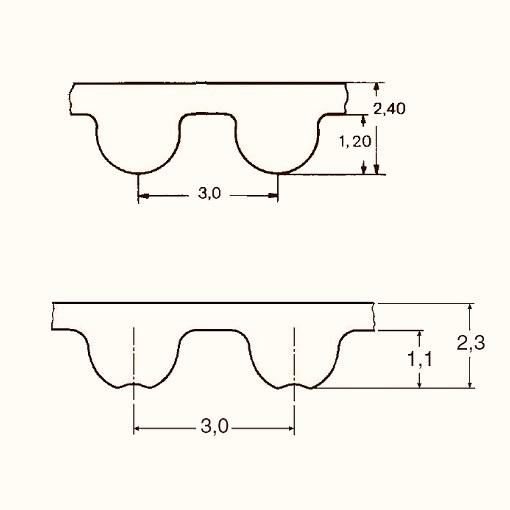

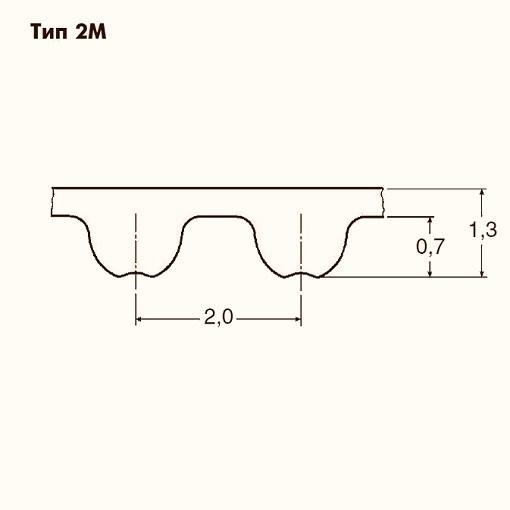

Чертежи профилей
Как заказать и что прислать
Пример расчёта: у ремня HTD 3M 200 зубьев при шаге 3 мм — это 600 мм. Маркировка «720-8M-30» означает длину 720 мм, профиль 8M и ширину 30 мм; если она стёрлась, длину получают тем же умножением числа зубьев на шаг (90 зубьев профиля 8M — 720 мм).
Для точного подбора нужны маркировка или фото полотна, число зубьев и ширина, а также мощность привода и обороты. Порядок замера подробно — в ответе как правильно измерить длину ремня.
Нужен HTD нестандартной длины или ширины — сделаем сами.
Откуда взялся HTD
Профиль HTD (High Torque Drive) разработан Gates; сегодня его выпускают почти все заводы, а геометрию зуба описывает ISO 13050 — поэтому ремни HTD разных производителей садятся на один и тот же шкив HTD. Рабочая температура базовых ремней — −30…+100 °C по данным Gates, у ContiTech и SIT нижняя граница −20 °C.
Дальше по теме
Нужен подбор, расчёт или изготовление по чертежу?
Пришлите маркировку, размеры или чертёж — подберём ремень, назовём цену и срок. Обычно отвечаем в течение рабочего дня.
