Ремень с шагом 8 мм вместо цепи: выбор профиля

Шаг 8 мм — промышленный стандарт, режем в любую ширину.

Отправить заявку Все ремни 8M

Шаг 8 мм с круглым зубом — самый распространённый профиль промышленных приводов. Держит серьёзный момент, работает тише цепи и не требует смазки, поэтому им заменяют цепные передачи в запылённых цехах.

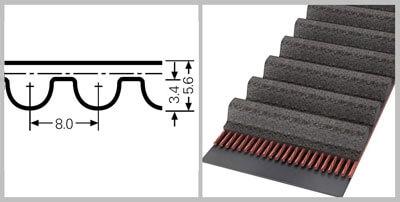

Характеристики HTD 8M

Шаг зуба	8 мм
Форма зуба	полукруглая
Обозначения	S8M, HTD 8M, RPP8, MGT8, MTD8
Материал	резина или полиуретан, корд арамидный либо стеклокорд
Толщина ремня	5,6 мм (Optibelt — 5,4 мм)
Высота зуба	3,4 мм (Optibelt — 3,2 мм)
Минимальный шкив	22 зуба, Ø56,02 мм
Длины в справочнике	288–3808 мм

Где применяют HTD 8M

Станочные приводы — главный привод и приводы подач в металло- и деревообработке.
Приводы конвейеров со средней и повышенной нагрузкой.
Насосы, компрессоры, вентиляция — круглосуточный режим.
Замена цепных передач — там, где смазка недопустима или обслуживание затруднено.

Почему у профиля столько названий. Под названиями HTD, RPP, MGT, MTD, STS и GT разные заводы выпускают профиль с круглым зубом. Ремень выбирают по шагу и ширине, а серию уточняют, когда нужна точная посадка зуба.

Ширина решает вопрос момента

Передаваемая мощность у профиля 8M растёт пропорционально ширине ремня, поэтому при нехватке момента сначала рассматривают более широкий ремень — это дешевле, чем менять всю передачу на шаг 14 мм. Проверьте, что ширина шкива позволяет.

HTD 8M и соседи по шагу: чем отличаются

Профиль	Зуб, мм	Ремень, мм	Форма зуба
HTD 8M	3,4 (Optibelt 3,2)	5,6 (5,4)	полная дуга
S8M (STD, STS)	3,05	5,30	дуга с плоской вершиной
RPP8	≈3,2	≈5,4	парабола с выемкой

Шаг один, геометрия зуба разная: HTD 8M ≠ S8M ≠ RPP8. Считать привод и подбирать шкив нужно по данным того бренда, который закупается.

Шкивы HTD 8M: диаметр и межосевое

Шкив HTD 8M, зуб.	Ø, мм	102 зуб. / 816 мм	226 зуб. / 1808 мм
22	56,02	320	816
30	76,39	288	784
42	106,95	240	736

Ø = z × 8 ÷ π; межосевое для пары одинаковых шкивов A = (N − z) × 8 ÷ 2, N — зубья ремня. Меньше 22 зубьев (Ø56,02 мм) шкив не берут.

Пример: подбираем HTD 8M под два шкива

Малый шкив	23 зуб., Ø58,57 мм
Большой шкив	46 зуб., Ø117,14 мм
Межосевое по компоновке	355 мм
Расчётная длина	988,4 мм ≈ 124 зуб.
Ремень из каталога	HTD 984-8M, 123 зуб.
Межосевое с этим ремнём	352,8 мм

L = 2C + π(D + d)/2 + (D − d)²/4C; числа условные — для вашего привода нужны шкивы и межосевое.
