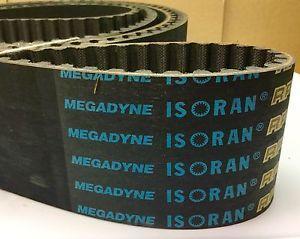

Главная / Каталог / Приводные ремни / Зубчатые ремни — купить от производителя / Зубчатые ремни XXH / XXH, ISORAN

Профиль XXH: шаг 31,75 мм, тяжёлый привод

XXH — самый тяжёлый дюймовый профиль — поставка под заказ, любая ширина, доставка в любой регион России.

XXH — дюймовый профиль с шагом 31,75 мм (1¼ дюйма), самый крупный в трапециевидной дюймовой серии. Применяется в приводах с очень большим моментом и умеренными оборотами.

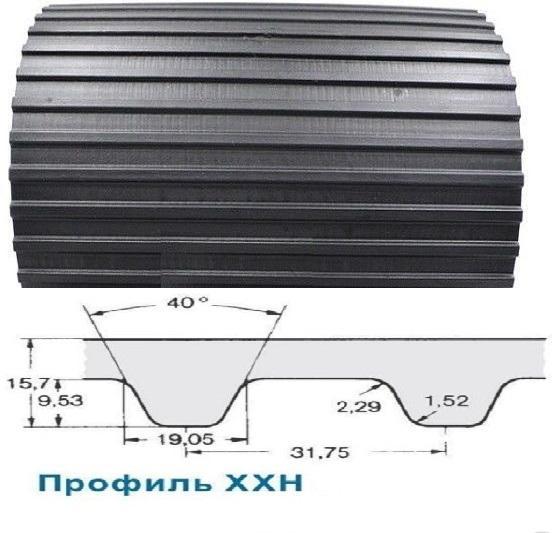

Размеры и материал XXH

Шаг зуба	31,75 мм (1¼")
Форма зуба	трапециевидная, крупная
Материал	резина с усиленным кордом
Толщина ремня	15,2 мм
Высота зуба	9,53 мм
Длины в справочнике	1587,5–5080 мм

Применение XXH

Горно-обогатительное и дробильное оборудование — ударные нагрузки, пуски под нагрузкой.
Тяжёлые прессы и станки — приводы главного движения.
Крупные конвейеры и элеваторы с большим моментом при низких оборотах.
Тяжёлая импортная техника: заменим ремень по маркировке или по образцу.

Прежде чем заказывать XXH. Для профиля нужны крупные шкивы и достаточно места в приводе. Если оборудование проектируется заново, посчитайте вариант на более мелком шаге с большей шириной — он часто выходит дешевле и компактнее при той же передаваемой мощности.

Заказ XXH: что указать

Число зубьев или длина, ширина, режим работы (постоянная нагрузка, ударная, частые пуски). Чтобы подобрать замену, пришлите снимок маркировки: определим размер и предложим аналог.

Расчёт шкивов для XXH

Шкив XXH, зуб.	Ø, мм	72 зуб. / 2286 мм	128 зуб. / 4064 мм
16	161,7	889	1778
22	222,34	793,8	1682,8
32	323,4	635	1524

Ø = z × 31,75 ÷ π; межосевое для пары одинаковых шкивов A = (N − z) × 31,75 ÷ 2, N — зубья ремня.

XXH для пары шкивов — пример

Малый шкив	21 зуб., Ø212,23 мм
Большой шкив	42 зуб., Ø424,47 мм
Межосевое по компоновке	635 мм
Расчётная длина	2287,9 мм ≈ 72 зуб.
Ремень из каталога	900XXH, 72 зуб.
Межосевое с этим ремнём	634,1 мм

L = 2C + π(D + d)/2 + (D − d)²/4C; числа условные — для вашего привода нужны шкивы и межосевое.

Почему XXH требует места

При толщине ремня 15,2 мм и зубе 9,53 мм XXH — самый массивный дюймовый профиль; длины в справочнике начинаются с 1587,5 мм. Малые шкивы для него недопустимы: из-за изгиба такой ремень трескается по спинке. Если в габарит не помещается большой шкив, выбирают более мелкий шаг и шире ремень.

Читайте также По маркировке · Профиль XH · Профиль H
