Профиль AT5: усиленный зуб, шаг 5 мм
AT5 любой ширины: открытое полотно метражом, кольца и сварные кольца с прочностью шва не менее 70 %.

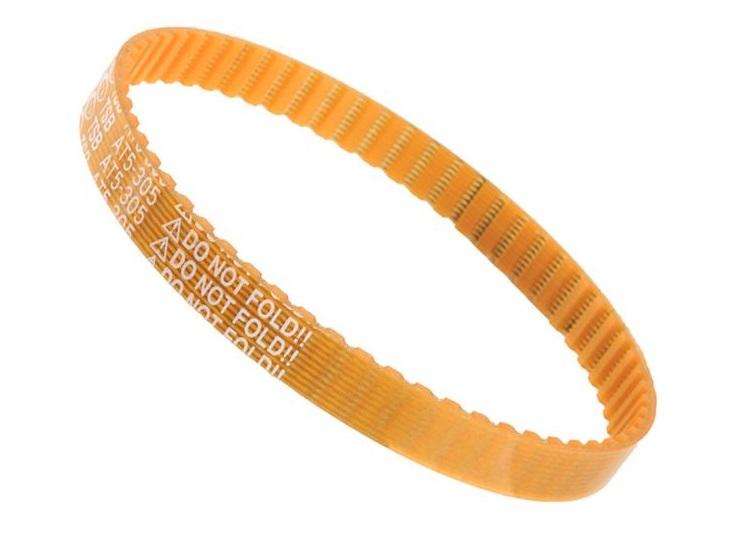

AT5 — усиленный профиль с шагом 5 мм. При том же шаге, что у T5, зуб здесь шире у основания и выполнен с плавным радиусом: контакт со шкивом больше, корд мощнее, вытяжка меньше.
Размеры и материал AT5
| Шаг зуба | 5 мм |
| Форма зуба | усиленная трапеция с широким основанием |

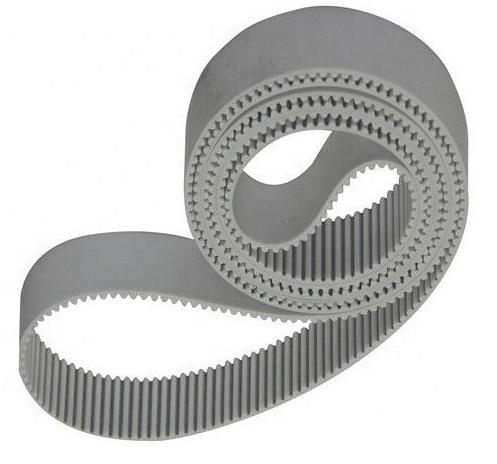

| Материал | полиуретан со стальным или арамидным кордом |
| Толщина ремня | 2,7 мм |
| Высота зуба | 1,2 мм |
| Совместимость шкивов | только профиль AT5; шкивы T5 не подходят |
Применение AT5
- Линейные оси малого и среднего хода — раскройные столы, манипуляторы, узлы подачи.
- Приводы с реверсом — широкий зуб уменьшает люфт при смене направления.
- Упаковочная автоматика повышенной нагрузки — там, где T5 уже вытягивается.

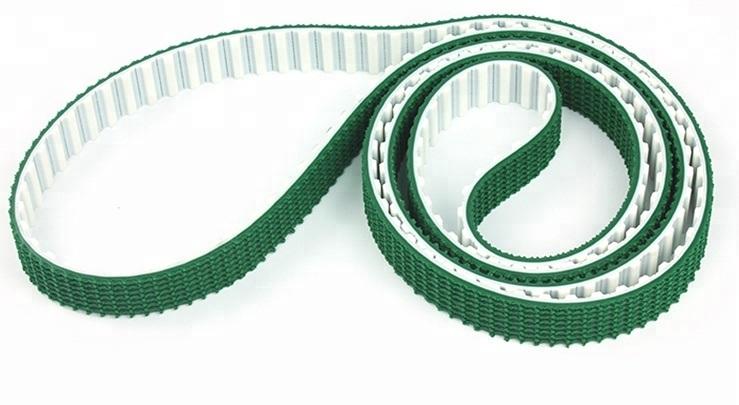

- Конвейеры с зацепами — приварка элементов по шагу ремня.
Заказ AT5: что указать
Укажите ширину, длину либо число зубьев, тип корда и исполнение. Для линейной оси — рабочий ход и способ крепления концов; для конвейера — шаг и профиль зацепов.
Расчёт шкивов для AT5
| Шкив AT5, зуб. | Ø, мм | 84 зуб. / 420 мм | 195 зуб. / 975 мм |
|---|---|---|---|
| 22 | 35,01 | 155 | 432,5 |
| 30 | 47,75 | 135 | 412,5 |
| 36 | 57,3 | 120 | 397,5 |
Ø = z × 5 ÷ π; межосевое для пары одинаковых шкивов A = (N − z) × 5 ÷ 2, N — зубья ремня.
AT5 для пары шкивов — пример
| Малый шкив | 29 зуб., Ø46,15 мм |
| Большой шкив | 87 зуб., Ø138,46 мм |
| Межосевое по компоновке | 250 мм |
| Расчётная длина | 798,5 мм ≈ 160 зуб. |
| Ремень из каталога | AT5-800, 160 зуб. |
| Межосевое с этим ремнём | 250,8 мм |
L = 2C + π(D + d)/2 + (D − d)²/4C; числа условные — для вашего привода нужны шкивы и межосевое.
Маркировка AT5 и шкивы
Число в обозначении AT5 — длина в миллиметрах: AT5 225 — это 225 мм и 45 зубьев. Шкивы T5 под AT5 не подходят — у профилей разная геометрия зуба. Для линейных осей, где ремень может сбегать, выпускается ATG-5-K6 с клином по центру.
