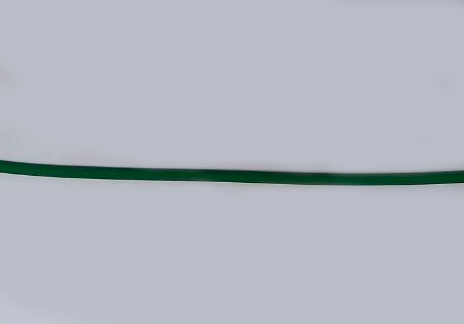

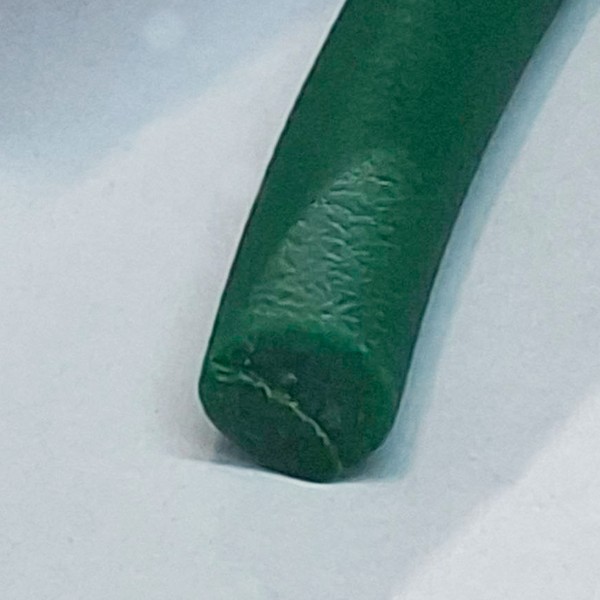

Ремень круглый полиуретановый D10 полнотелый, 900 мм

Печатным машинам и упаковочным автоматам нужен ровный ход. Полнотелое кольцо D10 длиной 900 мм даёт его: концы соединены термосваркой встык.

Пара минимальных шкивов по 95 мм даёт межосевое расстояние 324–340 мм; расчётный контур в этом случае — 947–978 мм. Как считать под свои шкивы, описано в статье вычисление длины; остальные кольца — в разделе размеры D10.

Карточка задаёт ориентир 900 мм, а фактическую длину подстроим по вашему приводу: диапазон 700–1100 мм, то есть ±200 мм.

Что проверить, прежде чем ставить кольцо 900 мм

Кольцо 900 мм рядом с 800 и 1050 мм

Соседние кольца D10 подходят к другому межосевому расстоянию. Ваш замер контура должен попасть в диапазон 947–978 мм: тогда укорочение на 5–8 % даст рабочий натяг. Если замер выходит за диапазон, длину лучше рассчитать заново, а не подбирать ближайший размер.

Осмотр шва перед установкой

Готовый стык осмотрите на столе: облой срезан, поверхность ровная, кольцо не «ведёт» при прокрутке рукой. Кривой шов на печатной машине выдаёт себя стуком, а исправлять его на смонтированном приводе неудобно. Порядок сварки — сварка кольца.
