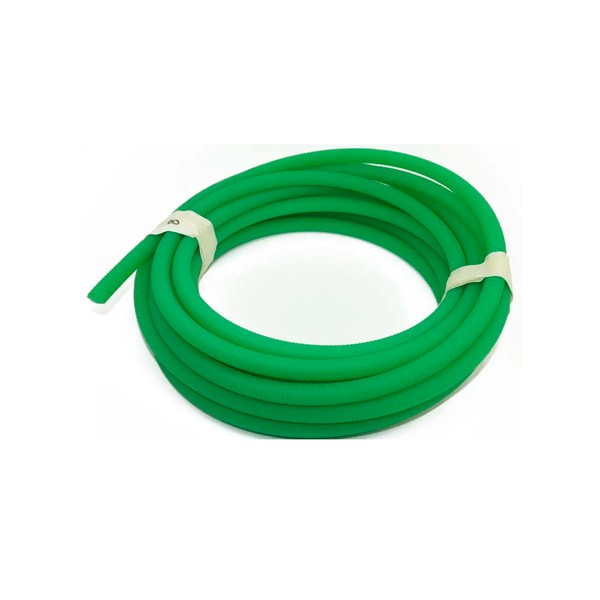

Ремень роторного рекуператора круглый D10 мм

Ремень D10 для роторного рекуператора в вентиляционной установке. Кольцо изготавливают под заказ: сначала нужно узнать, какой путь ремень проходит по окружности ротора и до шкива двигателя.

Прикинуть можно так: если шкивы по 95 мм разнесены на межосевое расстояние 300 мм, расчётная длина будет 898 мм, а готовое гладкое кольцо короче и укладывается в 827–854 мм. Другие исполнения смотрите среди ремней D10, а расчёт разобран в статье длина по шкивам.

Ремень D10 в рекуператоре: что измерить до заказа

Замыкание кольца без снятия ротора

Ремень соединяемый: его заводят на ротор и стыкуют на месте, не разбирая теплообменник. Способ, замок или сварка, выбирают при оформлении заказа. Заранее узнайте, предусмотрен ли в приводе натяжитель: от него зависит запас длины на подтяжку.

Ремень D10 или D12

Перед заказом проверьте канавку шкива. У ремня D10 канавка имеет глубину 7,0 мм при радиусе 5,25 мм, а у более толстого ремня 12 мм для промышленных установок это 8,4 мм при радиусе 6,3 мм. Сечение измеряют штангенциркулем на неизношенном участке старого ремня; если образца нет, опирайтесь на паспорт установки.

Воздух возле ремня

Предел для ремня при длительной работе — +65 °C: выше полиуретан теряет упругость, и ротор раскручивается хуже. Влажный воздух ему не мешает. Замерьте температуру в работающей установке и проверьте, не греет ли ремень соседний электродвигатель. Подробнее об узле — в статье ремень рекуператора.
