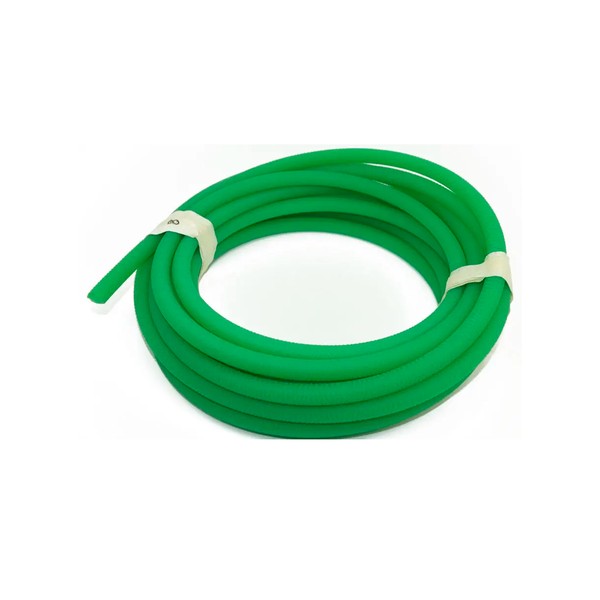

Пасик полиуретановый PR85 D20 мм под заказ

У этой позиции нет готовой длины: размер выходит из чертежа привода тяжёлого конвейера. Сообщите диаметры шкивов и межосевое расстояние, дальше кольцо рассчитывают и сваривают.

Для примера возьмём два шкива диаметром 190 мм и межосевое расстояние 300 мм. Расчётная длина выходит 1197 мм, а готовый гладкий пасик получится от 1101 до 1137 мм.

Остальные позиции 20 мм — в подразделе ряд D20; ход вычислений — в статье порядок расчёта.

Что сообщить при заказе пасика D20 без готовой длины

Данные для расчёта

Мерить длину по старому ремню не стоит: он уже растянулся, и новый получится длиннее нужного. Лучше сообщить диаметры обоих шкивов, межосевое расстояние и описание узла. Шкив для ремня 20 мм не может быть меньше 190 мм (окружность 597 мм), иначе ремень изогнётся слишком круто.

Канавка под заказное кольцо

Канавка под ремень 20 мм имеет радиус 10,5 мм и глубину 14,0 мм. На ведущем шкиве полезна V-образная канавка, а направляющим роликам достаточно полукруглой. Допустимый перекос осей шкивов — не более двух градусов.

Как варят кольцо

Отрезок соединяют встык на разогретой пластине: торцы должны быть прямыми и чистыми, а после стыковки шов держат в зажиме до остывания. Корда в этом исполнении нет, поэтому длину уменьшают на пять–восемь процентов. Подробности — варка кольца.
