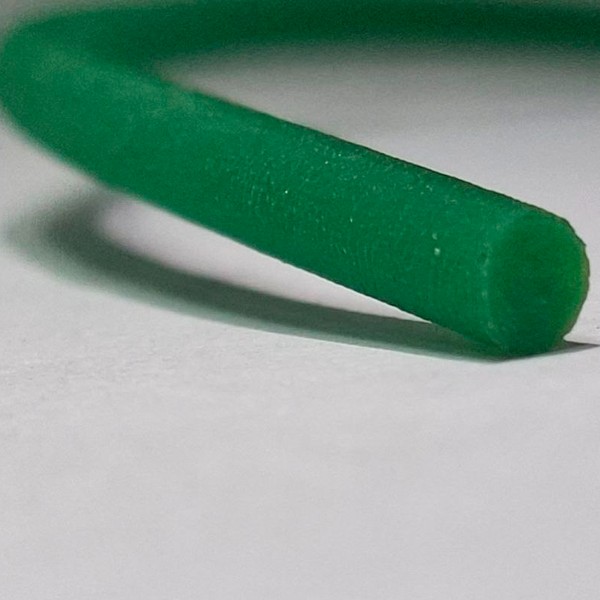

Ремень круглый полиуретановый D4 полнотелый, 400 мм

Длина 400 мм — самая короткая в этой группе D4. Кольцо предназначено для упаковочного оборудования, где шкивы стоят близко друг к другу.

Когда стоят два шкива по 38 мм (окружность 119 мм), межосевое расстояние всего 151–158 мм, а расчётный контур равен 421–435 мм. Кольцо сваривают на 5–8 % короче этого контура.

Кольца подлиннее собраны в разделе D4, а о выборе диаметра шкива читайте в статье минимальный шкив.

Длину этого кольца можно увеличить или уменьшить в пределах ±200 мм: изготовим от 200 до 600 мм вместо 400 мм.

Малый контур: на что смотреть при монтаже кольца 4 × 400

Размеры канавки для ремня 4 мм — радиус 2,1 мм и глубина 2,8 мм. Круглая форма подходит натяжному ролику, а ведущему шкиву больше подойдёт V-образная канавка с лучшим сцеплением; её угол запросите у изготовителя шкивов.

На коротком кольце важна точность длины

На коротком кольце любая ошибка отреза или сварки заметнее. Режьте под 90°, очищайте торцы и не двигайте стык, пока он не остыл. Облой срезайте до установки: иначе ремень будет бить в канавке и быстрее износится. Длину удачного кольца лучше записать.

Почему шкив не должен быть меньше 38 мм

Если изогнуть ремень слишком круто, он начнёт разрушаться изнутри; так нередко выходят из строя новые кольца. Обычно минимальный шкив равен примерно десяти диаметрам ремня — для 4 мм это 38–40 мм. Тесная компоновка этого правила не отменяет: лучше изменить трассу, чем уменьшать шкив.
