Приводные круглые ремни D 4 мм
Начнём с цифры. Для шкивов 40 и 64 мм при оси 220 мм длина контура — около 604 мм, и гладкое кольцо сварят на 556–574 мм. Так за минуту видно, сколько шнура понадобится под ваш привод.
Ремень 4 мм ставят в принтеры, упаковочные машины, пищевые ленты, лёгкие станки и старые магнитофоны. Метраж отрежем, кольцо сварим.
Круглый ремень 4 мм: расчёт, узлы и выбор типа
Где применяют шнур диаметром 4 мм

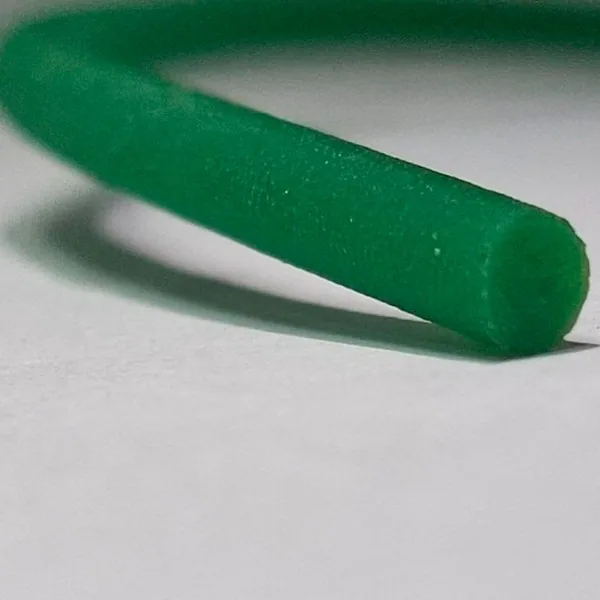

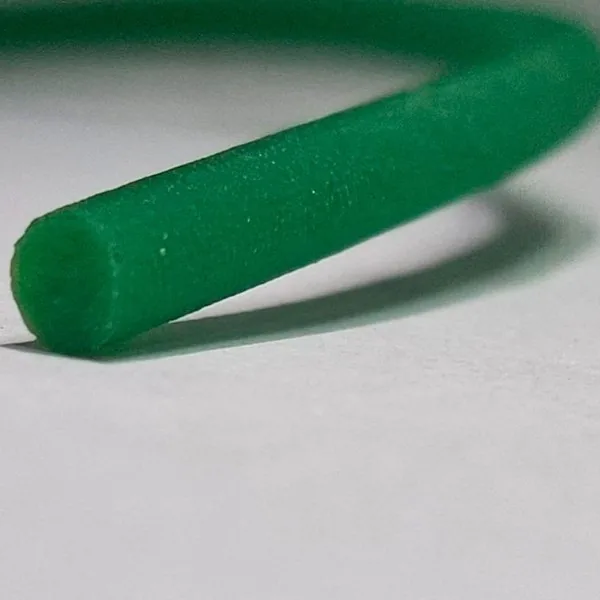

Принтеры, упаковочные линии, пищевые транспортёры, текстильные и полиграфические узлы, небольшие станки. Отдельная ниша — винтажные магнитофоны, где пасик четыре миллиметра часто встречается. Ремень заметно сильнее тонких пасиков, но остаётся гибким, а круглый профиль ложится в канавку любой ориентации. В каталоге под эти задачи размечены D4 × 700 мм (полиграфия), 600 мм (упаковка и средние конвейеры), пустотелый 450 мм (пищевая лента) и кордовое кольцо.
Упаковки и сыпучие продукты везут на гладком кольце — его проще отмывать. На накопительных участках, где изделия упираются друг в друга, лучше шероховатая поверхность: ремень проскальзывает без перегрева. Коэффициент трения такой поверхности около 0,4, и это не дефект, а заложенное свойство; подробнее — в статье о видах поверхности.
Шкив, канавка и предел нагрева
- Малый шкив — 38 мм, обхват по канавке около 119 мм.
- Радиус канавки 2,1 мм, глубина 2,8 мм.
- Длительная температура — не выше +65 °C, иначе упругость падает.
- Пустотелое кольцо 450 мм растягивается не более чем на 32 мм.
Какая ось у каталожных колец D4
Если на обоих валах стоят наименьшие шкивы по 38 мм, кольцо 400 мм вписывается в ось 151–158 мм, 450 мм пустотелое — в 165–181 мм, кордовое 500 мм — в 198–203 мм, 600 мм — в 256–266 мм, а 700 мм — в 309–321 мм. Разные шкивы сдвинут результат, тогда считайте по формуле.
Как быстро поменять кольцо в узле
Полые ремни собирают коннектором за две-три минуты, это удобно, когда вал закрыт кожухом. Проверять натяжение достаточно раз в месяц, мыть — тёплой водой с мылом. Армированное кольцо на длинной трассе почти не садится, поэтому его подтягивают реже. Порядок стыковки — как варят кольцо.
Три жалобы на кольцо 4 мм и их причины
- Ремень провис. Полиуретан необратимо вытягивается, поэтому кольцо и делают короче трассы на 5–8 %; если провис быстро, проверяют натяг при монтаже.
- Ремень оплавлен и глянцевый. Виновата пробуксовка: устраняют её, а не меняют кольцо на такое же.
- Быстро разрушился. Часто причина — шкив меньше 38 мм: шнур перегибается слишком круто.
Соседние размеры для сравнения: у 3 мм шкив от 29 мм, у 5 мм — от 48 мм.
Что сообщить менеджеру
- Диаметр меньшего шкива и расстояние между осями.
- Режим: постоянный привод или ремень меняют регулярно.
- Условия: масло, жир, нагрев, мойка.
- Нужна ли гладкая либо шероховатая поверхность.
Для линий, где изделие касается продукта, отдельно уточните допуск материала под ваш процесс: гладкое кольцо годится для мойки, но требования зависят от производства.
Если 4 мм не хватает по тяге, сравните с ремнём 5 мм или сразу с 8 мм; при меньших шкивах — с тремя миллиметрами. Порядок расчёта — статья о длине, вопросы — на странице контактов.
