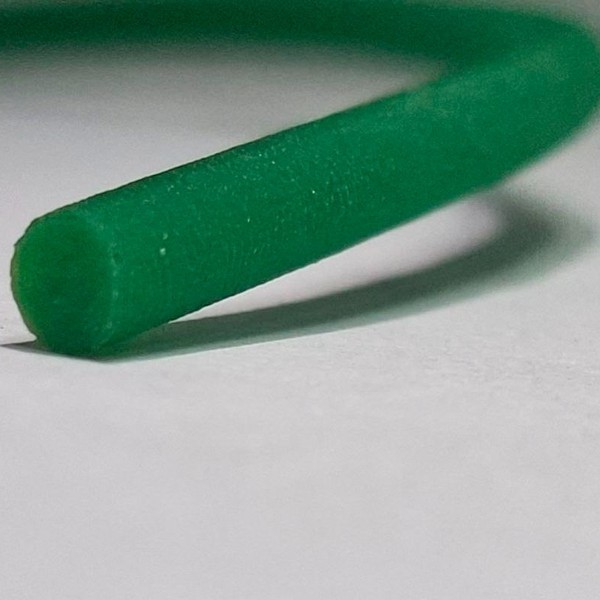

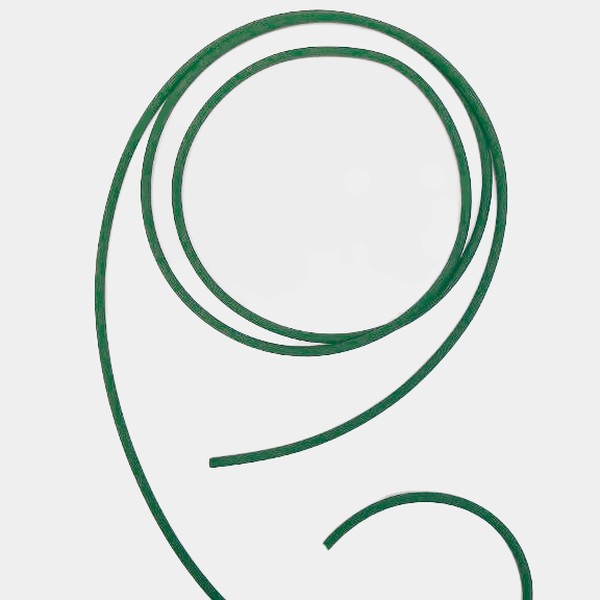

Ремень круглый полиуретановый D4 полнотелый, 700 мм

Гладкое кольцо 4 × 700 мм рассчитано на полиграфическое оборудование. Сплошное сечение из полиуретана PR85 передаёт усилие трением в канавке шкива; внутри нет ни корда, ни полости.

Расчёт удобно вести от шкива 38 мм: его окружность 119 мм. Два таких шкива дают межосевое расстояние 309–321 мм, а под наше кольцо расчётный контур равен 737–761 мм. Сам ремень короче контура на 5–8 % — этот запас и создаёт натяжение.

Другие длины смотрите среди ремней D4, а порядок расчёта разобран в статье формула длины.

Длину этого кольца можно увеличить или уменьшить в пределах ±200 мм: изготовим от 500 до 900 мм вместо 700 мм.

Кольцо 4 × 700 мм: на что обратить внимание при установке

Сварка кольца под шкив 38 мм

Торцы отрезка обрезают без скоса, прогревают до оплавления и стыкуют, затем срезают облой ножом. Перекос даёт стук шва на малом шкиве, поэтому готовое кольцо проверяют руками до установки, а слабый шов лучше переварить. Подробности процесса — в статье сварка кольца.

Когда вместо D4 нужен D5

Для ремня 5 мм шкив берут от 48 мм (окружность 151 мм), а канавка углубляется до 3,5 мм вместо 2,8 мм у D4. Если места под больший шкив нет, оставайтесь на D4; если выросла нагрузка, смотрите D5. Измерьте оба шкива штангенциркулем до заказа, чтобы не покупать лишнего.
