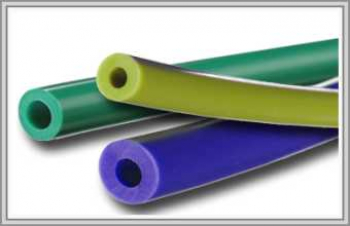

Ремень круглый пустотелый D4, длина 450 мм

Канал внутри ремня нужен там, где кольцо приходится менять быстро: его замыкают коннектором, не разбирая привод. На пищевых конвейерах это удобно. Требуется ли пищевой допуск материала, выясните у менеджера до заказа.

При монтаже пустотелый ремень можно растянуть не более чем на 7 %, то есть максимум на 32 мм при длине 450 мм. Межосевое расстояние двух шкивов 38 мм — 165–181 мм.

О том, как устроено соединение, рассказано в статье про коннекторы, остальные размеры — в подразделе D4.

Если 450 мм не подходит, увеличим или уменьшим длину до 200 мм — получится любое значение от 250 до 650 мм.

Ремень 450 мм с каналом: соединение и предел растяжения

Коннектор или сварка

Барб вводят в канал ремня с обеих сторон, и кольцо замыкается без нагрева. Сварка тоже возможна, если в цехе есть аппарат. Выбор зависит от условий: где нужна замена за несколько минут, ставят коннектор, где ремень работает годами, можно сварить. Предел растяжения — 7 %, то есть 32 мм, и выходить за него при натяжении не стоит.

Пустотелый или полнотелый

Для постоянного привода надёжнее сплошной ремень D4, а пустотелый выгоден при регулярной замене кольца. Шкив в карточке указан от 38 мм, и уменьшать его ради компактности нельзя. Растяжение свыше 7 % вредит ремню, поэтому не пытайтесь компенсировать слишком длинное кольцо натяжителем.

Мойка и нагрев

На пищевом производстве ремень моют часто. Тёплая вода с мылом ремню не вредна, а вот нагрев выше +65 °C надолго снижает упругость. Температуру у привода лучше измерить до подбора, а не после первой жалобы. Масла и жиры полиуретан переносит, хотя масло на роликах снижает сцепление.
