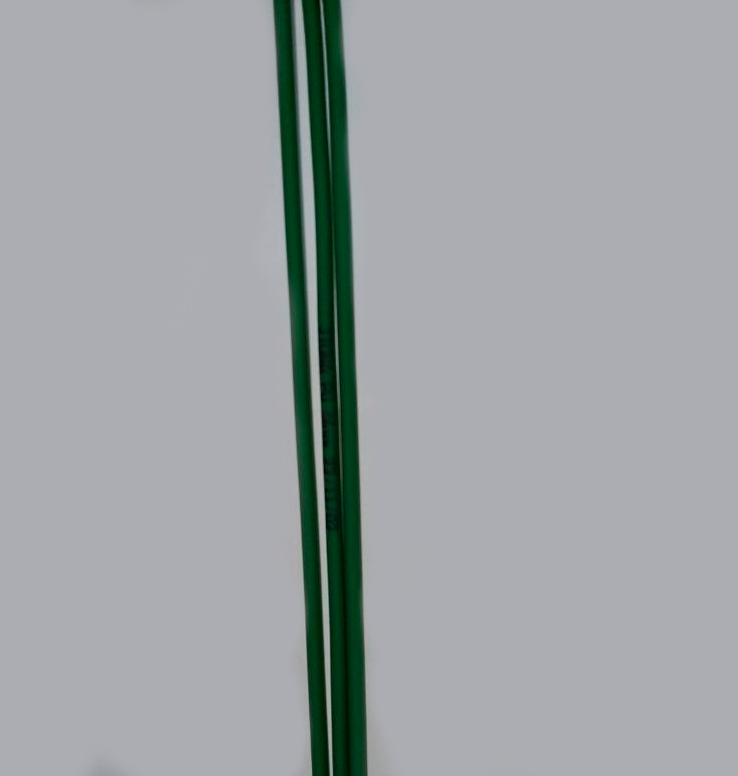

Ремень круглый полиуретановый D4 полнотелый, 600 мм

Кольцо 600 мм стоит в середине ряда D4: оно длиннее кольца 400 мм и короче кольца 700 мм. Основное применение — упаковочные линии и конвейеры средней нагрузки, а пасики такого размера встречаются и в старых магнитофонах.

Для расчёта: контур по шкивам 632–652 мм; если шкивы минимальные, межосевое расстояние выходит 256–266 мм. Гладкий ремень без корда отрезают с расчётом на укорочение 5–8 % после сварки.

Прочие исполнения смотрите среди ремней 4 мм, а как выбрать ремень — в статье выбор ремня.

При заказе размер можно увеличить или уменьшить на ±200 мм от 600 мм; допустимые значения — 400–800 мм.

Кольцо 4 × 600 мм: канавка, шкив и монтаж на конвейере

Для этого ремня канавку делают радиусом 2,1 мм при глубине 2,8 мм. Окружность минимального шкива 119 мм; шкив меньше 38 мм для полнотелого ремня слишком мал.

Что проверить до заказа

Штангенциркулем измерьте меньший шкив и его канавку: ремень должен сидеть в ней, не выступая слишком высоко и не упираясь в дно. Проверьте соосность валов и подшипники: проскальзывание чаще вызвано ими, а не ремнём. Нагрев выше +65 °C снижает упругость задолго до разрушения ремня, так что температуру у привода лучше замерить заранее.

Магнитофон или конвейер

В аудиотехнике пасик передаёт небольшое усилие, на конвейере — постоянную нагрузку, поэтому при заказе назовите узел и режим работы. Гладкая поверхность легко отмывается, а натяжение стоит проверять раз в месяц, не дожидаясь пробуксовки. О ремнях для деки — в статье пасики для магнитофонов.
