Приводные круглые ремни D 8 мм
Переход с 6 на 8 мм означает шкив 76 вместо 57 мм и канавку радиусом 4,2 вместо 3,15 мм. Взамен вы получаете шнур для средних и умеренно тяжёлых нагрузок, который дольше держит длину.
Кольца 8 мм делаем любой длины, есть метраж и ремни с замком для рекуператоров.
Ремень 8 мм: что меняется после шести миллиметров
Рольганги, станки и рекуператоры

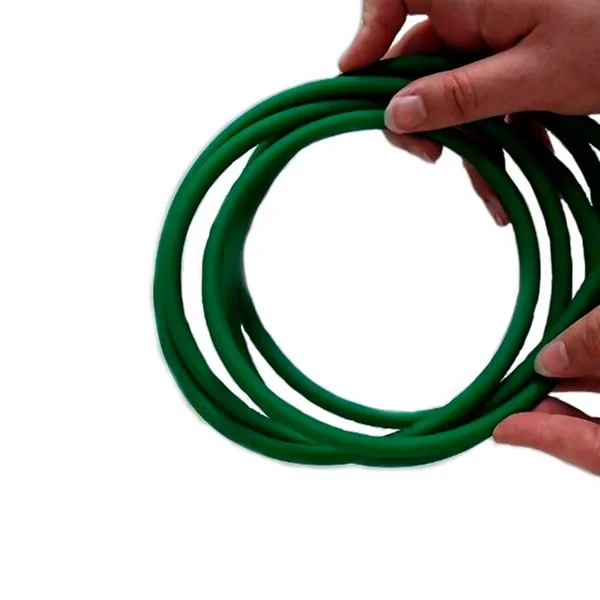

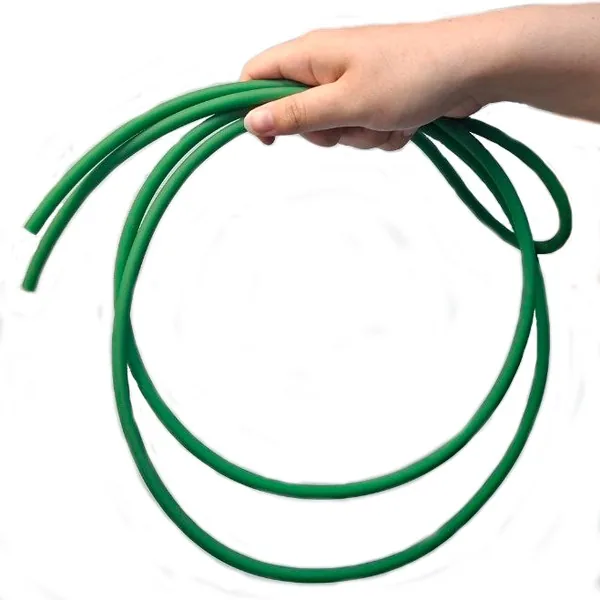

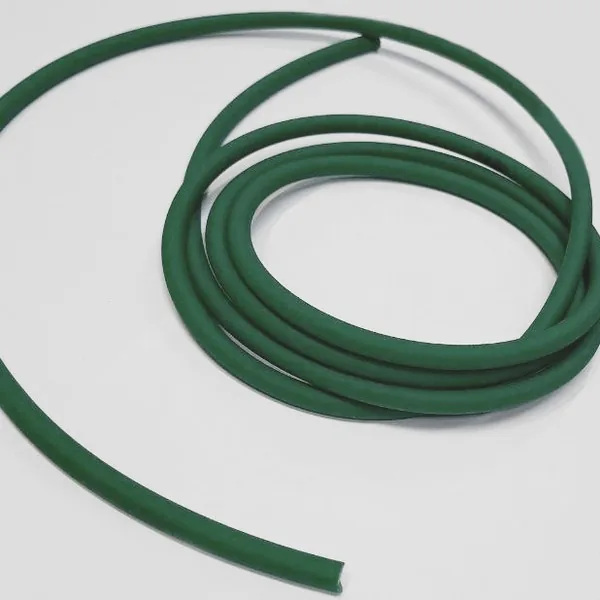

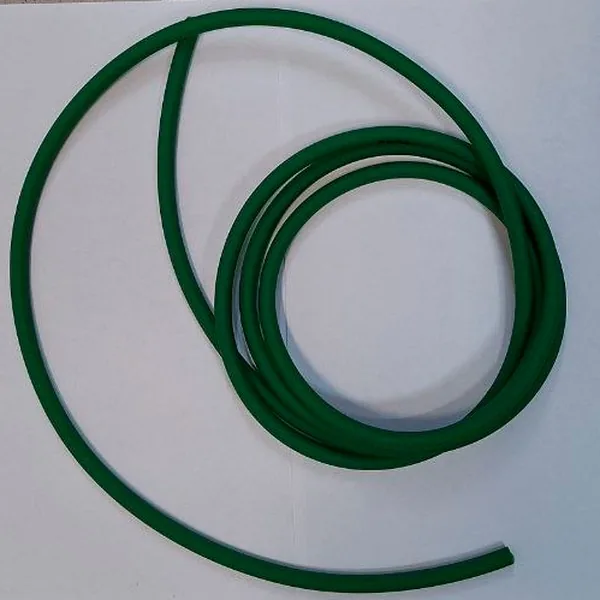

На рольгангах ремень передаёт движение с приводного вала на ролики и выдерживает длительную работу. В деревообработке ценят тихий ход и стойкость к пыли. На трассах с несколькими роликами удобен круглый профиль: канавка принимает его в любой ориентации. В каталоге это D8 × 600 мм и 1000 мм для станков и лент, 700 мм для полиграфии, кордовый 750 мм для пищевых лент. Есть также пасик под заказ и ремень для рекуператора.
Когда пустотелый не подходит
Полый D8 × 650 мм растягивается не более чем на 46 мм и удобен для быстрой замены. Но в сильно нагруженном узле предпочтительнее сварной полнотелый; на длинной трассе — кордовый, он не вытягивается и не требует частой подтяжки. Про коннекторы — о пустотелых ремнях.
Шкив и канавка под шнур 8 мм
- Малый шкив 76 мм, обхват около 239 мм.
- Канавка: радиус 4,2 мм, глубина 5,6 мм.
- Длительная температура — не выше +65 °C.
Канавка на ведущем и на направляющем шкиве
Полукруглая канавка почти не трёт ремень: её ставят на направляющие и натяжные ролики. На ведущем шкиве сцепление выше в V-образной канавке, где ремень зажат стенками. Точный угол V для круглых ремней в открытых источниках не указан, поэтому его уточняют у изготовителя шкивов.
Твёрдость и размер шкива
Стандарт — 85 Shore A, по запросу от 75 до 95. Чем твёрже сорт, тем крупнее должен быть шкив: у очень твёрдого, около 98 ShA, это 12–15 диаметров, то есть 96–120 мм для D8. Полый ремень допускает меньше — 7–8 диаметров. Кордовому шнуру шкив нужен больше, чем безкордовому того же сечения. Ориентиры по твёрдости — в отдельной статье.
Длина кольца D8
Шкивы 80 и 120 мм, ось 420 мм
Контур — около 1155 мм. Гладкое кольцо без корда варят на 1063–1097 мм, кордовое на 1097–1120 мм. Как считать самим — про длину кольца.
Сколько осей закрывают каталожные размеры
При двух шкивах по 76 мм кольцо 600 мм подходит для оси 196–207 мм, пустотелое 650 мм — для 206–228 мм, 700 мм — для 249–261 мм, кордовое 750 мм — для 267–275 мм, метровое — для 407–424 мм. Если ваша ось вне этих диапазонов, кольцо варят под заказ.
Заказ, уход и соседние диаметры
При заказе назовите среду: масла, жир, нагрев. Для пищевых линий укажите допуск, который требует ваше производство. Уход несложен: тёплая вода с мылом, осмотр, проверка натяжения — ремень работает до двух лет. Стационарному приводу с постоянной длиной подходит сварной полнотелый вариант, а тому, что часто переставляют, — пустотелый. Виды поверхности — гладкий или шероховатый.
Для тяжёлых условий рассмотрите 10 мм и 20 мм, для лёгких — 6 мм. Вопросы можно задать через контакты.
