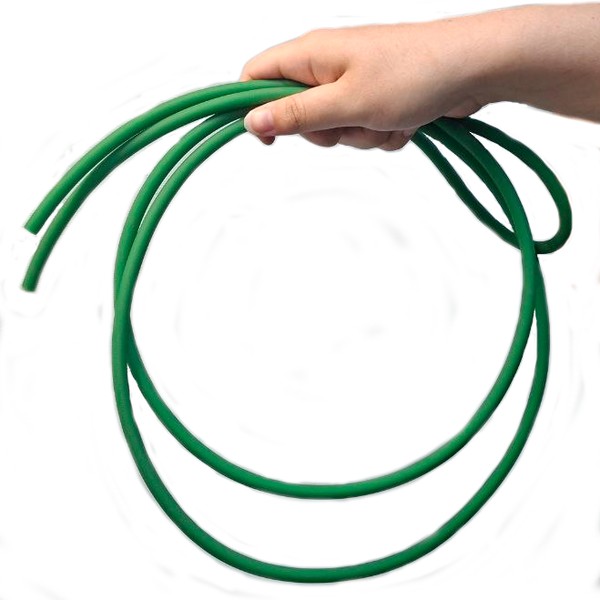

Ремень роторного рекуператора круглый D8 мм

Ремень с замком проще всего надеть на ротор рекуператора, не разбирая узел, поэтому длина в карточке не задана: её определяет ваша установка.

Расчётный пример: минимальные шкивы 76 мм, расстояние между их осями 300 мм; контур получается 839 мм, итоговое гладкое кольцо — 772–797 мм. Вычисления — в статье как считать длину, об установках — ремень рекуператора, прочие размеры — другие D8.

Что известно о ремне 8 мм для рекуператора

Данные для заказа

Для заказа нужны длина готового кольца, тип замка и температура воздуха у ротора (длительный предел ремня — +65 °C); если длины нет, сообщите диаметры шкивов и расстояние между их осями. Чем точнее данные, тем меньше подгонки при монтаже. Снятый ремень как образец не годится: он вытянут, а по фактическим шкивам длину можно подобрать точнее.

Замок и натяг

Благодаря замку кольцо собирают на месте. В примере кольцо на 5–8 % меньше расчётного контура: эта разница и создаёт натяг. Окружность нижнего по размеру шкива — 239 мм; канавка — глубиной 5,6 мм и радиусом 4,2 мм, сверьте её со шкивом установки.
