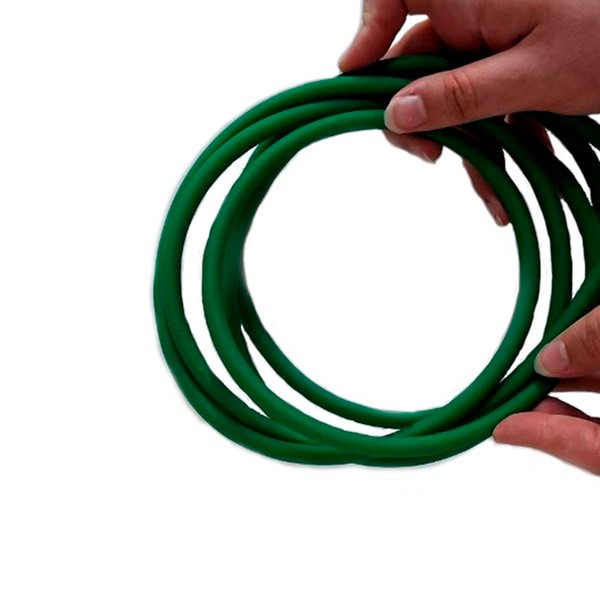

Ремень круглый полиуретановый D8 полнотелый, 1000 мм

Кольцо ровно в метр из ремня 8 мм ставят на станках по дереву и на конвейерах. Чтобы оно село с натягом, длина контура по шкивам должна быть 1053–1087 мм. На минимальных шкивах 76 мм это межосевое расстояние 407–424 мм.

Шкивы для такого ремня берут от 76 мм. Другие размеры — полный D8; про конвейеры — рольганги и конвейеры.

Допуск на размер под заказ — ±200 мм: возьмите за основу 1000 мм и назовите нужную длину в диапазоне 800–1200 мм.

Кольцо 1000 мм из полнотелого 8 мм: длинная трасса

Длинная трасса и вытяжка

Растяжение полиуретана необратимо, и на метровом кольце оно заметнее. Поэтому расчётную длину кольца сокращают на 5–8 %. Если подтяжка нужна каждую неделю, причину ищут в статье вытяжка ремня или переходят на кордовое исполнение. Канавке шкива нужны радиус 4,2 мм и глубина 5,6 мм.

Шов и шкивы

Кольцо сваривают встык, срезают облой и зачищают шов, а перед установкой проверяют его руками. Наименьший шкив — 76 мм, его окружность равна 239 мм; меньше нельзя, иначе ремень перегнётся и быстро разрушится. Масло на шкивах вызывает проскальзывание, поэтому канавки держат чистыми. Постоянная температура выше +65 °C для полиуретана недопустима.

Ремень 8 мм вместо 6 мм

Ремень 6 мм допускает шкивы и по 57 мм, но на метровой трассе тонкий ремень вытягивается заметнее. D8 выбирают там, где узел рассчитан на шкивы 76 мм и больше, а нагрузка средняя. Если шкивы на станке меньше, лучше вернуться к меньшему диаметру, чем ставить D8 насильно: он перегнётся слишком круто.
