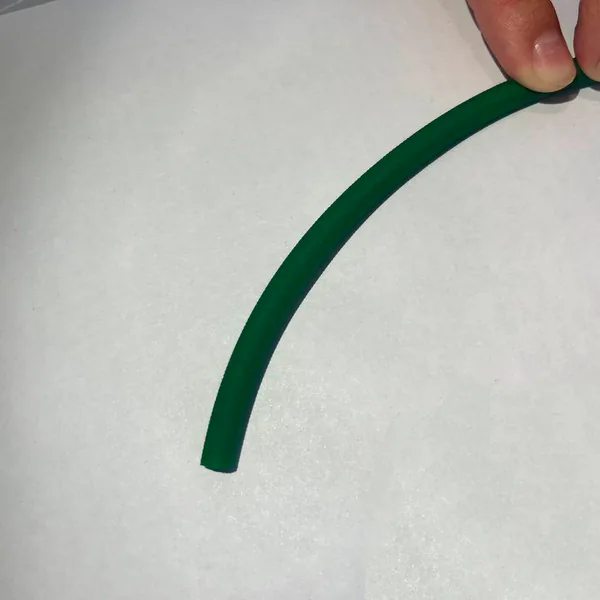

Приводные круглые ремни D 6 мм
Шесть миллиметров — один из диаметров, на которых вращают ротор рекуператора. Ремень поставляют с ниппельным замком, поэтому его надевают, не снимая узел.
Помимо рекуператоров, шнур 6 мм работает на пищевых и упаковочных лентах, в текстильных и полиграфических машинах и в аудиотехнике высокого класса.
Круглый ремень 6 мм: рекуператор, лента, полиграфия
Ротор рекуператора и другие узлы D6

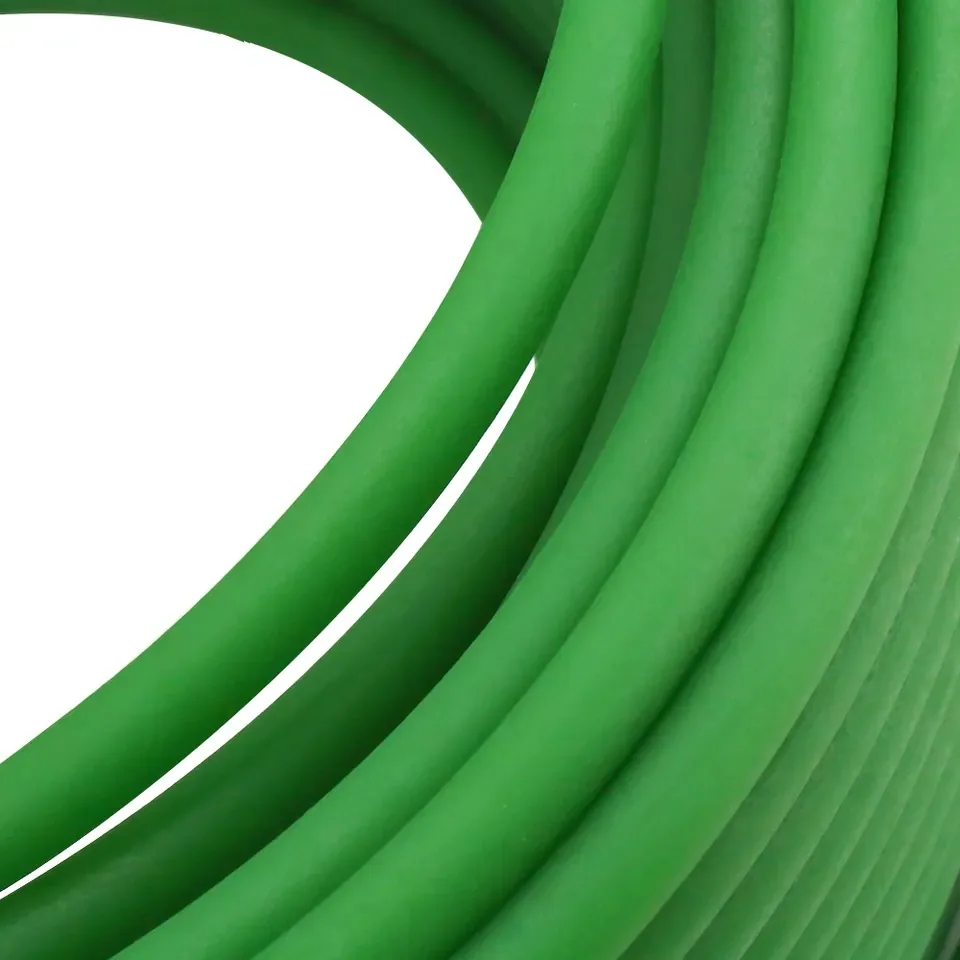

Для ротора есть отдельная карточка — ремень для рекуператора, длина под заказ. При двух шкивах по 57 мм и оси 300 мм расчётная длина 779 мм, а готовое гладкое кольцо получается 717–740 мм. Кольцо надевают на ротор теплообменника без разборки узла: концы соединяют замком, а длину закладывают заранее. Тип замка и длину нужно указать при заказе; см. статью о рекуператорах.
Другие карточки диаметра:
- D6 × 600 мм — упаковка;
- 650 мм шероховатый — полиграфия и текстиль;
- 700 мм гладкий — пищевые ленты и упаковка;
- пустотелый 650 мм — текстильные машины, растяжение не более 46 мм;
- кордовый 760 мм — пищевые ленты.
Пищевая линия, печатная машина, аудиотехника
На пищевой ленте берут гладкое кольцо: его легко мыть, и оно не оставляет следов на продукте; допуск материала под ваше производство уточняйте отдельно. В печатной машине шероховатый шнур цепляет кромку листа, а если бумага встала, безопасно проскальзывает вместо того, чтобы греться. Ниппельный замок на рекуператорном ремне избавляет от разборки ротора.
В аудиотехнике шестимиллиметровые пасики попадаются в высококлассных магнитофонах; там сверяют размер по старому образцу и считают длину заново.
Шкив 57 мм и канавка 3,15 мм
Обхват малого шкива — около 179 мм, радиус канавки 3,15 мм, глубина 4,2 мм. Против пасика 5 мм шкив крупнее на 9 мм: 57 вместо 48. Температура длительной работы — до +65 °C. Шесть миллиметров замыкают группу лёгких размеров: шнур прочнее, чем 4–5 мм, при этом гибкость сохраняется.
Проверка шкива перед заказом
- Посадка канавки по диаметру — в пределах ±0,1 мм.
- Шероховатость канавки — Ra 0,8–1,6 мкм.
- Буртик — 0,3–0,5 мм над кромкой.
- Перекос осей — до 2°.
Пример длины: шкивы 60 и 96 мм, ось 320 мм
Контур — около 886 мм. Гладкий безкордовый ремень сваривают на 815–842 мм, армированный — на 842–859 мм. Общую формулу мы не повторяем, она в статье по расчёту длины.
Оси для каталожных колец при шкивах 57 мм
Кольцо 600 мм ложится на ось 226–237 мм, шероховатое 650 мм — на 253–264 мм, пустотелое 650 мм — на 235–258 мм, гладкое 700 мм — на 279–291 мм, кордовое 760 мм — на 302–310 мм. Так можно сразу отсеять размеры, которые вашему станку не подходят.
Что указать, заказывая D6
- Для рекуператора — длину кольца и тип замка.
- Для листовых материалов — шероховатую поверхность, для продукта — гладкую.
- Диаметр наименьшего шкива и ось.
- Есть ли на линии мойка: гладкое кольцо отмывается легко.
- Нагрев рядом с узлом: длительно выше +65 °C ремень не тянет.
При правильном уходе шнур служит до полутора-двух лет. О твёрдости и цвете — статья о Шоре. Нужна тяга больше — присмотритесь к 8 мм, меньше — к 5 мм. Соединение описано здесь, запросы принимаем по контактам.
