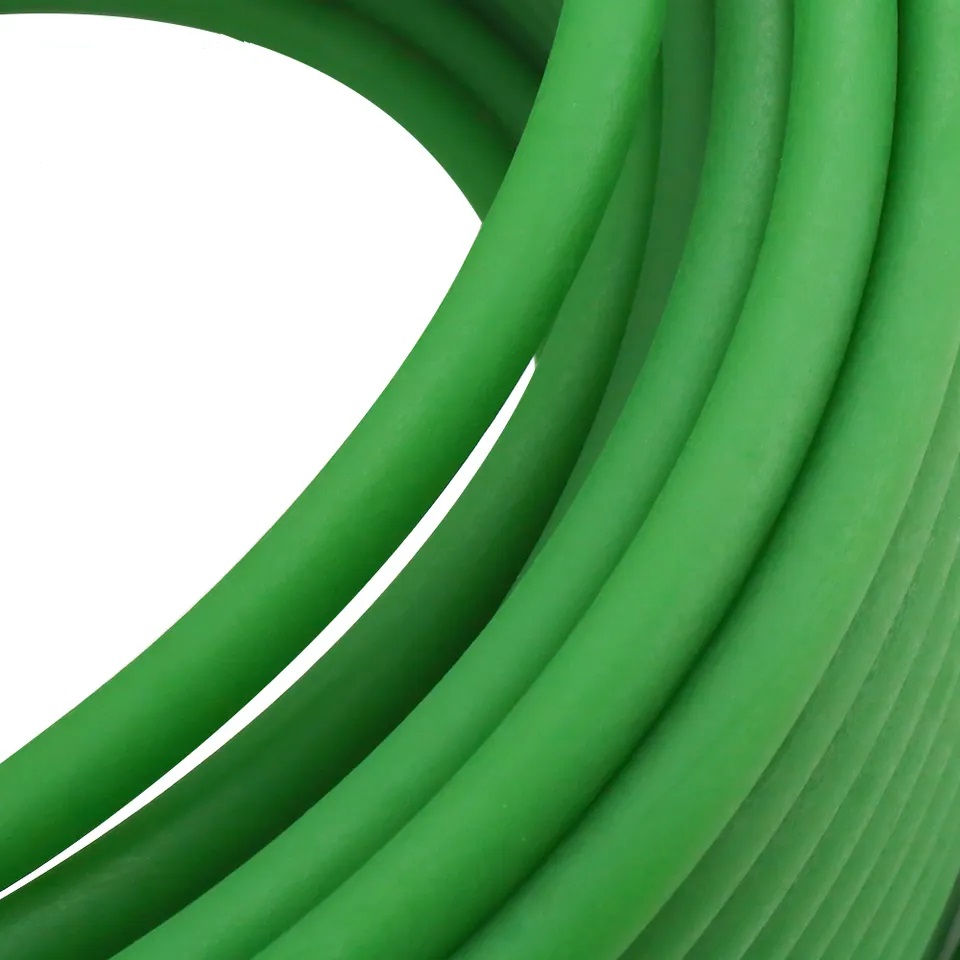

Ремень роторного рекуператора круглый D6 мм

Стандартной длины у позиции нет: ротор теплообменника и шкив мотора у каждой установки свои. Пример расчёта: шкивы 57 мм, межосевое расстояние 300 мм — расчётная длина контура 779 мм. Гладкое сварное кольцо для такой трассы будет 717–740 мм.

Замерьте длину окружности ротора и путь до шкива двигателя; подробности — ремень для рекуператора. Другие размеры — ремни 6 мм.

Ремень D6 для рекуператора: замеры перед заказом

Замок или сварка

Ремень поставляется соединяемым: замок позволяет надеть его на ротор без разборки узла. При желании концы можно сварить, прогрев их до 240–260 °C. Полиуретан PR85 устойчив к маслам и влаге; постоянная температура — не выше +65 °C. Вытяжку закладывают в длину заранее, потому что растяжение необратимо.

Что мерить на установке

Нужны длина окружности ротора, диаметр шкива мотора и межосевое расстояние. Шкив диаметром менее 57 мм не подойдёт: ремень перегнётся слишком круто. Канавка шкива имеет радиус 3,15 мм при глубине 4,2 мм. Если на роторе уже стоит ремень, длину по нему не берите: он вытянут. Регламент ухода: обслуживание ремней.

Расчёт длины под ваш узел

Формула та же, что в примере: полусумму диаметров шкивов умножают на π, прибавляют удвоенное межосевое расстояние и поправку на разницу диаметров, делённую на учетверённое межосевое расстояние. Затем вычитают натяг. Расчёт стоит выполнить дважды по разным замерам: ошибка в диаметре шкива искажает длину на несколько миллиметров.
