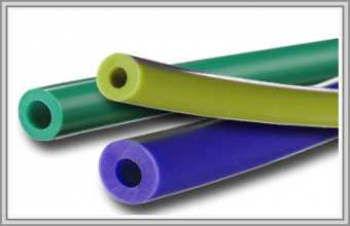

Ремень круглый пустотелый D6, длина 650 мм

У пустотелого ремня по оси идёт канал, поэтому кольцо замыкают коннектором с барбом или сваркой. На текстильной машине это позволяет заменить ремень, не разбирая узел. Растяжение допускается не более 7 %: кольцо 650 мм удлинится максимум на 46 мм. Шкивам 57 мм соответствует межосевое расстояние 235–258 мм.

Здесь — весь ряд D6, а о замках и барбах — статья пустотелые и коннекторы.

При заказе размер можно увеличить или уменьшить на ±200 мм от 650 мм; допустимые значения — 450–850 мм.

Полое кольцо 6 мм, 650 мм: монтаж барба

Канал — единственное отличие от полнотелого ремня того же диаметра, но от него зависят способ соединения, предел растяжения и допуск на шкив. Наименьший шкив — 57 мм (окружность 179 мм); глубина канавки 4,2 мм, её радиус 3,15 мм.

Соединение на машине

Барб вводят в полость с обоих концов кольца и стягивают его: металл держит стенки изнутри. Растяжение выше 7 % недопустимо — полиуретан не возвращается в прежнюю длину. На шкиве мельче 57 мм барб может прорезать стенку. Без металла можно обойтись: ровно срезанные торцы сплавляют, нагрев их до 240–260 °C.

Полый ремень или полнотелый

Полый ремень мягче огибает малые ролики, а замена занимает минуты — это важно, когда машина стоит. Если нужна большая тяга или трасса длинная, сравните с ремнём с кордом или полнотелым исполнением. Отрасль в целом описана здесь: текстиль и стекло. Готовое соединение перед пуском проверьте руками и прокрутите привод без нагрузки.
