Приводные круглые ремни D 5 мм
Сечение 5 мм даёт запас тяги для упаковочных линий и текстильных машин, но остаётся гибким на шкивах от 48 мм. Производим кольца из полиуретана под ваш размер, метраж и партии любого объёма.
Ниже — как выбрать между полнотелым, пустотелым и кордовым исполнением и как посчитать длину для своих шкивов.
Пятимиллиметровый ремень: три исполнения для одной трассы
Полнотелое, пустотелое или с кордом
| Исполнение | Стык | Особенность |
|---|---|---|
| Полнотелое | сварка встык | убавка длины 5–8 % |
| Пустотелое | коннектор или сварка | растяжение до 7 % |
| С кордом | сварка оболочки | убавка 3–5 %, длина почти не растёт |
Кордовое кольцо берут для длинных трасс, где обычный полиуретан постепенно вытягивается. Пустотелое ценят за короткую остановку при замене: пасик меняют, не разбирая узел. Подробности — в разборе ремень с кордом.
Какие машины ставят на 5 мм
- Полиграфия — D5 × 500 мм.
- Упаковка и средние конвейеры — кольцо 700 мм, пустотелый 850 мм (прибавка до 60 мм).
- Текстиль — D5, 800 мм.
- Пищевая лента — кордовый 550 мм.
- Профессиональные кассетные деки и небольшие станки.
Для длинных трасс и упаковочных линий первым выбором служит кордовое кольцо, для коротких трасс с редкой заменой — сварное полнотелое. Так ремень не вытягивается, а простой при замене остаётся минимальным.
Гигиена, печать и твёрдость
В упаковочных и пищевых цехах гладкое кольцо быстро отмывается и не собирает загрязнения. На печатных машинах решает ровный тихий ход. Базовый сорт — около 85 Shore A; от 75 до 95 делают по запросу, и от твёрдости зависит, как ремень тянется и как держит нагрузку. Цвет зависит от партии; о сортах — в статье о твёрдости ремня.
Шкивы и длина кольца
Канавка под 5 мм
Меньший шкив — 48 мм, окружность около 151 мм; канавка с радиусом 2,62 мм и глубиной 3,5 мм.
Числа для шкивов 50 и 80 мм, оси 250 мм
Длина контура — около 705 мм. Кольцо без корда сваривают короче: 649–670 мм, с кордом — 670–684 мм. Выше +65 °C при длительной работе ремень не держит упругость. Формулы — в статье расчёт кольца.
Каталожные кольца и оси для шкивов 48 мм
| Кольцо D5 | Межосевое расстояние |
|---|---|

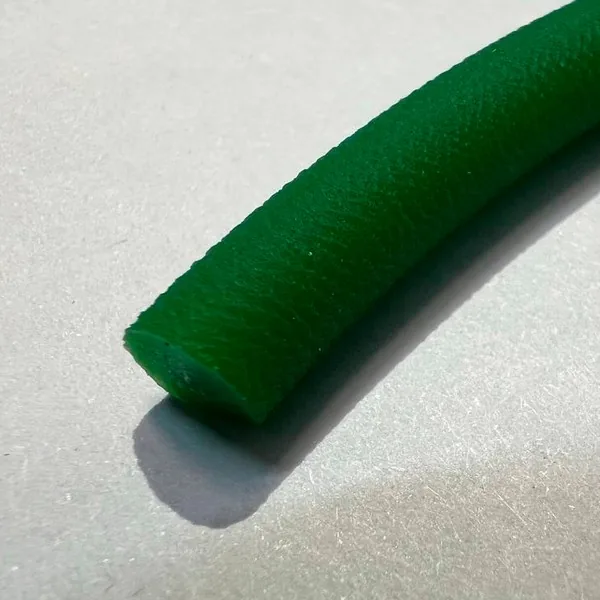

| 500 мм, полнотелое | 188–196 мм |
| 550 мм, с кордом | 208–214 мм |
| 700 мм, полнотелое | 293–305 мм |

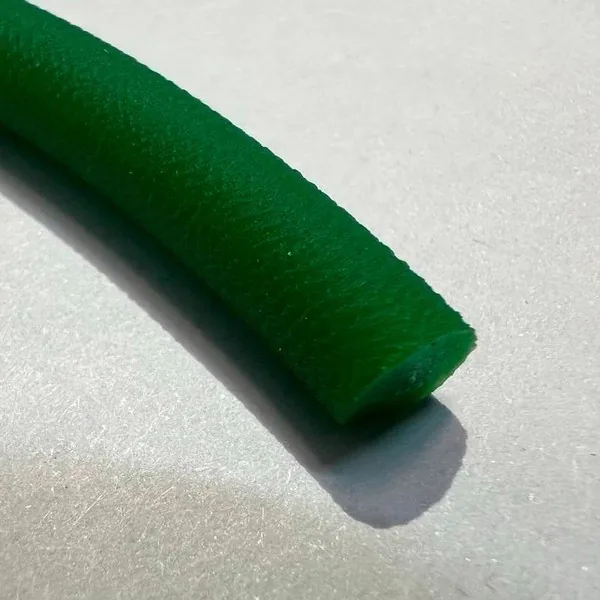

| 800 мм, полнотелое | 346–359 мм |
| 850 мм, пустотелое | 350–379 мм |
Цифры даны для пары наименьших шкивов. У пустотелого кольца диапазон шире: оно допускает прибавку длины до 60 мм, поэтому ось можно менять в пределах 350–379 мм. У полнотелых такого запаса нет — их длина рассчитана под точную трассу.
Замена старого ремня: как не ошибиться с длиной
Диаметр измеряйте штангенциркулем по неизношенному участку. А вот длину по старому кольцу мерить не стоит: оно уже вытянуто, и «такое же» окажется длинным, без натяга. Надёжнее считать по шкивам и уменьшать результат на процент натяжения — этим числом и сваривается кольцо.
В ежедневной эксплуатации хватает мойки тёплой водой раз в неделю и контроля натяжения раз в месяц — тогда срок службы доходит до полутора-двух лет. Тяга слабее нужной? Смотрите 6 мм и ремни 8 мм. О шероховатости — гладкая или шероховатая. Задать вопрос.
