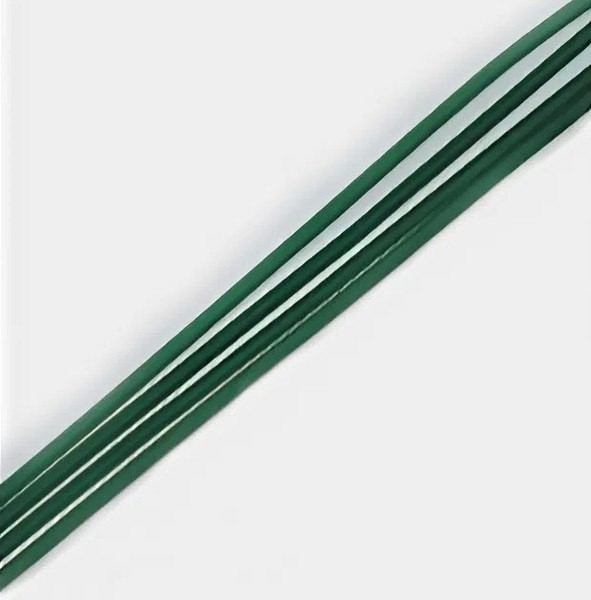

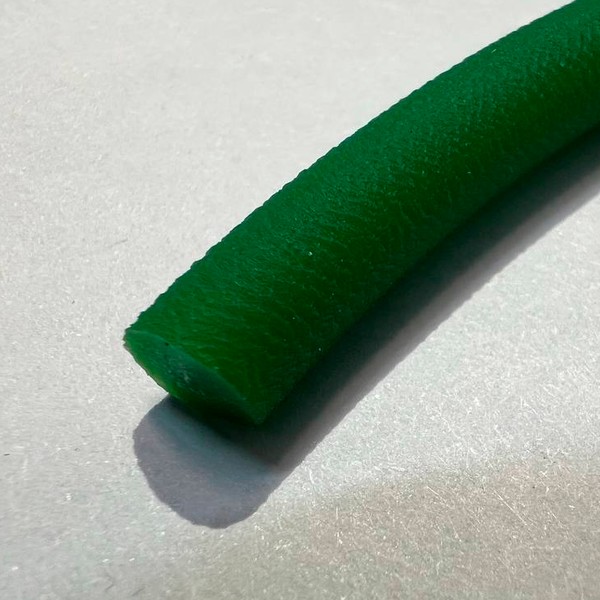

Ремень круглый полиуретановый D5 полнотелый, 700 мм

Кольцо 5 × 700 мм используют в разных узлах: на упаковочных линиях, на конвейерах средней нагрузки, а также в магнитофонах и кассетных деках.

Расчётный контур по шкивам составляет 737–761 мм, межосевое расстояние двух шкивов по 48 мм — 293–305 мм. Ремень гладкий, без корда, поэтому кольцо после сварки делают на 5–8 % короче этого контура.

Другие длины — среди ремней D5, про сварку — в статье как сваривают.

Готовое кольцо 700 мм можно заказать и другой длины в окне ±200 мм: 500–900 мм.

Ремень D5 700 мм: замеры до заказа

Канавку под ремень 5 мм точат по радиусу 2,62 мм, её глубина — 3,5 мм; окружность минимального шкива — 151 мм.

Конвейер или дека

Линия нагружает ремень постоянно, дека передаёт небольшое усилие, но требует ровного хода. Для линии важнее шкив и натяжение, для деки — точная длина. Скажите менеджеру, какая у вас задача, и он уточнит остальное. Если рядом есть источники тепла, помните о пределе +65 °C: выше него полиуретан слабеет, и ремень уже не тянет, хотя внешне остаётся целым.

Не измеряйте длину по старому ремню

Измерять длину по изношенному ремню не стоит: он вытянулся, и новое кольцо такой же длины повиснет без натяга. Лучше посчитать длину по диаметрам шкивов и межосевому расстоянию и сравнить результат с данными карточки. И проверьте шкивы: диаметр меньше 48 мм гнёт ремень слишком круто и сокращает срок его службы. Порядок расчёта — в статье расчёт по шкивам.
