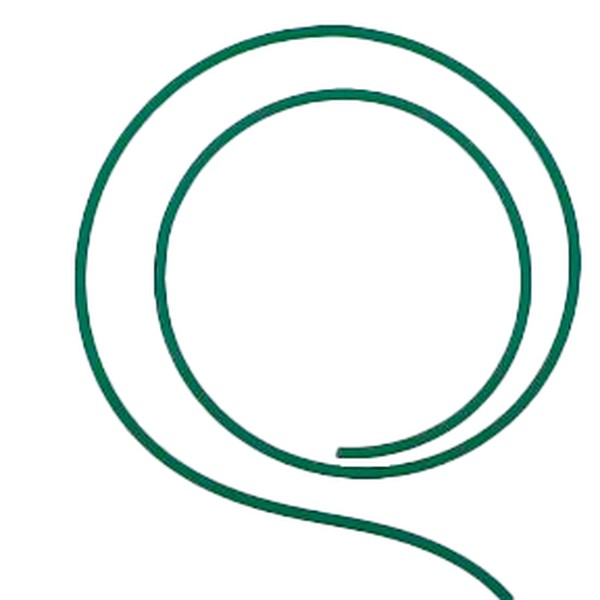

Ремень круглый полиуретановый D5 полнотелый, 500 мм

Сечение 5 мм выбирают вместо D4, когда полиграфической машине нужен запас по тяге. Кольцо 500 мм сплошное, гладкое, без корда.

Для расчёта: минимальный шкив 48 мм, его окружность 151 мм. Межосевое расстояние двух таких шкивов — 188–196 мм, расчётный контур — 526–543 мм; гладкий безкордовый ремень при этом делают короче на 5–8 %.

Остальные длины смотрите в каталоге D5, особенности отрасли — в статье полиграфия и почта.

Карточка задаёт ориентир 500 мм, а фактическую длину подстроим по вашему приводу: диапазон 300–700 мм, то есть ±200 мм.

Кольцо 5 × 500 мм: канавка и шкив в узле

Полиграфия: что уточнить у заказчика

Скажите, есть ли на роликах масляная плёнка и не нагревается ли узел. Масло полиуретан переносит, а постоянная работа выше +65 °C ему вредит. Назовите диаметр меньшего шкива: по нему проверяют, можно ли ставить ремень, и только потом уточняют длину кольца по контуру. Так менеджер быстрее подберёт исполнение.

D4 или D5

Ремню 4 мм достаточно шкива 38 мм с канавкой радиусом 2,1 мм и глубиной 2,8 мм; ремню 5 мм нужен шкив 48 мм и канавка радиусом 2,62 мм. Если шкивы уже установлены, сравните их канавки с этими значениями до заказа. Менять шкив придётся, если размеры не совпадают, — заменить ремень проще.
