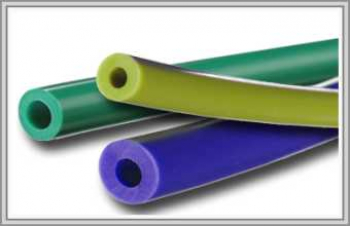

Ремень круглый пустотелый D5, длина 850 мм

Канал внутри ремня позволяет замкнуть кольцо коннектором прямо на станке, без нагревателя и кондуктора. На упаковочной линии, где простой обходится дорого, это главный довод в пользу пустотелого исполнения.

Допустимое растяжение — до 7 %, то есть на длине 850 мм прибавка достигает 60 мм. Для шкивов по 48 мм межосевое расстояние укладывается в 350–379 мм.

О соединении — в статье пустотелый ремень, другие размеры — в подразделе D5.

Размер в названии — базовый; отклоняться от него можно на ±200 мм, то есть заказывать 650–1050 мм.

Кольцо 850 мм с каналом: коннектор, сварка и растяжение

Как замкнуть кольцо

Барб вставляют в оба конца канала, нагрев не требуется. Сварку выбирают, когда есть аппарат и время. Прибавку 60 мм считайте предельной, а не рабочей: ремень, растянутый до предела, ресурс не сохранит. Перед монтажом проверьте, что канал чистый, а торцы отрезаны ровно.

Когда лучше полнотелый ремень

Когда ремень работает годами без замены, надёжнее сплошной D5. Пустотелый оправдан там, где кольцо снимают и переставляют или где ремонт должен занять минуты. На шкиве 48 мм оба исполнения делят одну канавку: R 2,62 мм при глубине 3,5 мм. Выбор зависит от частоты замены и наличия сварочного аппарата.

Что сообщить менеджеру при заказе

Сообщите температуру у привода, наличие масла и способ мойки линии. Ремень рассчитан на работу при +65 °C и ниже, а выше этого порога упругость быстро падает. Правила ухода — в статье обслуживание ремней. Тогда менеджер сразу проверит, подходит ли пустотелое исполнение вашему узлу, и заказ не придётся переделывать после монтажа.
