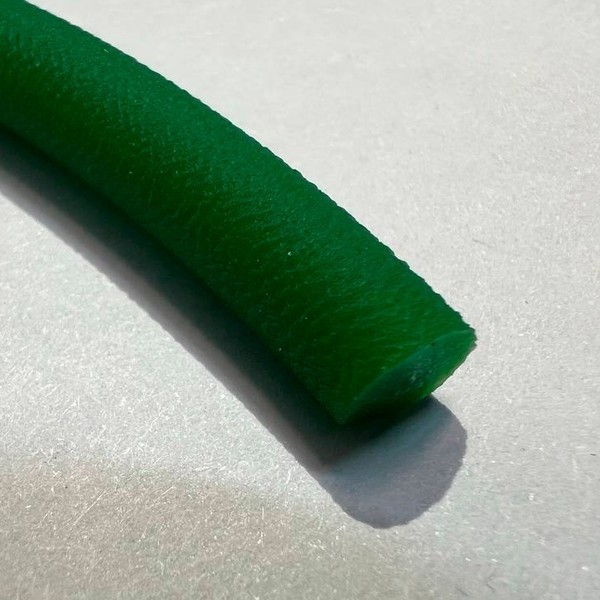

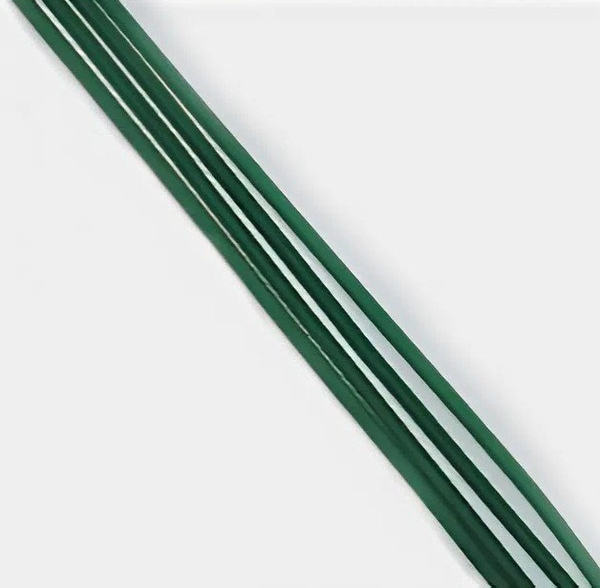

Ремень круглый полиуретановый D5 полнотелый, 800 мм

В текстильных машинах пасики работают на приводах роликов, веретён и намотчиков. Здесь — гладкое кольцо 5 × 800 мм без корда, для более длинных трасс, чем у колец 500 и 700 мм.

Расчётный контур под него — 842–870 мм. Шкивы по 48 мм (окружность 151 мм) дают межосевое расстояние 346–359 мм. Готовое кольцо на 5–8 % короче расчётного контура.

Обзор по отрасли — в статье текстиль и стекло, полный набор длин D5 — в разделе D5.

Под ваш привод увеличим или уменьшим размер: кольцо от 600 до 1000 мм, отклонение от 800 мм не больше 200 мм.

Кольцо 800 мм на текстильном приводе: вытяжка и подтяжка

Канавка шкива под этот ремень — радиус 2,62 мм и глубина 3,5 мм; оси шкивов должны стоять без перекоса.

Вытяжка на длинной трассе

Удлинение полиуретана необратимо: ремень, растянутый на 10 %, возвращается назад лишь на малую долю. Поэтому запас закладывают заранее, а жалобу «за месяц вытянулся» разбирают по монтажу, а не по замене. Проверьте натяжение при установке и соосность валов, чтобы отделить естественную усадку от ошибки монтажа. Причины перечислены в статье почему вытягивается.

Если подтяжка неудобна

На длинных трассах, где ремень приходится часто подтягивать, берут кордовое исполнение: оно почти не растягивается со временем. Цена — более слабый стык и больший минимальный шкив. Для полнотелого кольца 800 мм достаточно шкива 48 мм; масло и шум в цехе ему не мешают. Заранее скажите менеджеру, как часто планируете подтяжку.
