Плоские ремни с полиамидным сердечником 3 мм
Полиамидный ремень 3 мм EF T3 — самая сильная модель серии EF: в работе он несёт до 15 Н/мм — больше любой другой ленты серии. Его выбирают для тяжело нагруженных приводов и деревообработки, но с условием — шкив не меньше 150 мм. В разделе пять готовых колец, от самого короткого на 710 мм до двухметрового; прочие размеры делаем по заказу.
EF T3 толщиной 3 мм: когда нужен толстый ремень и какой поставить шкив
Толщина против ширины
Передать одну мощность можно двумя путями: широким тонким ремнём или узким толстым. Тонкий выигрывает на маленьких шкивах и больших скоростях, толстый лучше держит удары и абразивный износ. Поэтому EF T3 ставят там, где шкивы крупные, а нагрузка тяжёлая: сводная таблица относит трёхмиллиметровую толщину к тангенциальным приводам с наибольшей нагрузкой.
Паспортные цифры
- допускаемая в работе тяга — 15 Н/мм;
- разрушающее усилие — 548 Н/мм;
- растянуть ленту на один процент можно усилием 15 Н/мм;
- самый малый шкив — 150 мм;
- трение по стальному шкиву — 0,7;
- верхняя граница температуры — +80 °C.
Наличие на складе
| Кольцо, мм | Для чего |
|---|---|

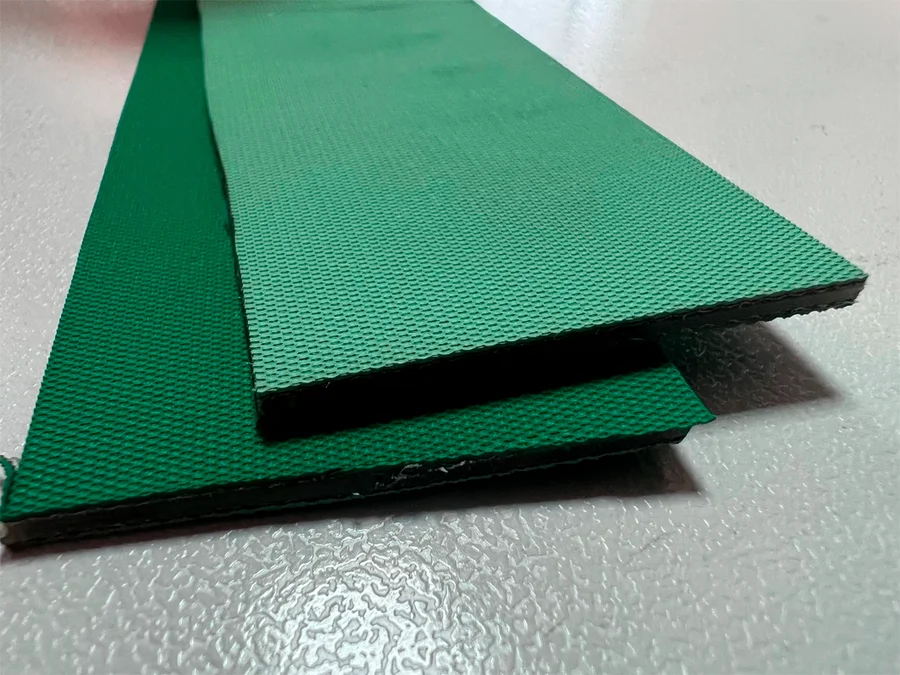

| 710×10 | самое короткое и узкое |

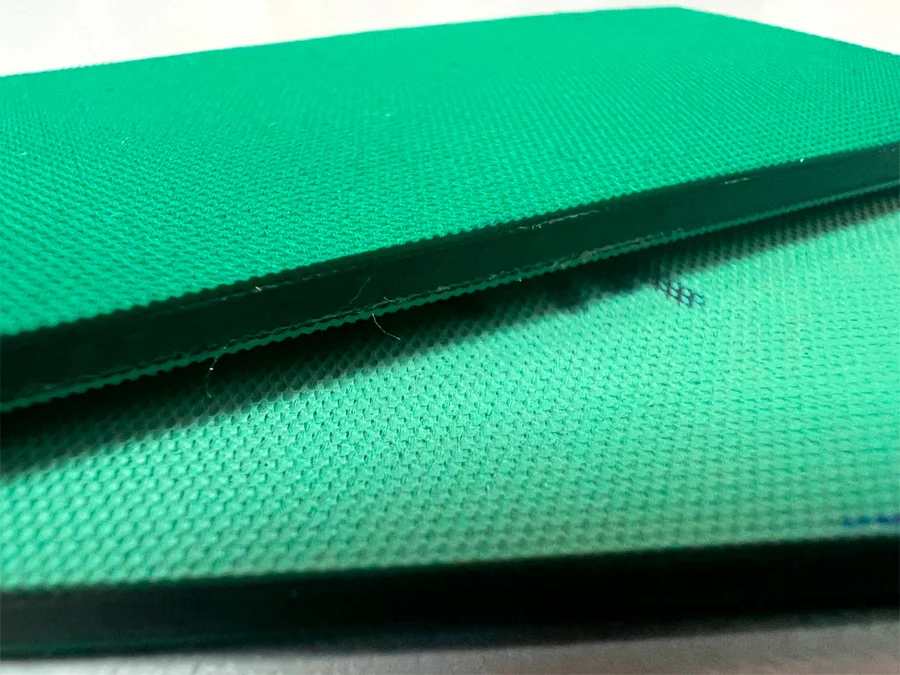

| 1000×20 | компактный привод |

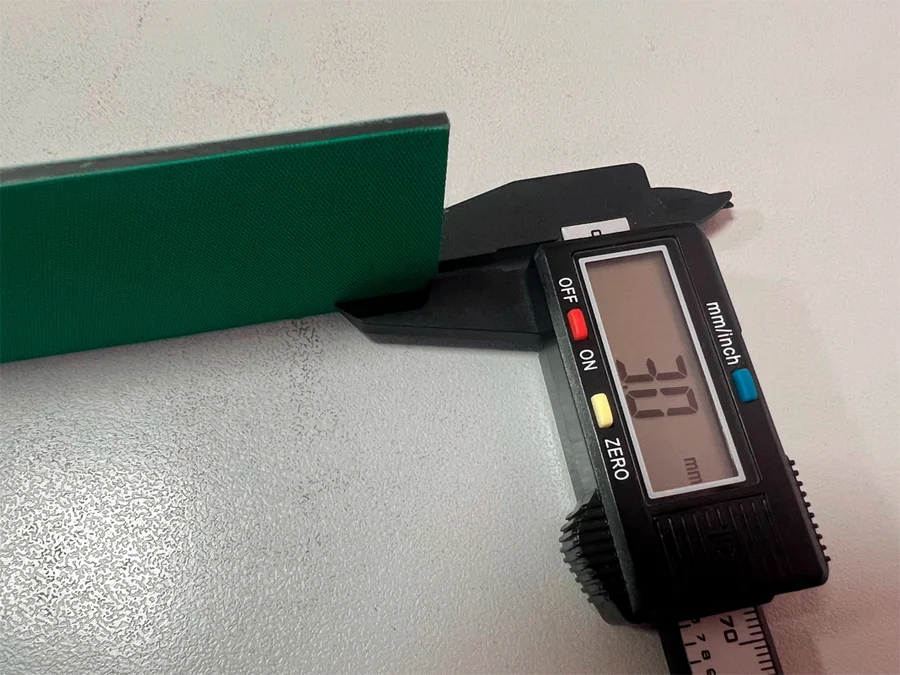

| 1250×30 | средняя межосевая |

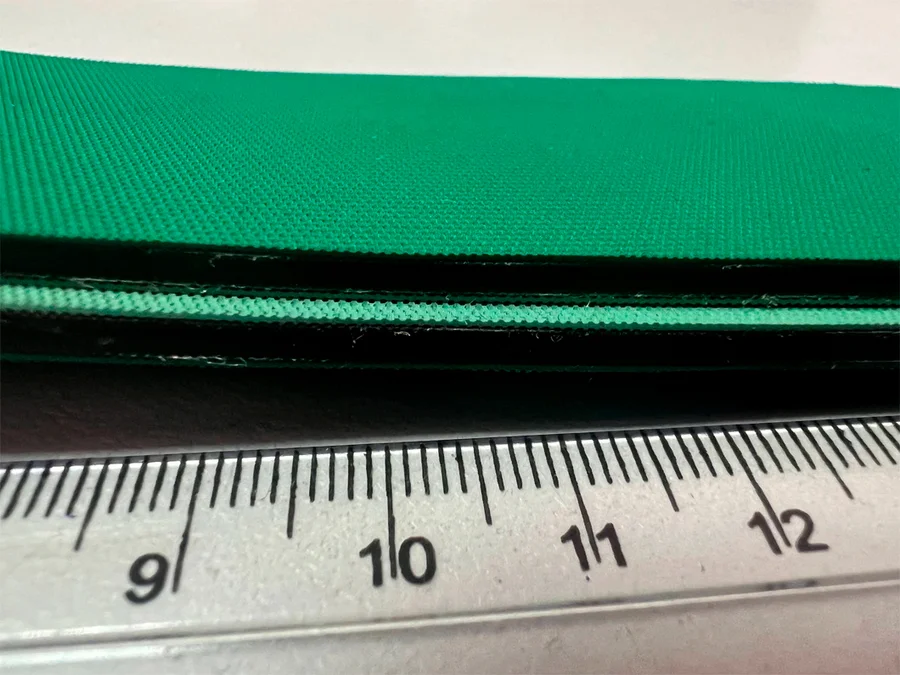

| 1500×40 | прибавка тяги |

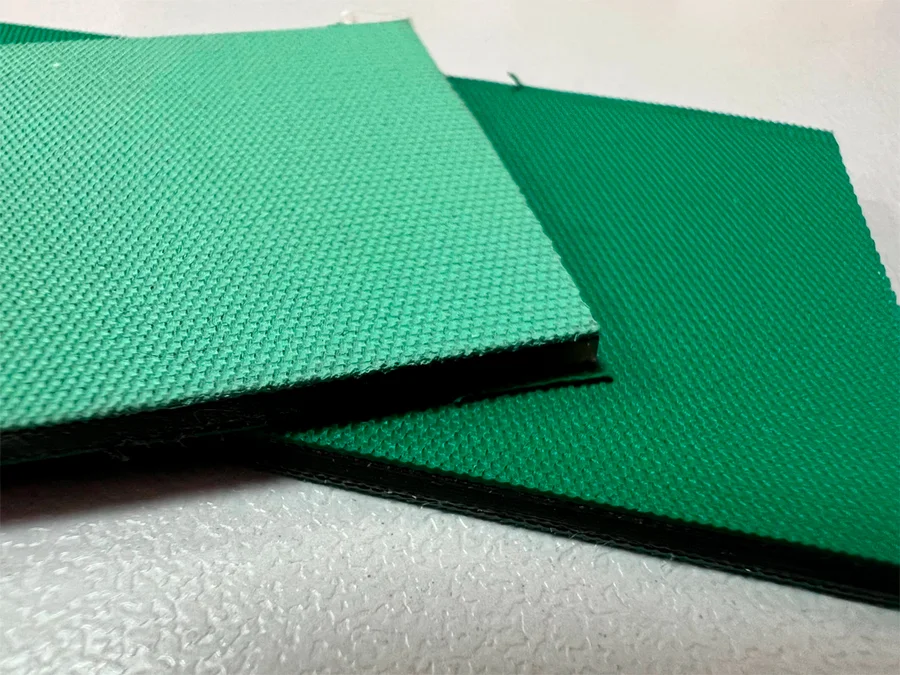

| 2000×50 | самое длинное и широкое |
Ширину берут по нагрузке, длину — по расстоянию между валами.
Если шкив меньше 150 мм
Ступенью ниже стоит EF T2 (2,3 мм): ему хватает шкива в 100 мм, держит он 10 Н/мм. Разницу в нагрузке закрывают шириной. Ставить трёхмиллиметровый ремень на меньший диаметр — значит получить трещины задолго до конца ресурса.
Соединение и установка
Концы полотна срезают на скос и соединяют под горячим прессом, следя за нагревом. Натяжение на приводе выставляют по усилию; первый раз подтягивают, едва ремень обернётся по шкивам, второй — по прошествии двух-трёх часов. В сыром воздухе полиамид немного удлиняется, так что оставьте натяжному устройству резерв хода.

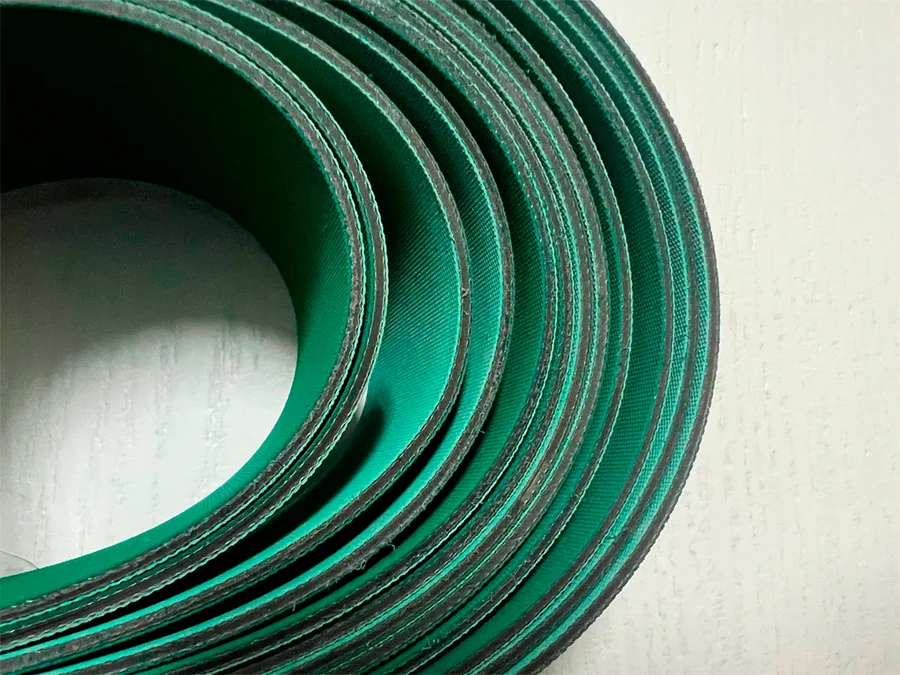

Если длина нестандартная
Если готовые длины не подходят, выберите карточку «EF T3 индивидуальные размеры» или пришлите менеджеру размеры снятого ремня и обоих шкивов. WorldBelt отрежет полотно нужной ширины и соберёт кольцо, срок назовут при заказе. Готовые кольца отправляем из Смоленска в любой регион России.
