Плоские ремни с полиамидным сердечником толщиной 6 мм
Полиамидный ремень 6 мм XH DG2/60 рассчитан на фальцевально-склеивающие машины, где между ремнями должно оставаться 6 мм, и на тяжёлые силовые приводы. Кроме пяти колец длиной 1000–2500 мм в разделе есть 12-метровый ремень шириной 100 мм. Нужен другой размер — сделаем.
XH DG2/60: шесть миллиметров для зазора 6 мм и длинных передач
Размеры раздела

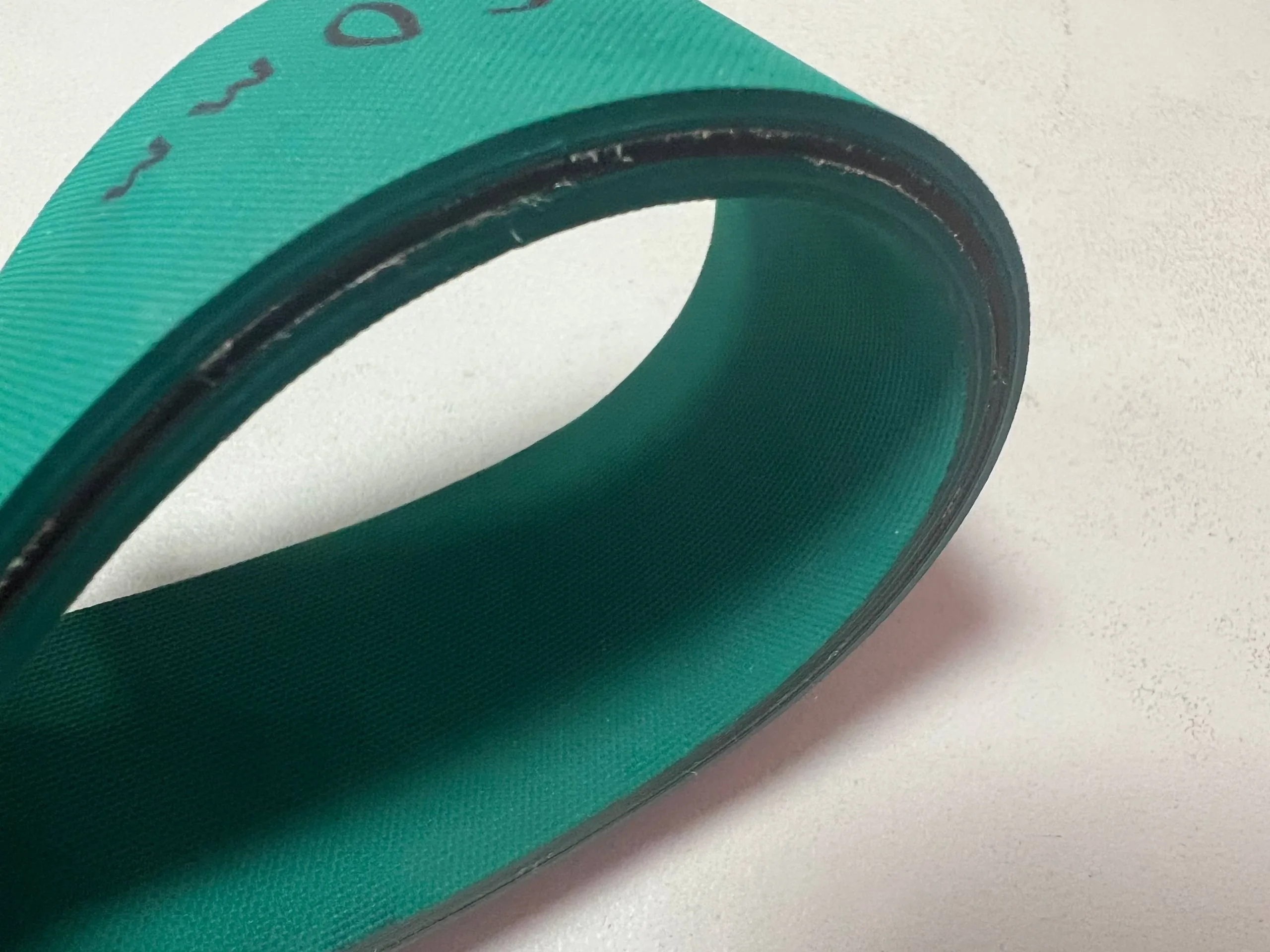

- 1000×10 — самое узкое кольцо;
- 1250×20 и 1500×30 — средние;

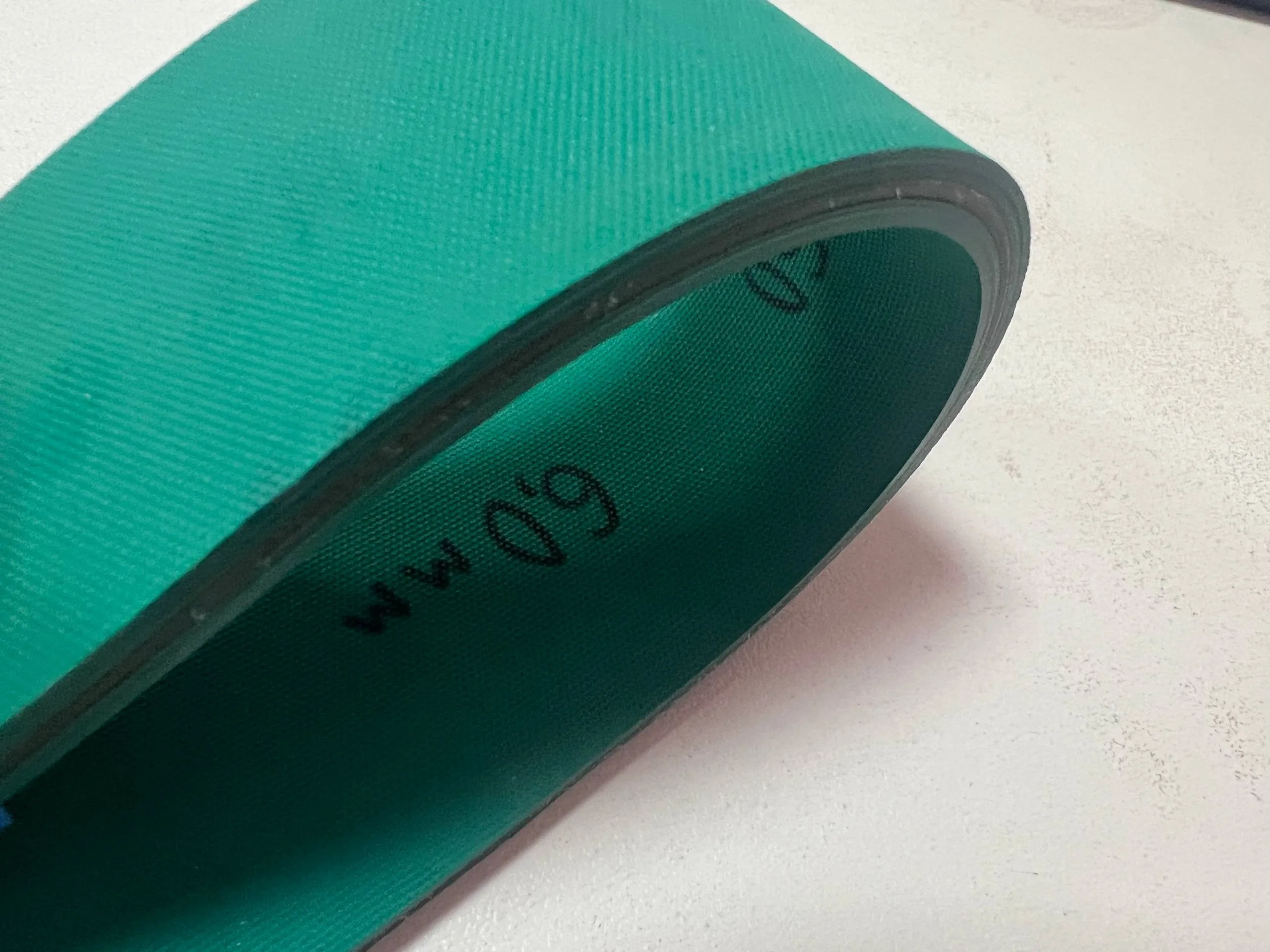

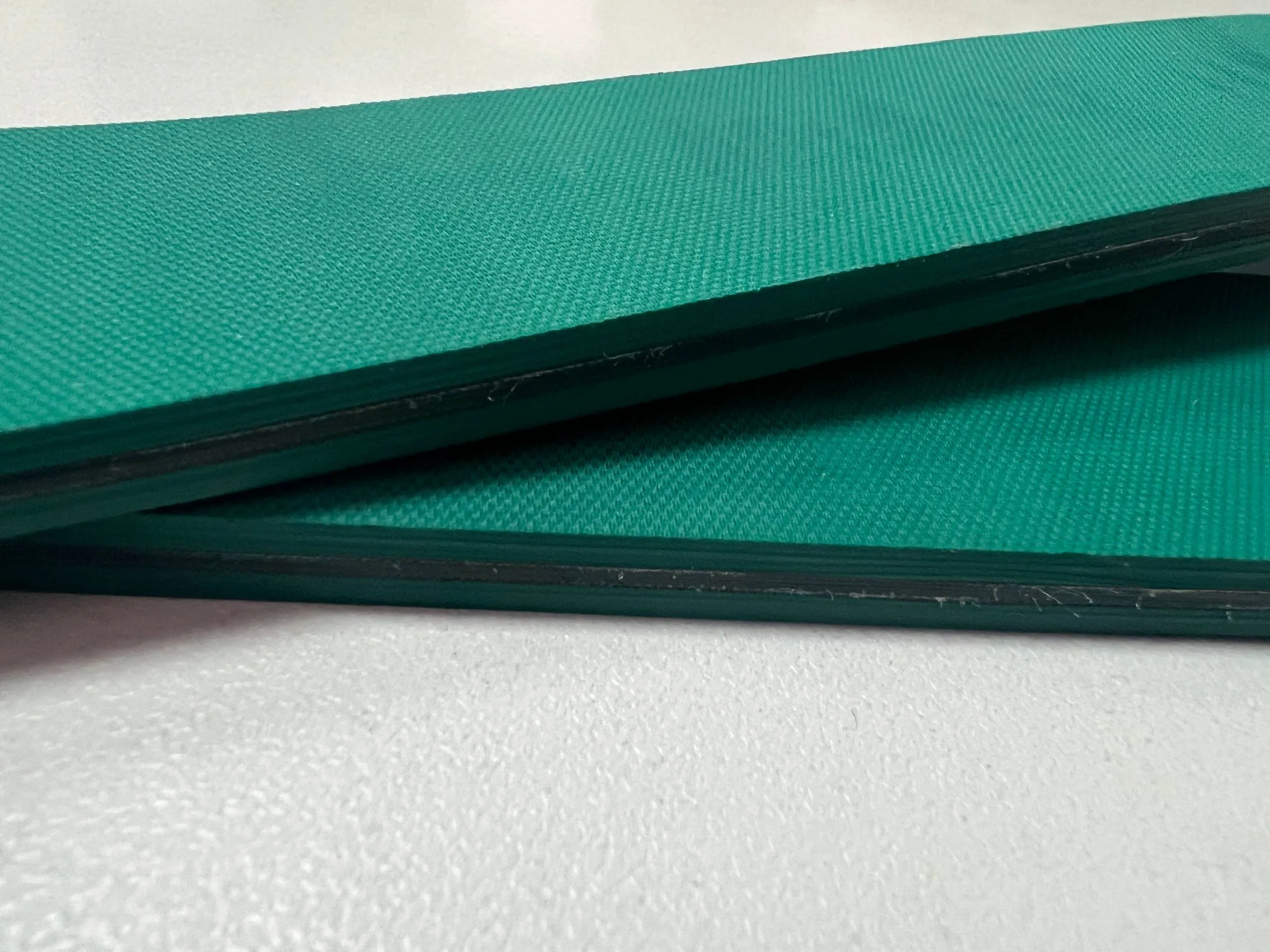

- 2000×40 и 2500×50 — для длинных ветвей;

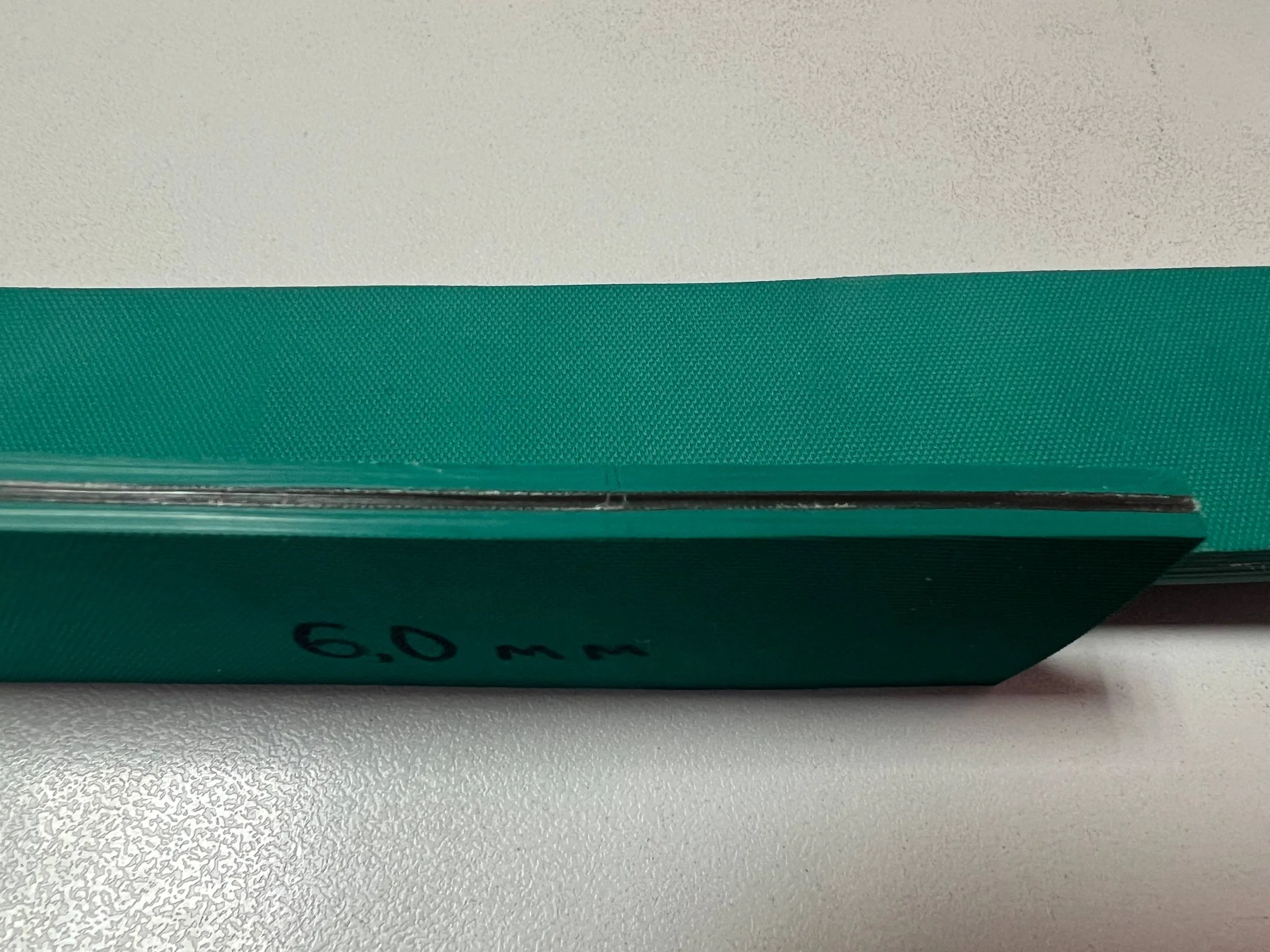

- 12 000×100 — для длинных трасс и далеко разнесённых валов; стомиллиметровая ширина даёт заметный запас тяги без роста натяжения;
- карточка «индивидуальные размеры» — под конкретный привод.
Зазор 6 мм
Для фальцевально-склеивающей машины толщину подбирают точно под машину: «/60» в обозначении означает 6,0 мм. Если поставить «близкий» ремень на 6,5 или 4 мм, изменится просвет под картон. Серия получила названия по японским ремням Nitta; вместо XH-500 и XH-750 этой марки предлагаем полиамидные ремни 4–6 мм.
Стыковка
Толстому ремню нужен длинный скос — для шести миллиметров это 48–90 мм. Соединение прессуют с контролем температуры. Как это делается — стыковка полиамидного ремня.
Сводная таблица о толщине 6 мм
При растяжении на один процент — 8,0 Н/мм, предел прочности — 300 Н/мм, шкив — от 50 мм. Допустимое рабочее натяжение и остальные цифры конкретной партии XH DG берут из паспорта, его можно запросить у менеджера. Коэффициент трения о сталь у XH DG2/60 — 0,7, предельная рабочая температура — +80 °C.
12 метров и влажность
Сырой воздух удлиняет полиамид: в цехе, где сухие 25 % влажности сменились сырыми 80 %, ремень прибавляет около 2 % длины. На длинном ремне прибавка в миллиметрах получается большой, поэтому для 12-метрового кольца у натяжного устройства должен оставаться ход на компенсацию, а натяжение проверяют при каждой смене сезона. Запасной ремень храните завёрнутым в плёнку, на сухом складе и не на бетонном полу.
Заказ
Назовите длину, ширину, толщину снятого ремня и для чего он: держать зазор в машине или передавать мощность. Полотно XH DG2/60 отрежем и соединим в кольцо; наличие отправляем тем же днём, производство и склад — в Смоленске.
