Полиэстерные плоские ремни 2.5 мм
Здесь продаётся полиэстеровый ремень 2,5 мм XNBR-35/25pet марки WorldBelt. Нагрузку в нём несёт полиэстеровый слой PET, со шкивом работает износостойкое нитрильное покрытие XNBR, причём обе стороны ленты рабочие. Выбирайте одно из пяти готовых колец или закажите собственную длину и ширину. Шкивы и ролики под эту толщину — от 50 мм.
XNBR-35/25pet 2,5 мм: паспорт, кольца со склада и проверка роликов
Чем сильна толщина 2,5 мм
Двухмиллиметровая XNBR-20pet и эта модель отличаются не на полмиллиметра, а почти вдвое — и по жёсткости, и по прочности на разрыв. С XNBR-35/25pet в ряду начинаются тяжёлые ленты. Её ставят, когда тонкая лента для требуемой тяги получается чересчур широкой, на тангенциальные приводы длинных машин со множеством веретён и на силовые передачи с ровной нагрузкой и гладкими шкивами. При подборе замены пригодится прототип — Habasit TC-35ER.
| Что смотрим | XNBR-35/25pet |
|---|---|
| Жёсткость: сила на растяжение в 1 % | 32,2 Н/мм |
| Предел на разрыв | 247,3 Н/мм |
| Нагрузка в работе, предел | 20 Н/мм ширины |
| Самый малый допустимый шкив | 50 мм |
| Трение рабочей стороны о сталь | 0,7 |
| Температура в работе | −20…+70 °C |
Кольца в наличии

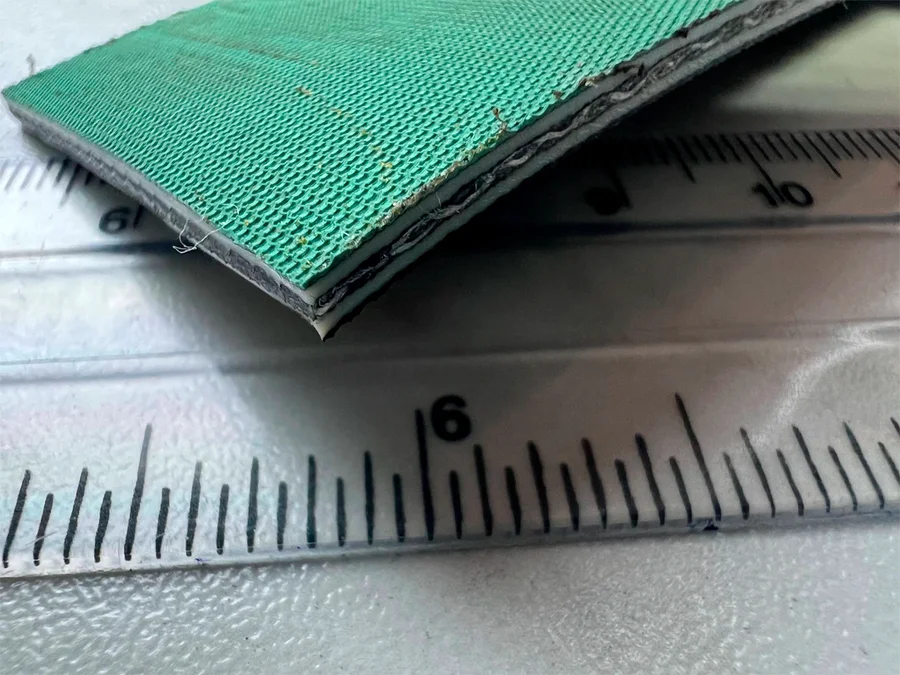

- 1000×10 — короткое и узкое, для тесного узла и небольшой передаваемой силы;

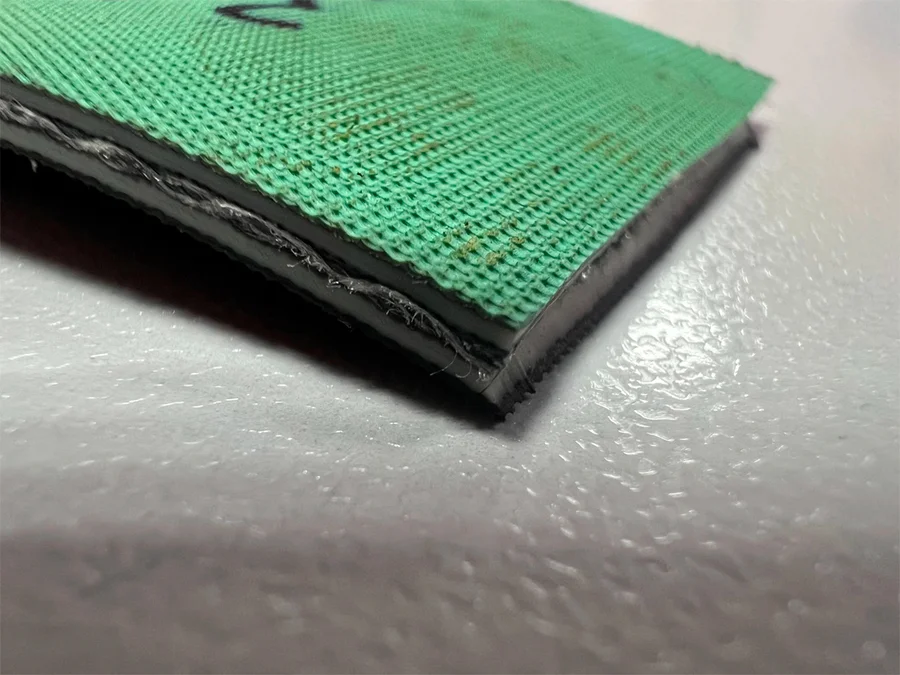

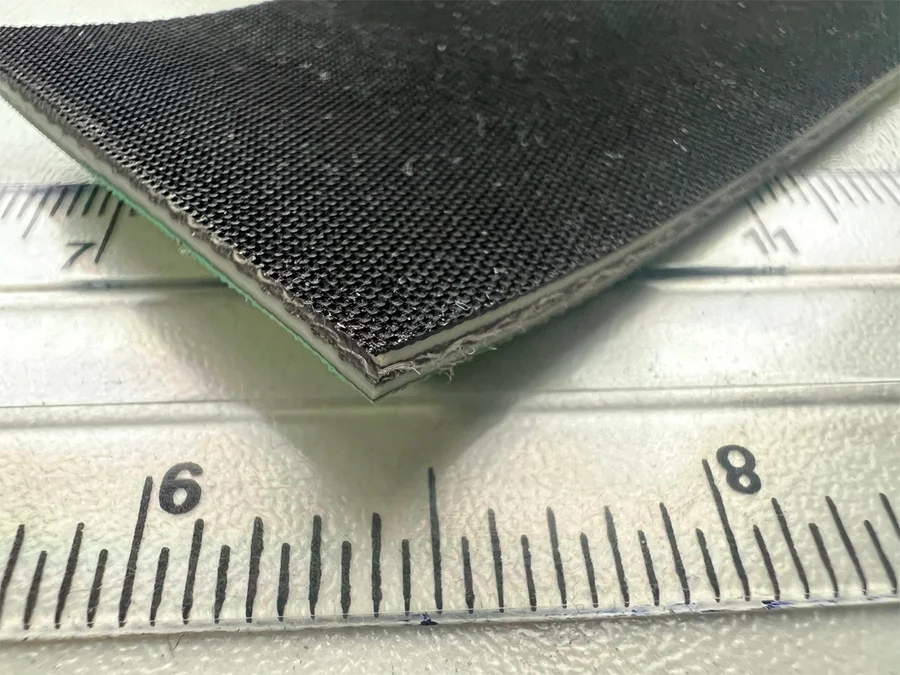

- 1250×20 и 1500×30 — середина ряда;
- 2000×40 — ширина добавляет тяги, натяжение прежнее;

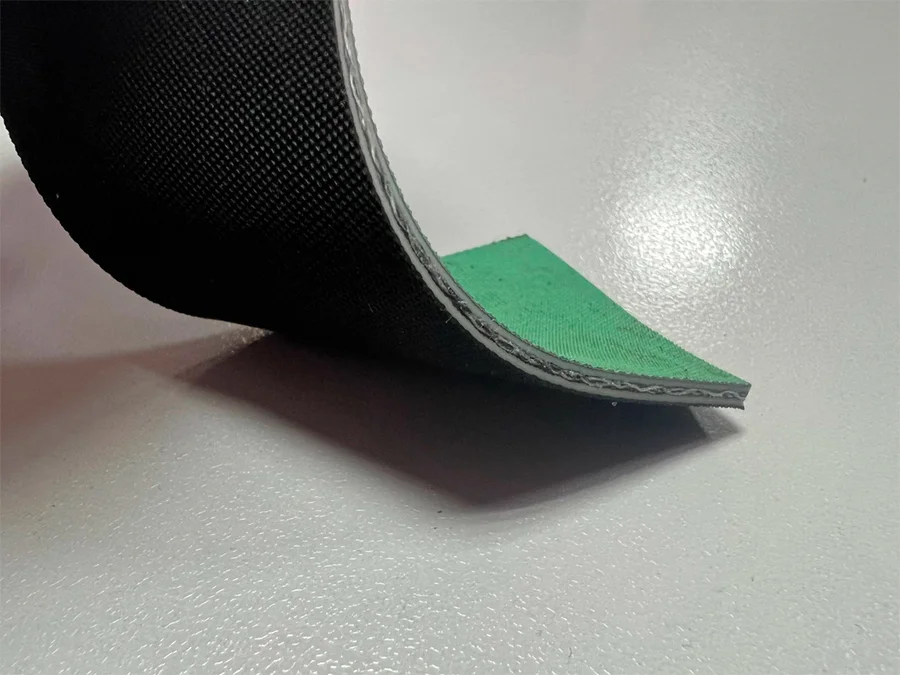

- 2500×50 — наибольшее кольцо раздела: длинная ветвь, широкое полотно.
Складские позиции уходят из Смоленска в тот же день, когда оформлен заказ, доставка — по России.
Главная проверка — диаметр 50 мм
У XNBR-20pet нижняя граница шкива 25 мм, у этой ленты — вдвое больше. Именно здесь при переходе с двухмиллиметровой модели ошибаются чаще всего. Мерить надо самый маленький диаметр на всём пути ленты: кроме ведущего и ведомого шкивов это натяжные, направляющие и отклоняющие ролики, в первую очередь огибаемые рабочей стороной. Слишком крутой изгиб быстро утомляет покрытие: идут поперечные трещины, потом лента расслаивается.
Ролик меньше 50 мм поменять нельзя? Тогда либо тонкая лента большей ширины, либо полиамидный сердечник, который спокойнее относится к ударам и малым диаметрам.
Нужен ещё запас — 3 мм
Следующая ступень — ленты 3 мм. Предельная рабочая нагрузка у них такая же, 20 Н/мм, зато XNBR-55/30pet дальше от разрыва; плата за это — шкив не меньше 70 мм.
Своя длина и ширина

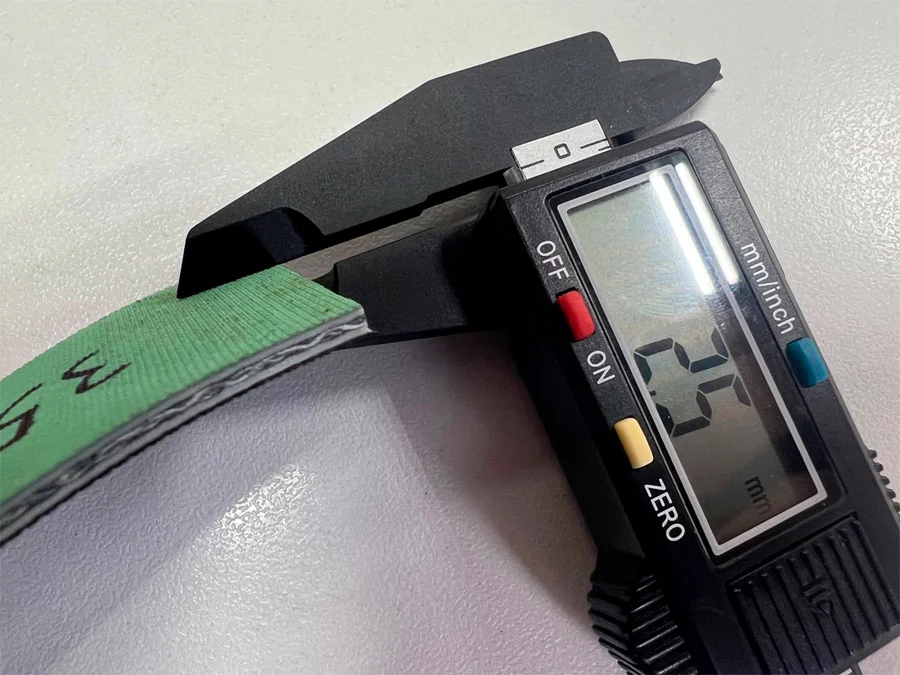

Ленту XNBR/PET сваривают в бесконечное кольцо — от 0,6 м до 100 м длиной. Сырость в цехе длину не меняет, шов работает в любом направлении. Менеджеру достаточно трёх чисел: длина кольца, ширина и самый малый ролик на трассе; срок он назовёт при заказе. Подробности о модели — в статье о XNBR-35/25pet.
