Поликлиновые ремни — купить от производителя
Поликлиновые (ручейковые) приводные ремни профилей PH, PJ, PK, PL, PM и советских К, Л, М. Производим и поставляем поликлиновые ремни WorldBelt любых профилей и длин. Готовые позиции находятся на складе в Смоленске и могут быть отправлены в день оформления заказа. Если нужного варианта нет в наличии, изготовим ремень необходимой длины и с требуемым количеством рёбер под заказ.
Используем качественные материалы и изготавливаем ремни с учётом параметров вашего оборудования. Минимальный срок изготовления — от 1 до 3 рабочих дней.
Предоставляем гарантию на продукцию и доставку по всей России. Поможем определить необходимый профиль по маркировке старого ремня или фотографии.
Оставьте заявку или свяжитесь с нашими специалистами — подберём подходящий ремень и организуем поставку в удобные сроки.

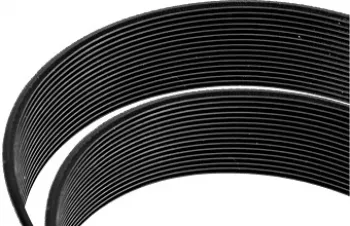

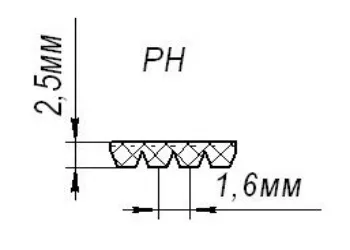

Поликлиновые ремни PH (ручейковые), шаг 1,6 мм

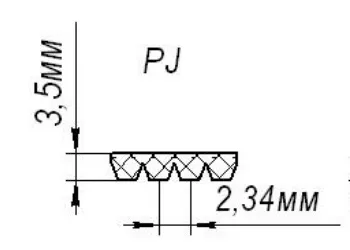

Поликлиновые ремни PJ (ручейковые), шаг 2,34 мм

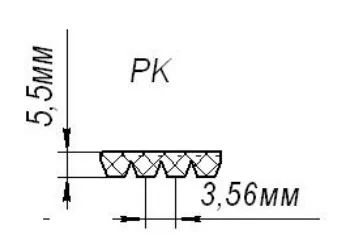

Поликлиновые ремни PK (ручейковые), шаг 3,56 мм

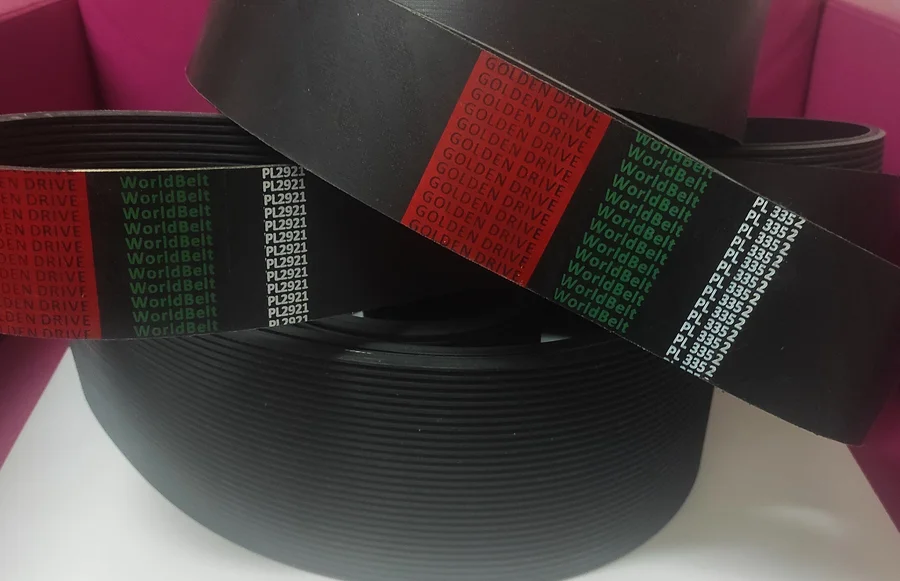

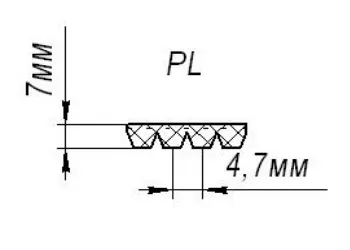

Поликлиновые ремни PL (ручейковые), шаг 4,7 мм

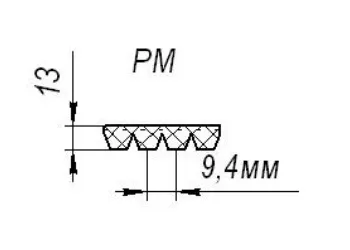

Поликлиновые ремни PM (ручейковые), шаг 9,4 мм

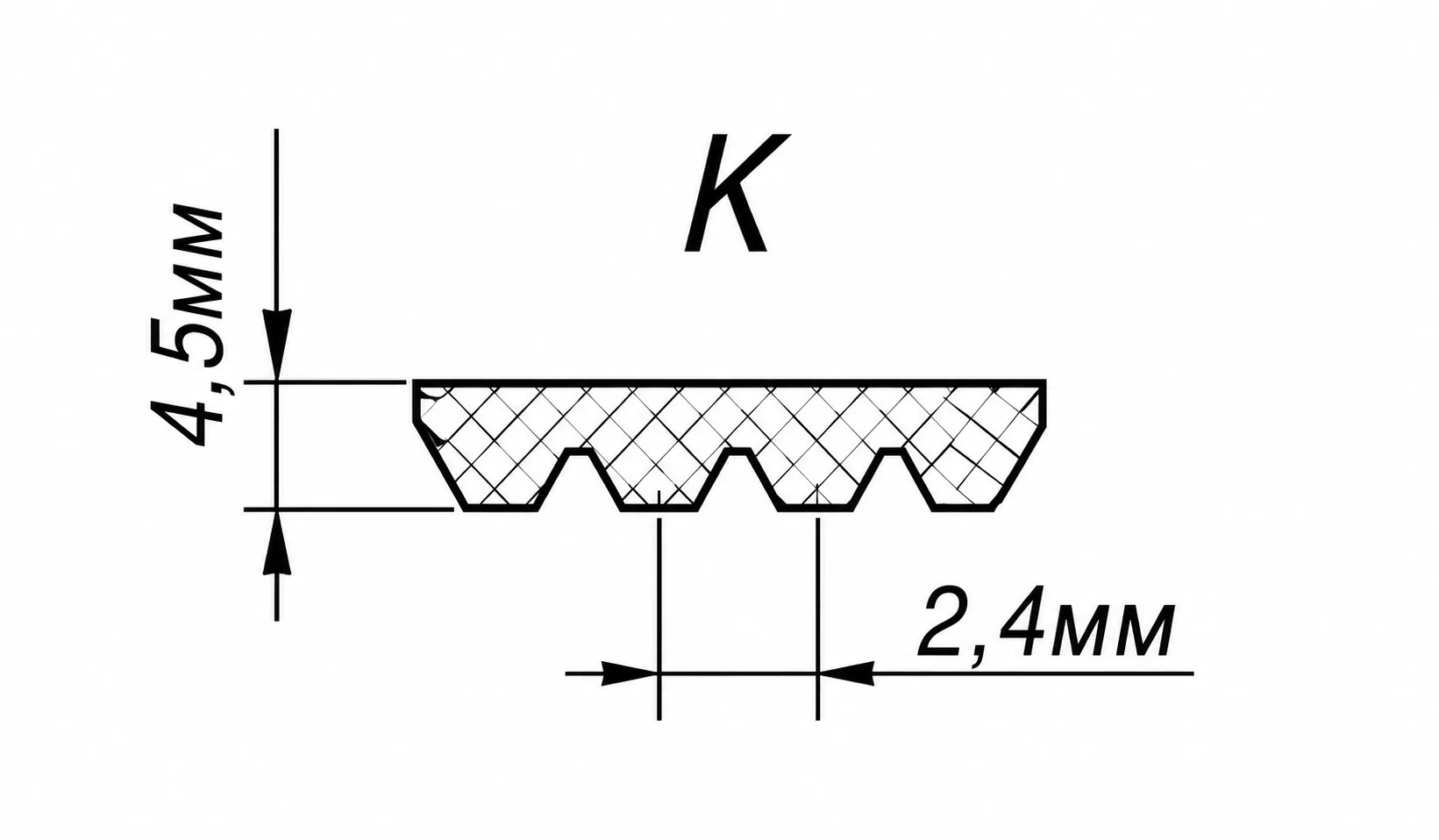

Поликлиновые ремни К (ручейковые), шаг 2,4 мм

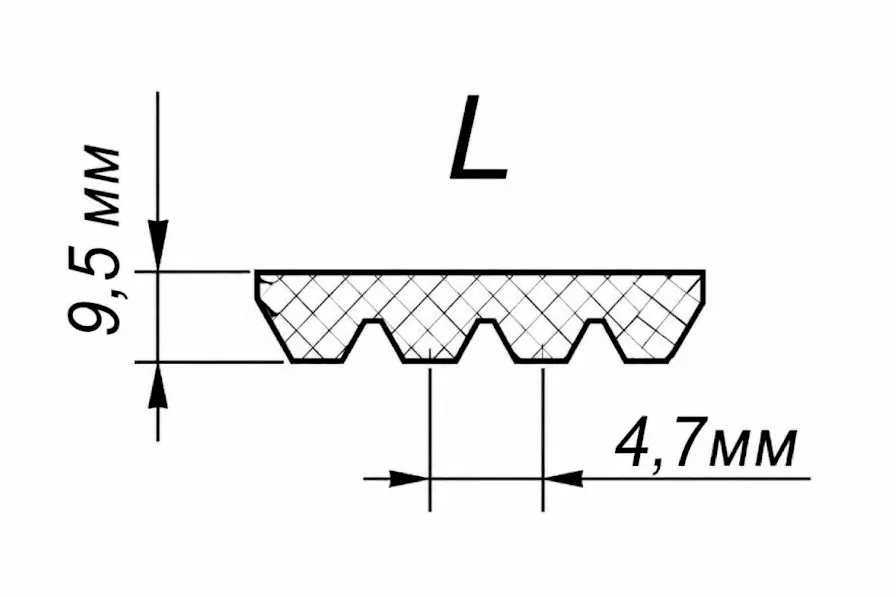

Поликлиновые ремни Л (ручейковые), шаг 4,8 мм

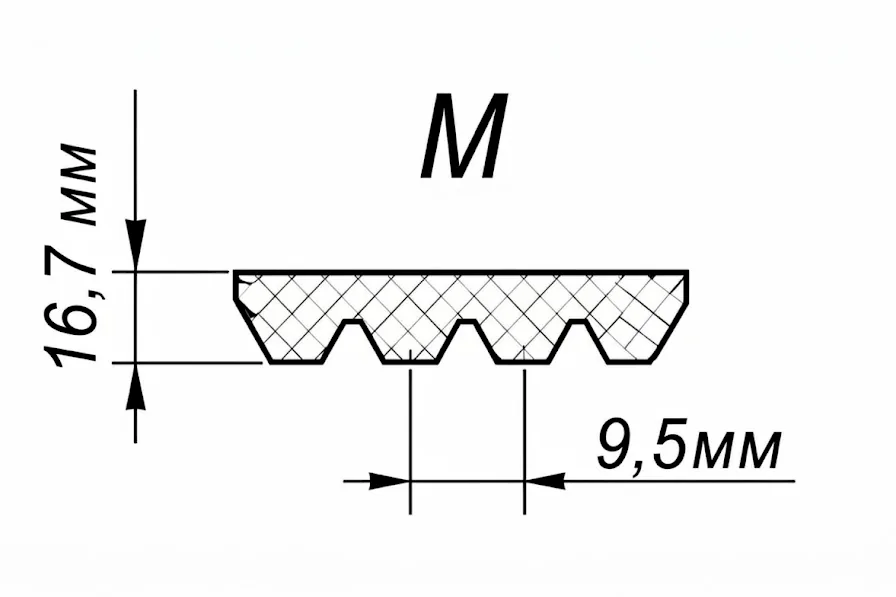

Поликлиновые ремни М (ручейковые), шаг 9,5 ммПоликлиновые представляют собой приводные изделия с клиньями по длине ремня на внутренней поверхности.
Эластичность у них как у плоских, при этом мощность передачи как у лучших моделей клиновых. Отлично подходят для сложных условий, где в приводах возможны частые сбои передачи, для высокоскоростных передач с малыми шкивами и натяжными роликами.
Маркировка включает следующие параметры:
- цифру, обозначающую число рёбер;
- буквы, определяющие профиль - PH, PJ, PK, PL и PM (европейский стандарт), К, Л, М (советский стандарт);
- цифры, сообщающие длину.
Применение и свойства
Используются в извилистых приводах в двигателях, генераторах, кондиционерах автомобилей, сеялках, стиральных машинах и т. д. с КПД до 98% в интервале температур от −30 до +60 °C (у отдельных производителей до +80…+90 °C). Могут быть усилены шнуровым кордом.
При неизбежной вибрации ролики должны быть с фланцами, которые не позволят ремню соскользнуть с них.
Установленный внутри ремня рядом с большим шкивом натяжной ролик с соответствующим профилем уменьшает угол его обхвата.
Если же натяжной ролик установлен с задней стороны, то угол обхвата на шкивах уменьшается. Актуально в приводах большим передаточным отношением и малым межосевым расстоянием. В этом случае ролик устанавливают ближе к малому шкиву, который может быть плоским.
Благодаря высокой гибкости допустим изгиб в любом направлении в приводе с большим числом ведомых шкивов. Для передачи вращения можно использовать и обратную сторону ремня. Также они могут использоваться при непараллельных валах. А при наличии пружин и демпфирующих узлов отлично работают даже при переменных нагрузках.
Состоит из:
- основы из полихлорпренового эластомера с поперечными волокнами (ряд параллельных рёбер клинового сечения вдоль изделия для распределения нагрузки по ширине);
- несущего слоя из прочных композитных нитей, распределённых по ширине и прочно сцеплённых с основой для стабильности длины;
- защитного покрытия несущего слоя.
Профили поликлиновых ремней: шаг и размеры
Профиль поликлинового ремня задаётся шагом между рёбрами. Шаг должен совпадать с шагом канавок шкива — ремень другого профиля на тот же шкив не сядет. Число рёбер указывается в маркировке цифрой перед буквами: 6PJ 1200 — шесть рёбер профиля PJ, длина 1200 мм.
| Профиль | Шаг рёбер, мм | Высота ремня, мм | Мин. шкив, мм | Отечественный аналог | Где применяется |
|---|---|---|---|---|---|
| PH | 1,60 | ≈2,5 | 13 | нет | Приборы, мелкая техника, точные приводы |
| PJ | 2,34 | ≈3,3–3,5 | 20 | К (2,4) — близкий, не идентичный | Станки, электроинструмент, бытовая техника — самый ходовой промышленный профиль |
| PK | 3,56 | ≈4,5–4,6 | 45 | нет | Преимущественно автомобильные приводы навесного оборудования |
| PL | 4,70 | ≈7,0 | 75 | Л (4,8) — близкий, не идентичный | Промышленные приводы средней и высокой мощности |
| PM | 9,40 | ≈13,0 | 180 | М (9,5) — близкий, не идентичный | Тяжёлое машиностроение, большие крутящие моменты |
Высота ремня у производителей немного различается: ISO 9982 нормирует канавку шкива, а не толщину ремня, поэтому при смене бренда проверяйте посадку по факту.
Как читать маркировку
Запись 6PJ 1200 расшифровывается так: 6 — число рёбер, PJ — профиль с шагом 2,34 мм, 1200 — эффективная длина Le в миллиметрах (ISO 9982). Ширина ремня примерно равна числу рёбер, умноженному на шаг: у 6PJ это около 14 мм. Если маркировка стёрлась — посчитайте рёбра, измерьте расстояние между вершинами двух соседних (это шаг) и длину ремня.
Ручейковый — это то же самое
«Ручейковый ремень» — обиходное название поликлинового: канавки на шкиве похожи на ручейки. В документации и каталогах пишут «поликлиновый», в разговоре и на авторынке — «ручейковый». Это один и тот же тип передачи.
Что прислать, чтобы купить поликлиновый ремень быстро
Маркировку с ремня (например, 6PJ 1200) или фото рёбер, число рёбер, длину и профиль, мощность привода и обороты. Если ремень нужен под конкретное оборудование — назовите модель машины.
Что мы делаем сверх поставки
Готовые позиции — в наличии на складе в Смоленске, отправляем в день оформления заказа, доставка по России. Режем полотно по числу рёбер, наносим покрытия. Соответствие европейских и советских профилей подбираем по замеру ремня и шкива. Нужной длины нет в каталогах — изготовим под размер.
