Поликлиновые ремни PJ (ручейковые), шаг 2,34 мм
Поликлиновые (ручейковые) ремни профиля PJ — самый массовый профиль бытовой техники: стиральные машины, беговые дорожки, электроинструмент. Каталог длин ниже. Склад в Смоленске, доставка по России.
PJ — самый массовый профиль в бытовой технике: привод барабана стиральных машин, сушилки, кухонная техника, беговые дорожки. В промышленности его ставят на малые компрессоры, бетономешалки и деревообрабатывающие станки.
Внимание к обозначениям: у ремней для стиральных машин число в записи «1194 J5» — номинал производителя техники, а не эффективная длина. Проверяйте длину по образцу: в маркировке по ISO число обозначает эффективную длину Le в миллиметрах.
Основные параметры профиля PJ
| Параметр | Значение |
|---|---|
| Шаг рёбер | 2,34 мм |
| Угол клина | 40° |
| Высота ремня | около 3,3–3,5 мм (у производителей 3,3–4,0 мм) |
| Минимальный диаметр шкива | 20 мм |
| Скорость | до 60 м/с |
| Число рёбер | обычно 3–12, стандартный ряд до 18 |
| Отечественный аналог | К (2,4 мм) — близкий, но не идентичный |
Как читать маркировку
Запись 6PJ1200 расшифровывается так: 6 — число рёбер, PJ — профиль с шагом 2,34 мм, 1200 — эффективная длина Le в миллиметрах (ISO 9982). Ширина ремня примерно равна числу рёбер, умноженному на шаг: шесть рёбер дают около 14 мм. Дюймовая запись — та же длина в десятых долях дюйма и буква сечения: PJ635 = J250. Всегда уточняйте, в какой системе дана длина.
Чем PJ отличается от соседних профилей
Ближайший отечественный профиль — К (шаг 2,4 мм), но он не идентичен PJ: разница 0,06 мм на ребро накапливается по ширине ремня, а сам ремень К толще (4,5–4,6 мм против 3,3–3,5 мм). На широких ремнях подмена недопустима. Если в прайсе PK набран русскими буквами, это всё равно PK, а не К.
Размерный ряд PJ в каталоге

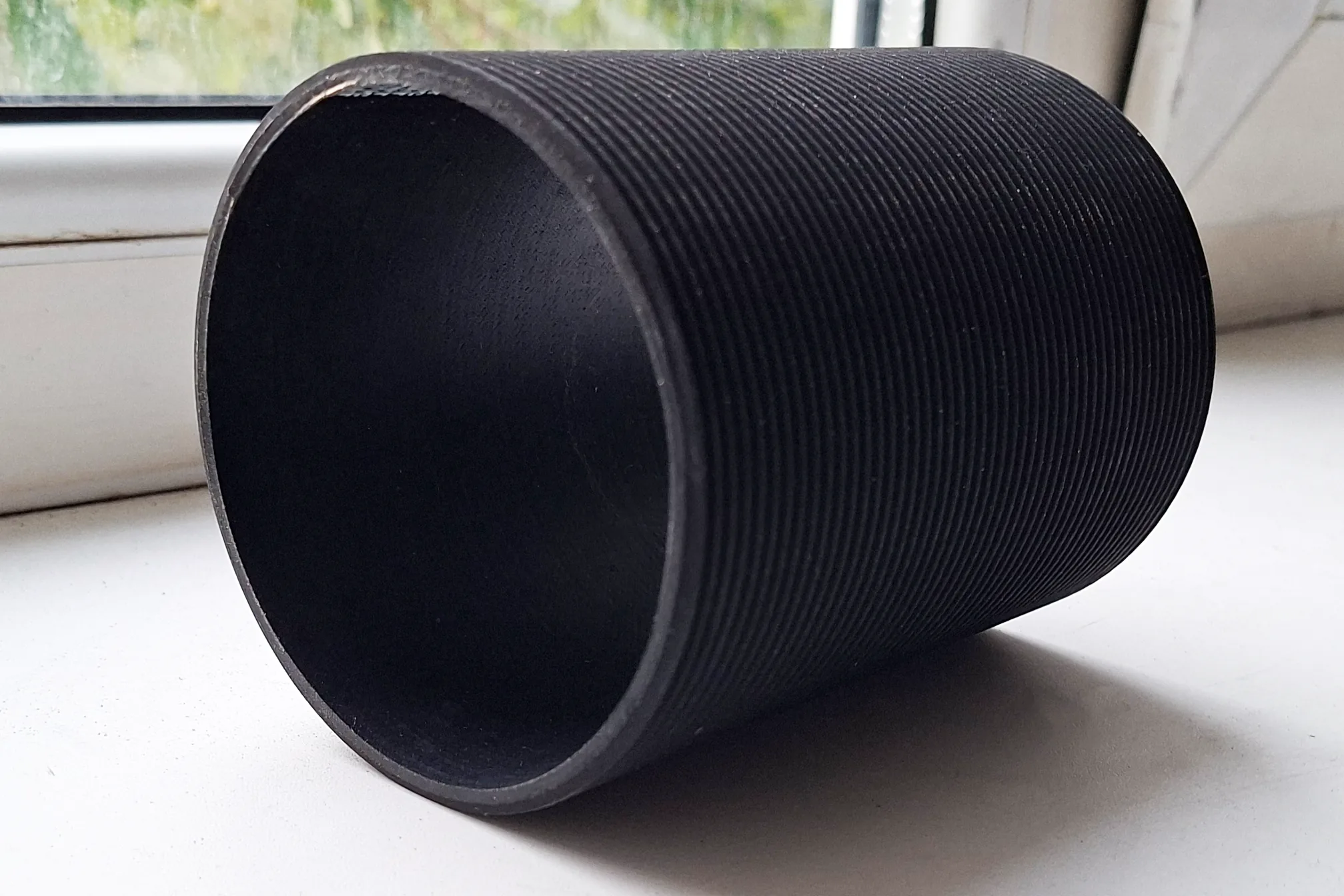

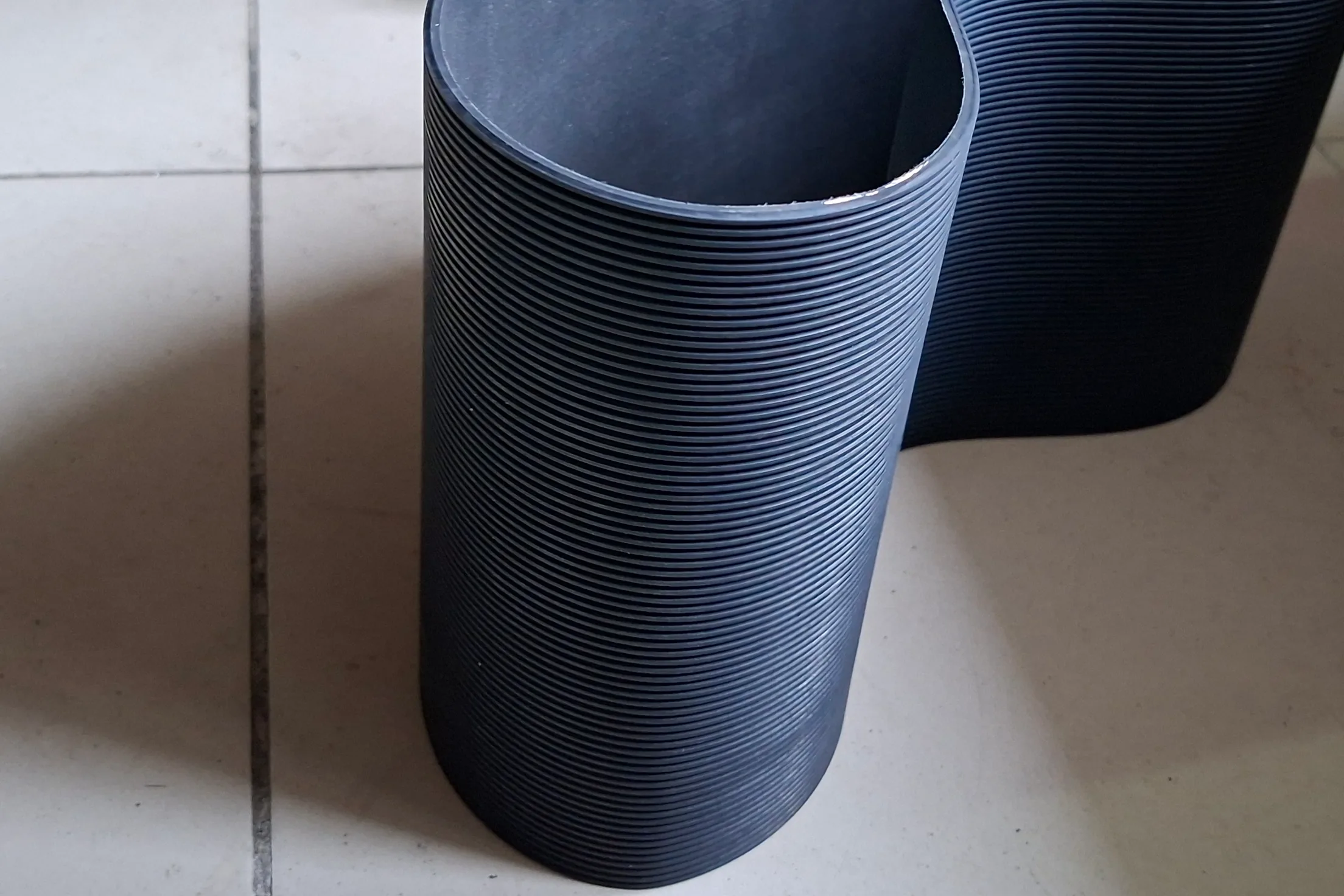

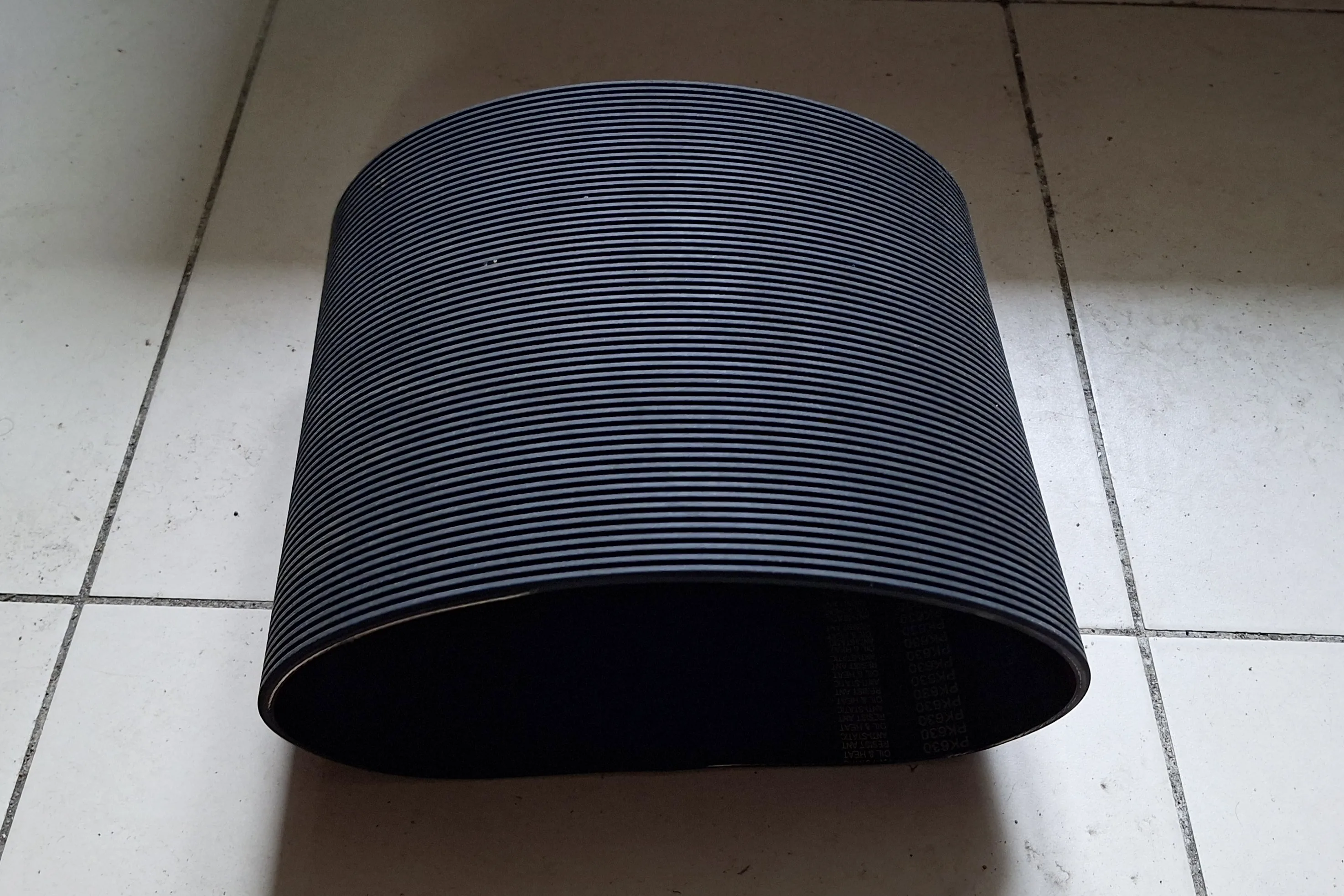

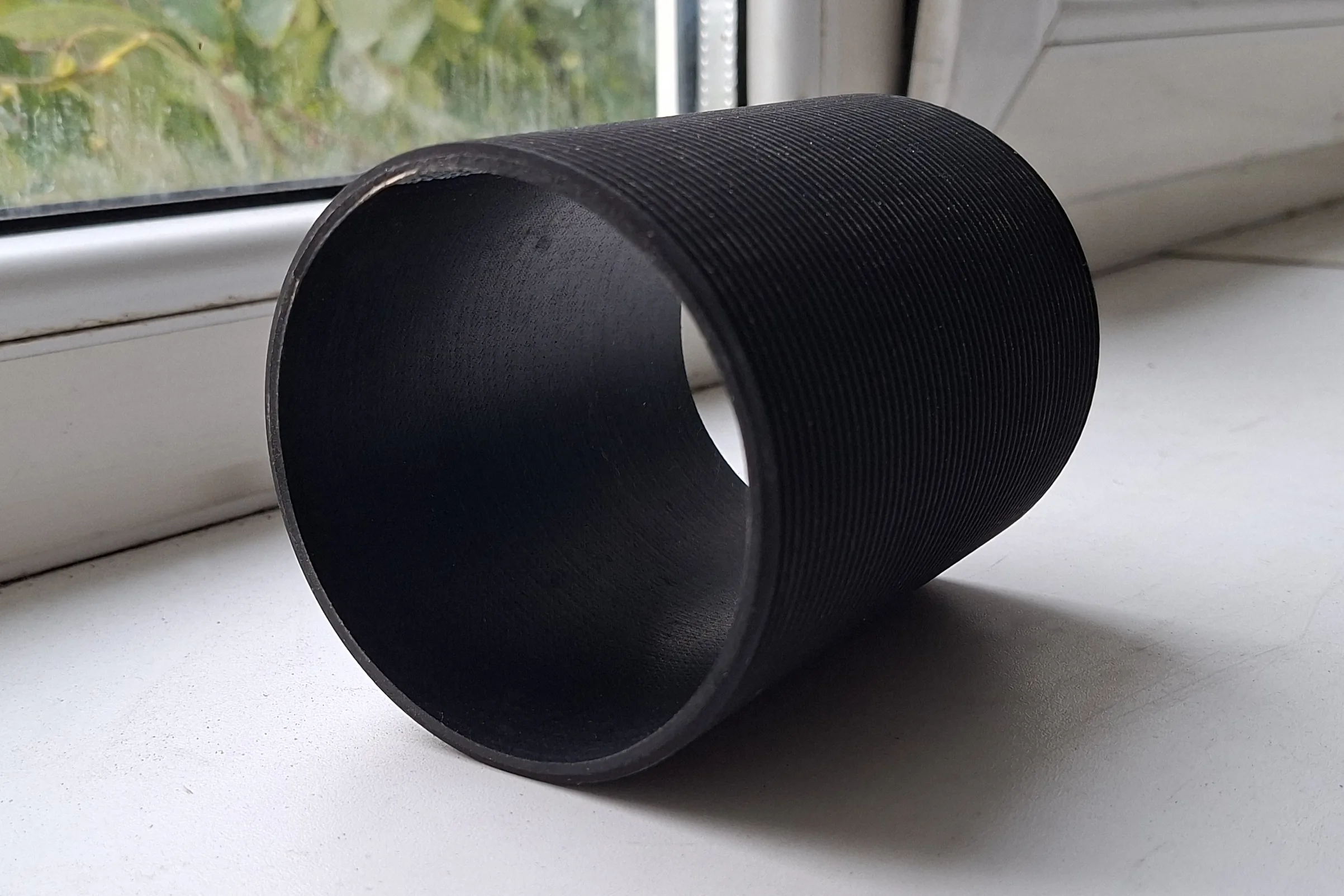

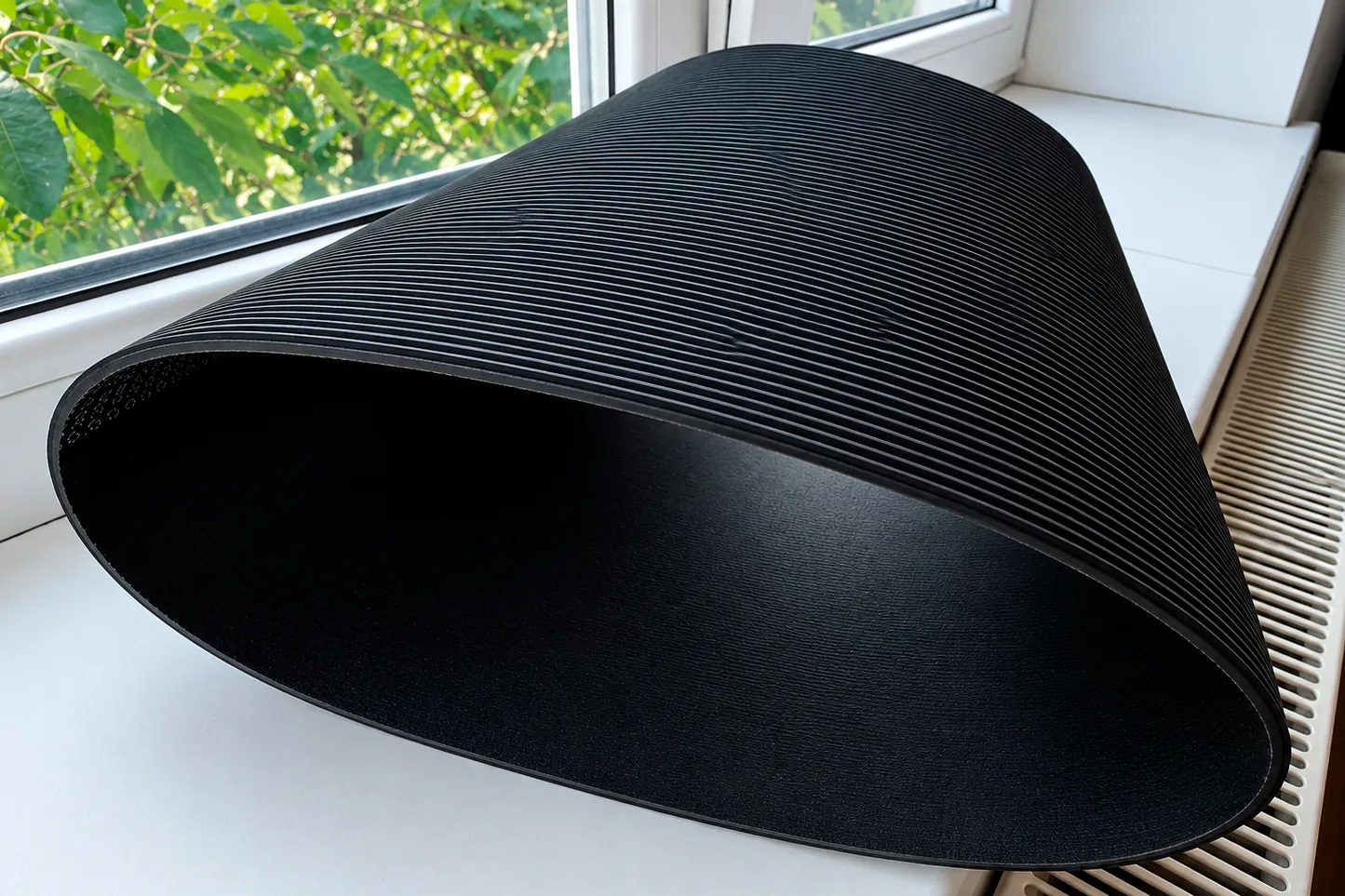

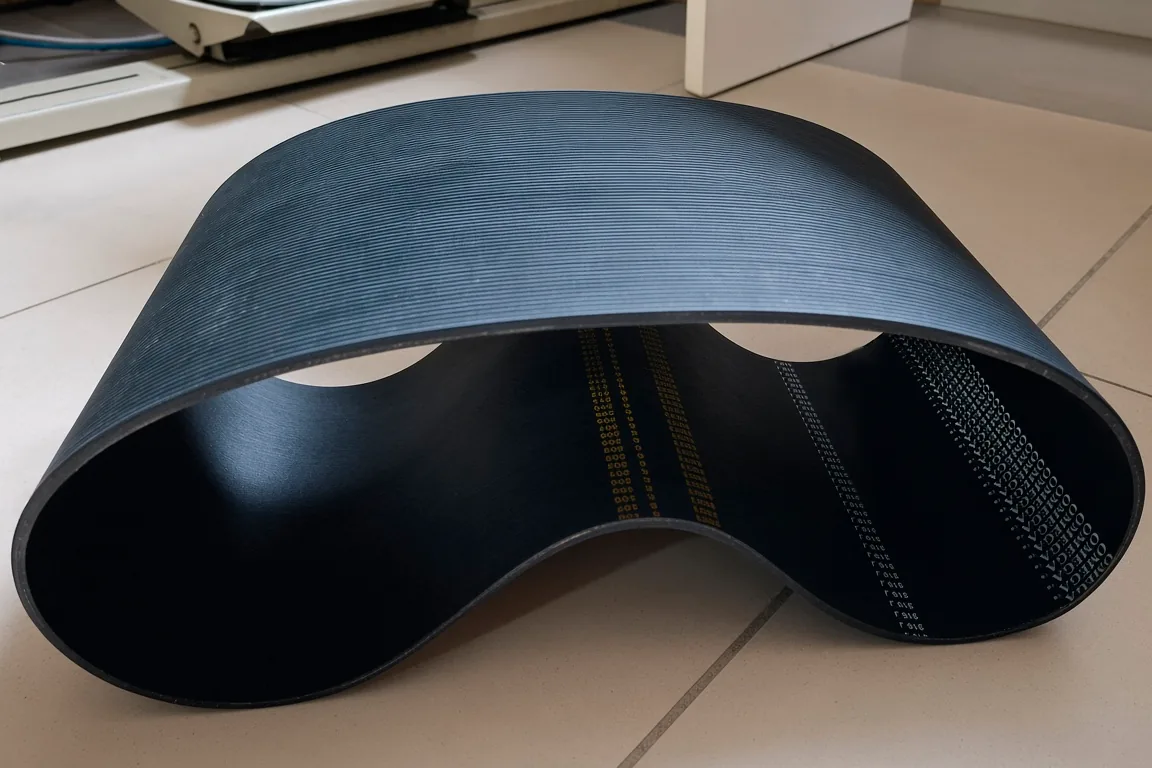

В каталоге 50 длин: от 330 до 2489 мм. Самые короткие: PJ330, PJ356, PJ381, PJ406, PJ432, PJ457. Самые длинные: PJ1910, PJ1956, PJ2083, PJ2210, PJ2337, PJ2489. Середина ряда — PJ1168, длина 1168 мм.
Где применяют ремни PJ
Производители называют типичными применениями профиля PJ: привод барабана стиральных и сушильных машин; беговые дорожки и велотренажёры; малые компрессоры и центрифуги; электроинструмент, газонокосилки, пылесосы.
Подборки по применению, где собраны размеры и записи:
- стиральные машины
- беговые дорожки
- электрорубанки и шлифмашины
- бетономешалки и садовая техника
- станки
Частые вопросы
Почему у ремня для стиральной машины написано 1194 J5, а длина другая?
Число в такой записи — номинал производителя техники, а не эффективная длина Le. По данным продавцов фактическая длина ремня 1194 J5 около 1143 мм. Ориентируйтесь на образец или замер.
Что значит суффикс EL или Elast?
Это эластичный ремень для привода без натяжного ролика. Он рассчитан короче реального периметра и натягивается собственной упругостью при монтаже. Обычный ремень вместо эластичного ставить нельзя: он останется недотянутым и будет проскальзывать.
Можно ли поставить ремень К вместо PJ?
Только условно и на узких ремнях. Шаг К 2,4 мм, PJ — 2,34 мм: разница накапливается по ширине (0,36 мм на 6 рёбрах, 0,60 мм на 10), а ремень К толще на 1 мм и больше. Надёжнее ставить ремень того профиля, под который сделан шкив.
Где склад и как вы доставляете?
Готовые позиции — в наличии на складе в Смоленске, отправляем в день оформления заказа. Доставка по России. Нужной длины нет — изготовим под заказ.
Поликлиновой и ручейковый ремень — это одно и то же?
Да, «ручейковый» — обиходное название. Шкивы под профиль PJ — в каталоге ручейковых шкивов, общие правила подбора — в статье как подобрать поликлиновый ремень.
