Чаще всего приводной ремень ищут не для нового станка, а на замену уже стоящему. Оригинала нет в продаже, маркировка стёрлась, поставщик ушёл — а линия должна работать сегодня. Эта страница о том, как подобрать аналог приводного ремня в такой ситуации: что измерить, чем можно заменить профиль, а чем нельзя, и как проверить, что замена подошла.
С чего начинается подбор замены
| Ситуация | Что нужно от вас | Что делаем мы |
|---|---|---|
| Маркировка читается | фото маркировки и количество | подбираем позицию, называем срок и цену |
| Маркировка стёрлась | замеры сечения и длины, фото с линейкой | определяем профиль и подбираем аналог |
| Ремень оборван | фото узла, межосевое расстояние, шкивы | считаем длину по геометрии привода |
| Оригинала больше нет | образец или чертёж | изготавливаем по образцу с теми же размерами |
Типы приводных ремней и чем они заменяются

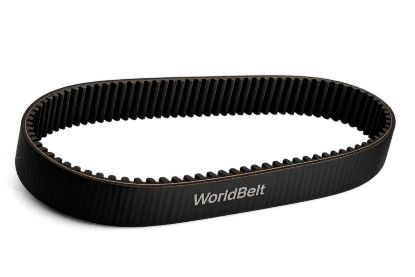

Профили T, AT, HTD, RPP, GT и дюймовые. Заменяются только внутри своего шага и формы зуба.
Классические, узкие и вырезные. Узкий профиль заменяет классический только вместе со шкивами.

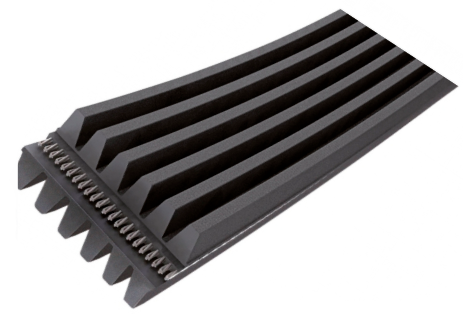

PH, PJ, PK, PL, PM. Часто ставят вместо комплекта клиновых при нехватке места.

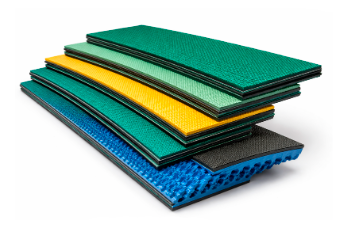

Подбираются по ширине, длине, толщине и материалу рабочей стороны.

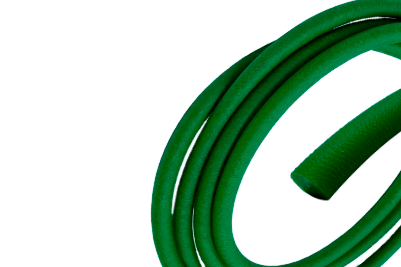

Режутся от бухты и свариваются в кольцо — точный размер получается на месте.

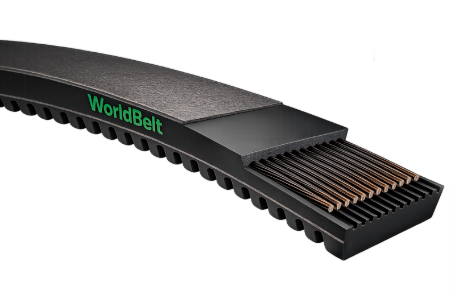

Широкое сечение и свой угол клина — замеряется отдельно, «похожий» не подходит.
Что можно менять, а что нельзя
| Меняется свободно | Требует замены шкивов | Не заменяется |
|---|---|---|
| Производитель при том же профиле | Переход с классического клинового на узкий | Другой шаг у зубчатого |
| Материал основы под ту же среду | Переход с клиновых на поликлиновой | Другая форма зуба на том же шкиве |
| Тип корда при равной нагрузке | Смена семейства HTD / GT / RPP при высокой точности | Меньшая ширина при той же мощности |
Пять замеров, которых достаточно
Зубчатый ремень
Шаг между зубьями, общее число зубьев, ширина, форма зуба — трапеция или полукруг. Длину меряют по нейтральному слою, а не по внутренней стороне: иначе размер выходит короче на две высоты зуба.
Клиновой и поликлиновой
Ширина верхнего основания и высота сечения — для клинового; профиль и число рёбер — для поликлинового. Длина в обоих случаях по внутреннему периметру.
Плоский и круглый
Для плоского: ширина, длина, толщина и материал рабочей стороны. Для круглого: диаметр сечения, длина кольца и твёрдость по Шору.
Как проверить, что замена подошла
| Через сколько | Что проверить |
|---|---|
| Сразу после монтажа | ремень идёт по центру шкива, не задевает кожух |
| Через 2–4 часа под нагрузкой | натяжение после приработки, нагрев подшипников |
| Через смену | кромки без волокон, нет запаха горелой резины |
| Через неделю | износ равномерный, шкивы чистые |
Если ремень уходит кромкой или греется — дело обычно не в нём, а в перекосе шкивов или изношенной канавке. Это стоит проверить до того, как менять поставщика.
Аналог приводного ремня: наш порядок работы
Присылаете маркировку, замеры или фото узла — получаете подбор, цену и срок. Стандартные профили есть на складе, нестандартные размеры изготавливаются по расчёту: отрезка в размер, стыковка в кольцо, при необходимости покрытия и толкатели.
