Открытые пластиковые кабелеукладчики
Открытые пластиковые кабелеукладчики выбирают для трасс, где кабели нужно быстро укладывать, осматривать и заменять. Открытая конструкция удобна на станках и автоматизированном оборудовании с доступной зоной прокладки. В разделе 367 позиций серий BX, KS, ST и TU с разными внутренними сечениями и радиусами. Сначала задайте высоту и ширину жгута, затем минимальный радиус кабеля. Внешнюю высоту проверьте по месту установки. Сечение не заполняют вплотную: нужен запас на перемещение кабелей и перегородки между силовыми, сигнальными линиями и шлангами.
| Обозначение | Серия | Внутренняя высота, мм | Внутренняя ширина, мм | Радиус изгиба, мм | Внешняя высота, мм | Внешняя ширина, мм | |
|---|---|---|---|---|---|---|---|
| KS45x60-R250 | KS | 45 | 60 | 250 | 65 | 93 | |
| KS45x60-R300 | KS | 45 | 60 | 300 | 65 | 93 | |
| KS45x60-R350 | KS | 45 | 60 | 350 | 65 | 93 | |
| KS45x65-R100 | KS | 45 | 65 | 100 | 65 | 98 | |

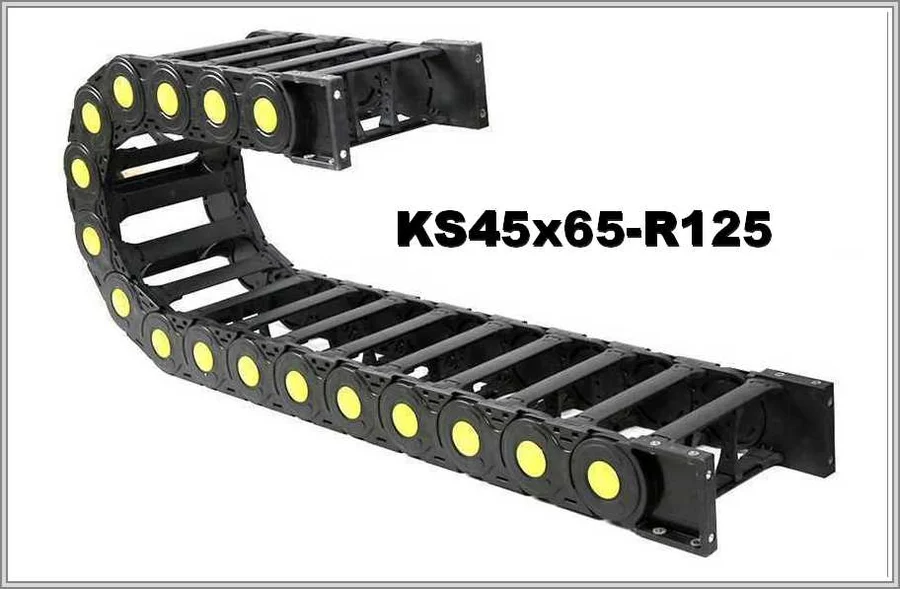

| KS45x65-R125 | KS | 45 | 65 | 125 | 65 | 98 | |
| KS45x65-R150 | KS | 45 | 65 | 150 | 65 | 98 | |
| KS45x65-R175 | KS | 45 | 65 | 175 | 65 | 98 | |
| KS45x65-R200 | KS | 45 | 65 | 200 | 65 | 98 | |
| KS45x65-R250 | KS | 45 | 65 | 250 | 65 | 98 | |
| KS45x65-R300 | KS | 45 | 65 | 300 | 65 | 98 | |

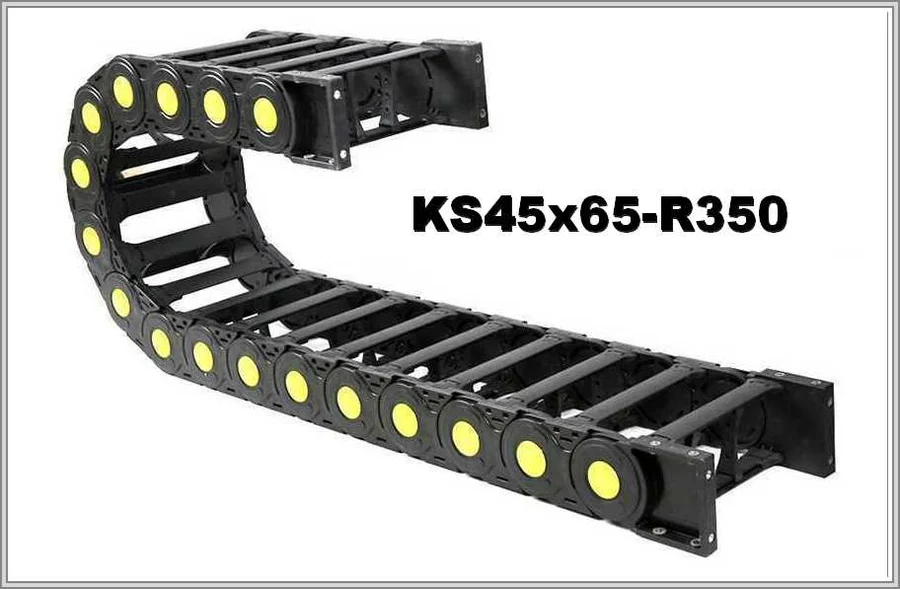

| KS45x65-R350 | KS | 45 | 65 | 350 | 65 | 98 | |
| KS45x75-R100 | KS | 45 | 75 | 100 | 65 | 108 | |
| KS45x75-R125 | KS | 45 | 75 | 125 | 65 | 108 | |
| KS45x75-R150 | KS | 45 | 75 | 150 | 65 | 108 | |
| KS45x75-R175 | KS | 45 | 75 | 175 | 65 | 108 | |
| KS45x75-R200 | KS | 45 | 75 | 200 | 65 | 108 | |
| KS45x75-R250 | KS | 45 | 75 | 250 | 65 | 108 | |
| KS45x75-R300 | KS | 45 | 75 | 300 | 65 | 108 | |
| KS45x75-R350 | KS | 45 | 75 | 350 | 65 | 108 | |
| KS55x100-R125 | KS | 55 | 100 | 125 | 74 | 131 | |
| KS55x100-R150 | KS | 55 | 100 | 150 | 74 | 131 | |
| KS55x100-R175 | KS | 55 | 100 | 175 | 74 | 131 | |
| KS55x100-R200 | KS | 55 | 100 | 200 | 74 | 131 | |
| KS55x100-R250 | KS | 55 | 100 | 250 | 74 | 131 |
KS: открывающиеся крышки
KS — основная серия раздела, 266 позиций. Крышки звеньев открываются, поэтому кабель укладывают сверху без протягивания через всю цепь, а при ремонте открывают только нужный участок. Широкий размерный ряд KS подходит для многих станочных задач: от тонкого сигнального жгута до смешанного пакета с пневмолиниями. Серия удобна и при поэтапной модернизации: новую линию добавляют в свободное место, открыв крышки, без демонтажа остальных кабелей. Для KS в фильтре удобно сразу задать внутреннюю ширину и радиус: серия многочисленная, и без фильтра список получается длинным.
BX: доступ снизу
В серии BX 41 позиция, в основном малые сечения. У большинства моделей звено открывается снизу, у части — полностью. Нижнее открытие удобно, когда к смонтированной цепи подходят снизу. BX выбирают для лёгких линий датчиков и управления на компактных механизмах. Малые сечения BX подходят компактным осям, где кабель тонкий и нужен небольшой радиус изгиба; у самых малых цепей раздела он начинается с 18 мм. Сторону открытия уточняйте по таблице карточки.
ST и TU
ST (30 позиций) построена по схеме с увеличенной защитой жгута — это вариант для открытой трассы, где кабели нужно прикрыть сильнее, чем в обычной открытой цепи. TU (30 позиций) открывается и сверху, и снизу: её берут, если сторона доступа на месте заранее неизвестна или меняется при переналадке. ST стоит рассмотреть, если закрытая цепь избыточна, а полностью открытая оставляет кабели слишком доступными. TU удобна на узлах, которые монтируют в разных положениях. В обеих сериях по 30 типоразмеров, поэтому выбор по размеру у них уже, чем у KS.
Диапазоны раздела
Внутренняя высота открытых пластиковых цепей — 10–55 мм, внутренняя ширина — 10–200 мм. Радиус изгиба лежит в пределах 18–350 мм, внешняя высота — 15–74 мм. Нижняя граница — миниатюрные цепи для одного-двух кабелей, верхняя — для пакета из нескольких линий с перегородками. Внешнюю высоту сверяют с зазором над трассой, а место под петлю в изгибе прикидывают по радиусу: чем он больше, тем выше петля. Если жгут не помещается во внутреннюю высоту 55 мм, переходите к полиамидным открытым GS.
Типичные задачи
Портальные оси фрезерных и гравировальных станков, линейные модули, упаковочные и сборочные автоматы, манипуляторы с частой переналадкой. Везде, где кабели меняют чаще цепи, открытое исполнение экономит время обслуживания. Если в зоне хода много стружки, открытая цепь не подойдёт — в этом случае смотрят закрытую пластиковую KM. Открытую цепь на таких узлах обычно ставят в зоне, куда стружка и брызги не долетают.
Что указать в заявке
Серию или предпочтительную сторону открытия, внутреннее сечение, минимальный радиус самого жёсткого кабеля, длину перемещения и внешние ограничения по месту. Если известна только маркировка старой цепи, приложите фото и размеры звена для сверки. Для новой установки полезен эскиз узла с положением неподвижного конца цепи и длиной хода.
